ТМС Фланец опорный

ТвГТУ, Кафедра технология машиностроение, ТМС, Разработка технологического процесса механообработки, 2014

В данной курсовой работе разрабатывается технологический процесс механообработки фланца опорного, относящегося к к деталям типа тел вращения.
Графическая часть содержит общий вид детали, приспособление для обработки, отливка детали, эскиз обработки и спецификацию.
Курсовая работа содержит 2 листа формата А1 графической части, 23 страницы пояснительной записки, 11 рисунков, 7 таблиц и 13 источников.

Состав: Отливка, Приспособление для обработки, Спецификация, Фланец опорный, Эскиз обработки, ПЗ Язык документа

Софт: AutoCAD 12

Сайт: www

Файлы:

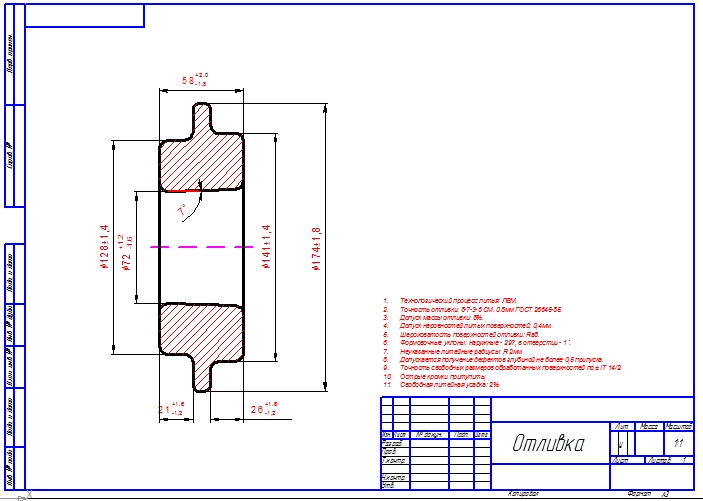

Отливка.cdw
Приспособление для обработки.cdw
Спецефикация.cdw
Фланец опорный.cdw
Фланец опорный квадрат 1.doc
Эскиз обработки.bak
Эскиз обработки.cdw
