Конкурс асов 3D-моделирования

У.09.10.00.00 Тиски настольные

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра инженерной графики
Контрольная работа по дисциплине - Инженерная графика
Магнитогорск 2014

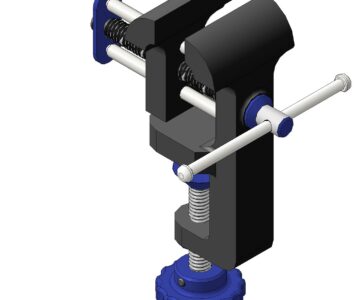

Тиски настольные .Настольные тиски крепятся к столу посредством регулировочного винта. Оснащены поворотным основанием и поворотной планкой, которые обеспечивают свободу выбора положения зажимаемой детали

Состав: У.09.10-00.00 Вороток,Головка,Губка неподвижная и подвижная,Тарелка,Шайба,Штифт,Сборка,Спецификация Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
Тиски настольные/
Тиски настольные/Вороток _ У.09.10-00.10.m3d
Тиски настольные/Втулка-чертеж.cdw
Тиски настольные/Головка_У.09.10-00.09.m3d
Тиски настольные/Губка неподвижная.m3d
Тиски настольные/Губка подвижная_У.09.10-00.02.m3d
Тиски настольные/Крышка опорная _ 70-001.СБ.cdw
Тиски настольные/Крышка.cdw
Тиски настольные/Сборка-тиски настольные (2).cdw
Тиски настольные/Сборка-тиски настольные _ У.09-10.00.00 (2).spw
Тиски настольные/Сборка-тиски настольные _ У.09-10.00.00.spw
Тиски настольные/Сборка-тиски настольные.cdw
Тиски настольные/Сборка.a3d
Тиски настольные/Тарелка _ У.09.10-00.07.m3d
Тиски настольные/Шайба _ У.09.10-00.04.m3d
Тиски настольные/Штифт 2 _ У.09.10-02.11.m3d
Тиски настольные/Штифт _ У.09.10-00.11.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
