Вибрационный питатель

Житомирский государственый технологический университет , кафедра металорежующих станков и систем ,Диплом на тему "вибрационной питатель"2015 год

Назначение и область применения модернизированной машины

Електровибрацийни питатели широко применяются в различных дозирующих, загрузочных и транспортируют линиях сыпучих и кусковых материалов вследствие простоты их конструкции, надежности работы и удобства обслуживания, относительно малых габаритах и ​​массе. Кроме своей основной функции - выдачи материала из бункера они одновременно служат бункерными затворами, так как в нерабочем состоянии материал располагается в лотке под углом естественного откоса и его ссыпания не происходит. По способу установки различают питатели подвесной и напольного типов.
содержание
содержание
Введение 4
1.Технологична часть 8
1.1Технологича схема изготовления стекла. Характеристика оборудования технологической линии 8
1.2.Характеристика материалов. 13
2. Конструкторская часть 18
2.1 Специальная часть 18
2.1.1 Назначение и область применения модернизированной машины 18
2.1.2 Техническая характеристика вибропитателей ПМ 18 января
2.1.3 Описание конструкции вибрационного питателя ПМ 19 января
2.1.4 Анализ недостатков в в конструкции и работе машины 19
2.1.5 Литературно-патентный обзор 20
2.1.6 Предложения по модернизации 31
2.1.7 Описание конструкции модернизированного питателя 31
2.1.8 Расчеты по модернизации вибрационного питателя подвесной ПВП 1,2Ф - М2 34
2.1.8.1 Определение исходных данных для расчета 34
2.1.8.2 Установка необходимых режимов колебаний рабочего органа (РО) 34
2.1.8.3 Этапы предварительного проектирования 36
2.1.8.4 Этапы уточненного проектирования 37
2. 1. 8.5 Определение геометрических параметров СТМ при сочетании с бункером. Проектирование системы бункер-СТМ 37
2.1.8.6 Определение нагрузок на рабочий орган СТМ 39
2. 1. 8.7 Основные технологические характеристики СТМ 40
2. 1. 8.7.1 Расчет производительности 40
2. 1. 8.7.2 Расчет поводу 41
2.1.8.8 Проектирование опор с цилиндрическим винтовым пружинами 42
2. 1. 8.9 Последовательность расчета вибропитателей с исправленными колебаннямы 45
2.1.8.10 Расчет 47
1.1.8.11 Расчет диаметра вала 49
2.1.8.12 Расчет долговечности подшипника 49
2.1.8.13 Расчет цилиндрической пружины сжатия 50
2.1.8.14 Выбор параметров дебалансов 52
3.Експлуатацийна часть 54
3.1 Условия работы вибрационного питателя 54
3.2 Характер износа наиболее ответственных деталей проектируемого вибрационного питателя в процессе эксплуатации 54
3.3Пропозиции по совершенствованию организационного и технического характера, направленного на поддержание исправного состояния оборудования 55
4. Охрана труда 56
4.1. 56
4.2 Пожарная безопасность 57
4.3 Охрана окружающей среды 58
5. Литература 60

Технічна характеристика
1.Продуктивність, т/ч 60
2.Транспортований матеріал феросплави
3.Тип мотор-вібратора NO 34
4.Кінетостатичний момент. кгм 0,492
5.Кількість мотор-вібраторів, шт 2
6.Частота обертання дебалансів, хв 1435
7.Потужність 1 електродвигуна, кВт 0,75

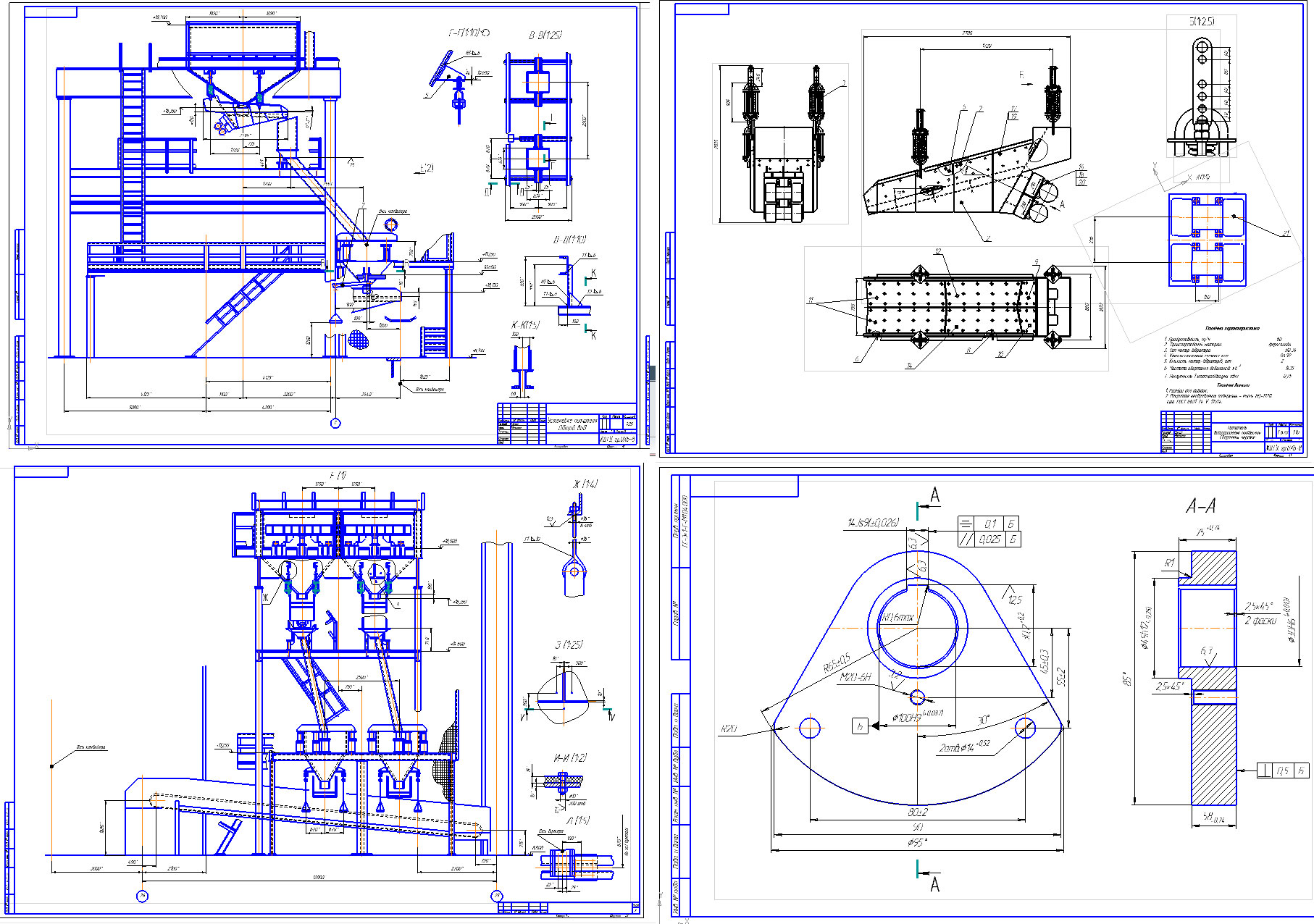

Состав: Дебаланс вспомогательный,Дебаланс основной1,Лоток,Общий вид , Питатель,Подвеска ПВП1,2С-М2.02.000СБ,Пружина, ПЗ Язык документа
