Восстановление резьбы на оси

Дальневосточный государственный университет путей сообщения
Кафедра "Транспортно-технологические комплексы"
Курсовой проект по дисциплине "Ремонт, восстановление и утилизация путевых машин"
На тему: "Восстановление резьбы оси"
Хабаровск 2015

Исходные данные: Ось (вал) с наружной метрической резьбой М24 и внутренней резьбой М20. На одном из торцов детали имеется посадочное место под ключ с номинальным размером 17 мм. Масса детали 620 гр.

В данном проекте разрабатывается технология восстановление резьбы на оси (валу), а именно:
1. Описание конструкции детали
2. Факторы влияющие на изнашивание детали
3. Способы восстановления детали
4. Технологический маршрут ремонта
5. Расчет режимов выполнения технологических операций и определение технических норм времени на их выполнение
6. Определение программы восстановления деталей
7. Определение количества оборудования
8. Определение количества производственных рабочих, занятых в основном производстве
9. Оценка ремонтопригодности детали
10. Технико-экономическая оценка технологического процесса восстановления детали

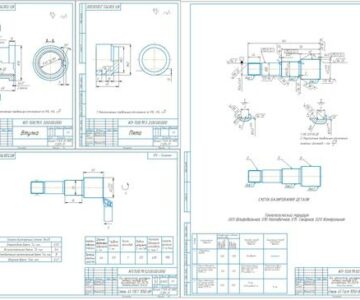

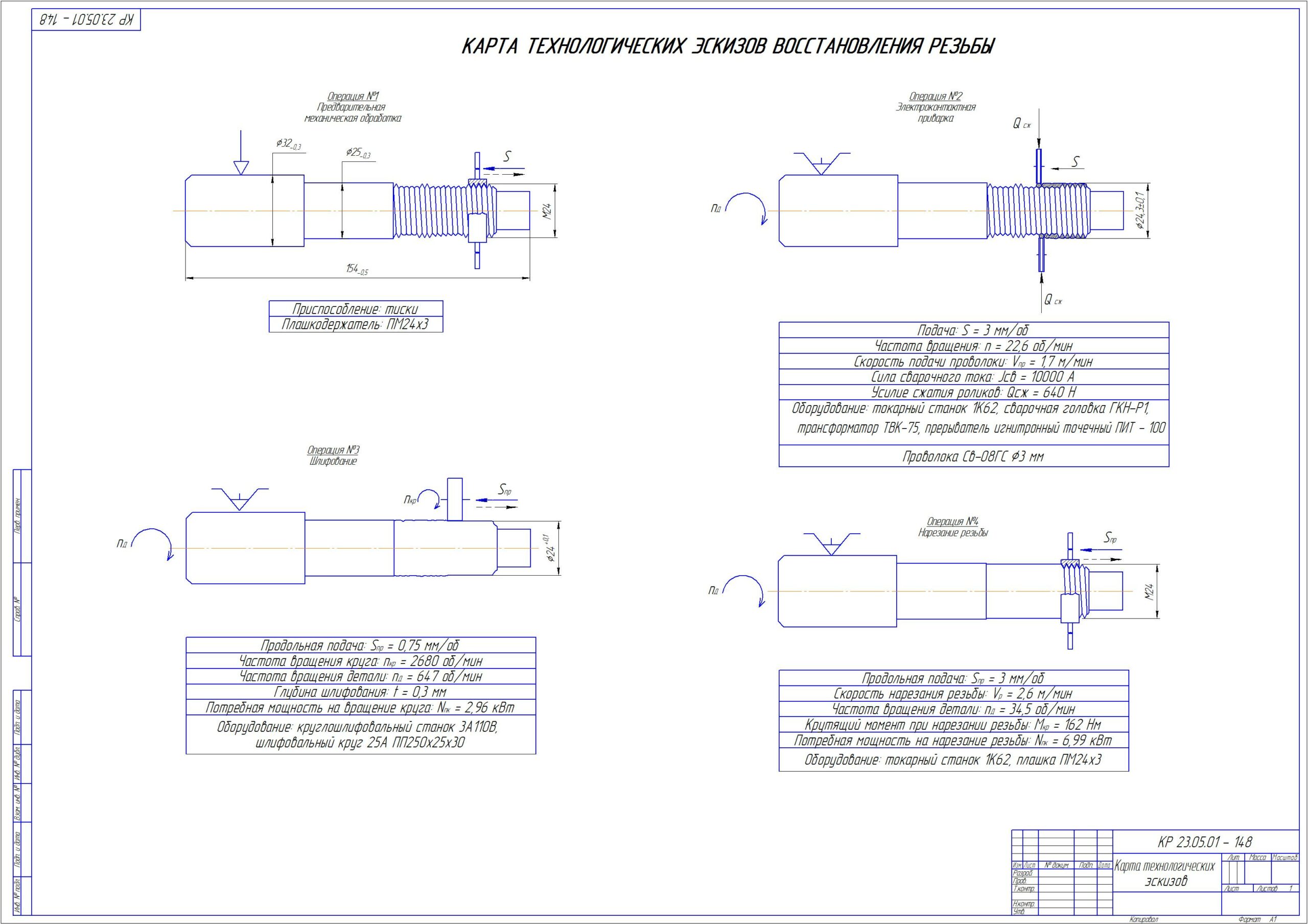

Состав: Карта технологических эскизов восстановления резьбы , Ось(ОВ), Планировка участка по восстановлению резьбы оси (ОВ), ПЗ Язык документа
