Тормоз колодочный ТКГ-300

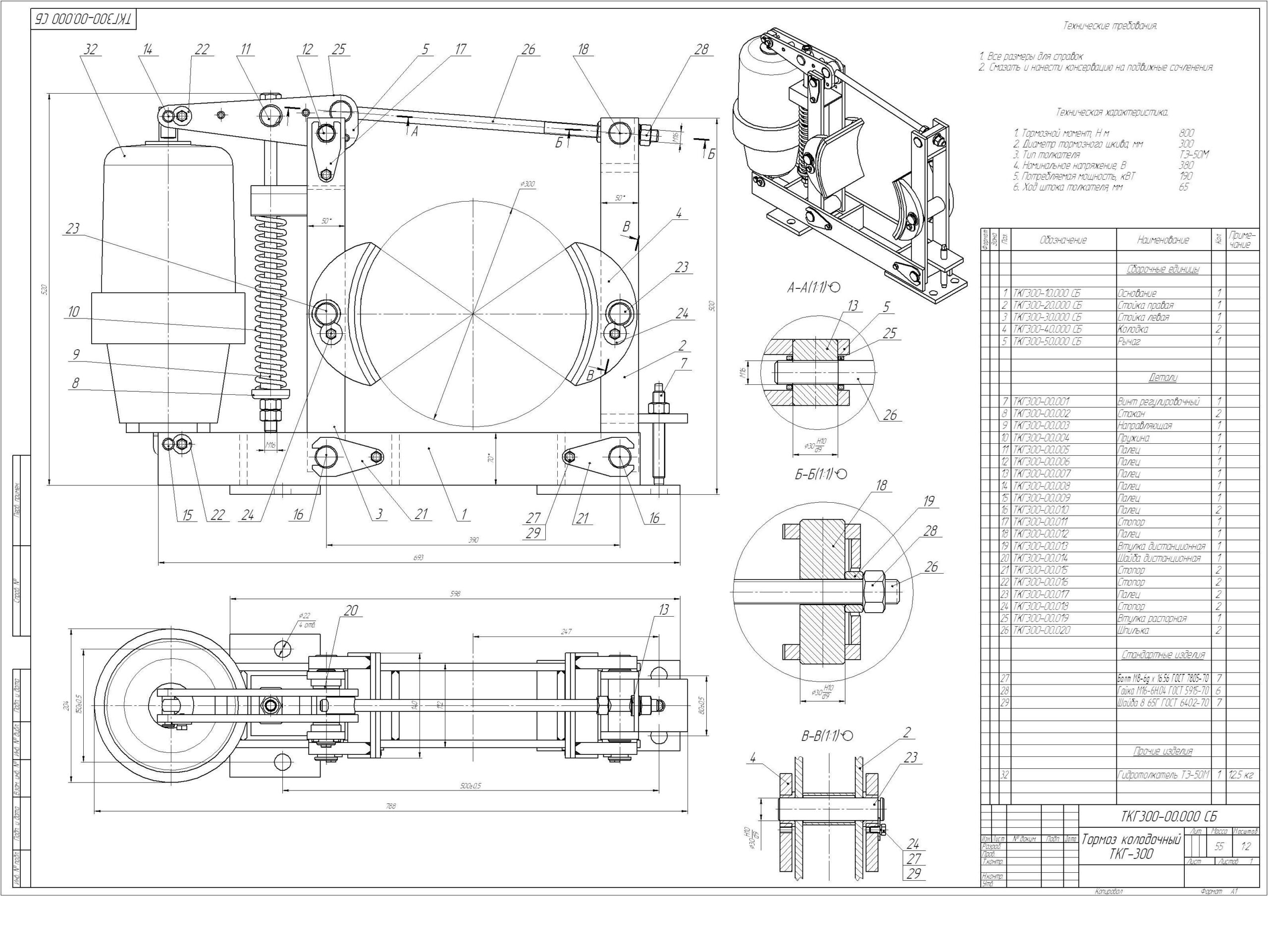

Чертеж тормоза колодочного ТКГ-300 предназначен для остановки и удержания валов механизмов в заторможенном состоянии при неработающем приводе. Тормоз устанавливается в вертикальном положении (с горизонтальным положением оси тормозного шкива и основания для крепления тормоза) на механизмах, работающих в пожарно - и взрывобезопасной среде

Техническая характеристика.
1. Тормозной момент, Н м 800
2. Диаметр тормозного шкива, мм 300
3. Тип толкателя ТЭ-50М
4. Номинальное напряжение, В 380
5. Потребляемая мощность, кВТ 190
6. Ход штока толкателя, мм 65

Состав: Сборочный чертеж, Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Тормоз колодочный ТКГ-300

ТКГ300-00.000 СБ Тормоз колодочный ТКГ-300.cdw
