Установка по перемешиванию краски

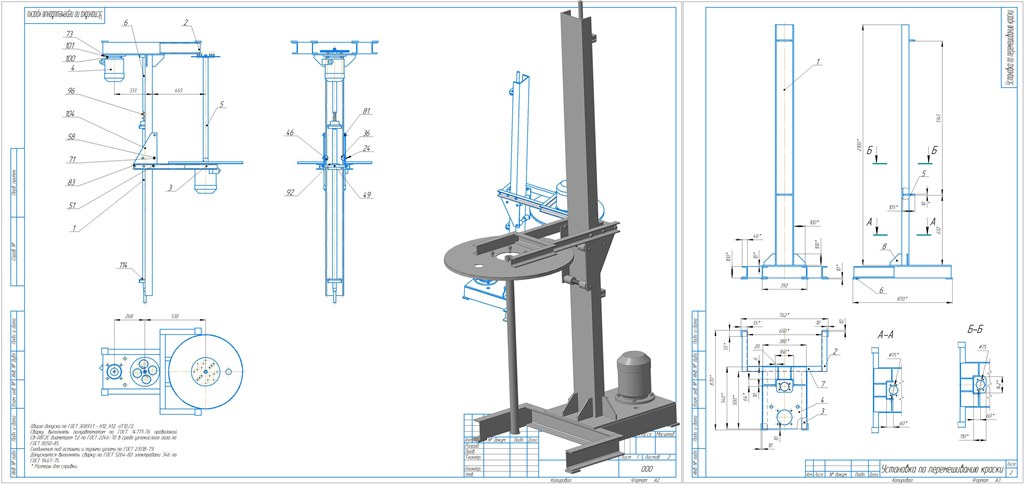

Установка по перемешиванию краски представляет собой комбинацию подъёмного и перемешивающего механизмов. Рама, на которой располагаются оба механизма сварена из швеллеров . В основании рамы располагается клиноремённая передача для передачи вращения по вертикальному винту. Винт опирается на две опоры, расположенные на стойке рамы. Швеллер стойки является направляющей для катков каретки. В конструкцию каретки вмонтирована ходовая гайка, позволяющая ей перемещаться вертикально при вращении винта. Крайние положения каретки контролируются концевыми выключателями. На консоли каретки смонтирован привод вертикального вала, вращающий крыльчатку для перемешивания краски.
Привод винтового подъёмника осуществляется от электродвигателя АИМУ71В6 мощностью N=0,55кВт, и частотой вращения n=1000об/мин. Через клиноремённую передачу двигатель передаёт вращение на винт. Каретка с закреплённой в неё гайкой от винта имеет возможность двигаться вертикально по направляющим. Вертикальное движение позволяет загружать крыльчатку в бочку с краской для перемешивания. Передача вращения крыльчатки производится от электродвигателя АИМУ80В4 мощностью N=1,5кВт, с частотой вращения n=1500об/мин.

Состав: 3d сборка, деталировка, чертежи, инструкция по эксплуатации

Софт: КОМПАС-3D v20

Файлы:
диссольвер М6021РЭ/
диссольвер М6021РЭ/М6021.00.23 Корпус ходовой гайки.cdw
диссольвер М6021РЭ/М6021.00.00 Мешалка.x_t
диссольвер М6021РЭ/Мешалка для краски (руководство по эксплуатации).doc
диссольвер М6021РЭ/Сборка_вал вращения.cdw
диссольвер М6021РЭ/М6021.02.03 Балка.cdw
диссольвер М6021РЭ/Сборка.cdw
диссольвер М6021РЭ/М6021.01.00 Стойка.spw
диссольвер М6021РЭ/М6021.01.00 СБ Стойка.cdw
диссольвер М6021РЭ/М6021.02.00 Рама подвижная.cdw
диссольвер М6021РЭ/М6021.02.04 Перекрытие.cdw
диссольвер М6021РЭ/Рис 3. Схема строповки.jpg
диссольвер М6021РЭ/Рис.1. Общий вид.jpg
диссольвер М6021РЭ/М6021.02.05 Обечайка.cdw
диссольвер М6021РЭ/М6021.00.19 Корпус подшипников верхний.cdw
диссольвер М6021РЭ/Вал_.cdw
диссольвер М6021РЭ/М6021.01.08 Косынка.cdw
диссольвер М6021РЭ/М6021.00.16 Ролик.cdw
диссольвер М6021РЭ/Сборка_вал вращения_перемещение.cdw
диссольвер М6021РЭ/Установка по перемешиванию краски_СБ.cdw
диссольвер М6021РЭ/Рис.2. Кинематика.cdw
диссольвер М6021РЭ/М6021.00.15 Кольцо дистанционное.cdw
диссольвер М6021РЭ/Рис.2. Кинематика.jpg
диссольвер М6021РЭ/М6021.01.05 Опора.cdw
диссольвер М6021РЭ/М6021.02.00 Рама подвижная.spw
диссольвер М6021РЭ/М6021.00.26 Кольцо опорное.cdw
диссольвер М6021РЭ/Мешалка для краски (РЭ) разд Электрооборудование.doc
диссольвер М6021РЭ/3D/
диссольвер М6021РЭ/3D/М6021.01.11 гайка разрезная.m3d
диссольвер М6021РЭ/3D/М6021.00.14 Ролик_56.m3d
диссольвер М6021РЭ/3D/М6021.00.11 Опора.m3d
диссольвер М6021РЭ/3D/Сборка верхней опоры.a3d
диссольвер М6021РЭ/3D/М6021.02.03 Балка.m3d
диссольвер М6021РЭ/3D/PLib_ring_outside_GOST_7242_81_712.m3d
диссольвер М6021РЭ/3D/М6021.00.26 Кольцо опорное_14.m3d
диссольвер М6021РЭ/3D/PLib_Screw_GOST_1476-84_900_72.m3d
диссольвер М6021РЭ/3D/М6021.01.01 Стойка.m3d
диссольвер М6021РЭ/3D/М6021.03.01 Втулка_47.m3d
диссольвер М6021РЭ/3D/М6021.02.01 Поперечина.m3d
диссольвер М6021РЭ/3D/М6021.01.05 Опора_9.m3d
диссольвер М6021РЭ/3D/PLib_Washer_2_712_53.m3d
диссольвер М6021РЭ/3D/Сборка эд АИМУ80 с мешалкой_45.a3d
диссольвер М6021РЭ/3D/PLib_Bolt_1_900_52.m3d
диссольвер М6021РЭ/3D/М6021.02.01 Поперечина_39.m3d
диссольвер М6021РЭ/3D/М6021.00.11 Опора_36.m3d
диссольвер М6021РЭ/3D/М6021.02.00 Рама подвижная_38.a3d
диссольвер М6021РЭ/3D/PLib_Nut_OST92_900_54.m3d
диссольвер М6021РЭ/3D/PLib_Screw_GOST_1476-84_900.m3d
диссольвер М6021РЭ/3D/АИМУ71А4 1М3081 электродвигатель.m3d
диссольвер М6021РЭ/3D/М6021.00.22 Корпус подшипников нижний.m3d
диссольвер М6021РЭ/3D/М6021.01.03 Балка.m3d
диссольвер М6021РЭ/3D/М6021.03.03 Ступица.m3d
диссольвер М6021РЭ/3D/PLib_Nut_OST92_900_66.m3d
диссольвер М6021РЭ/3D/6021.00.09 Муфта.m3d
диссольвер М6021РЭ/3D/М6021.01.02 Лапа.m3d
диссольвер М6021РЭ/3D/Винт с опорами и гайкой.a3d
диссольвер М6021РЭ/3D/PLib_Screw_900_63.m3d
диссольвер М6021РЭ/3D/Вал промежуточный с опорой и ведомым шкивом_25.a3d
диссольвер М6021РЭ/3D/PLib_Bearing_GOST_7872_79_2_712.a3d
диссольвер М6021РЭ/3D/PLib_Key_prismatic_712_31.m3d
диссольвер М6021РЭ/3D/АИМУ80В4 1М3081 электродвигатель_46.m3d
диссольвер М6021РЭ/3D/гайка в корпусе_19.a3d
диссольвер М6021РЭ/3D/PLib_Bolt_1_900_67.m3d
диссольвер М6021РЭ/3D/PLib_Check_spring_rings_GOST_13943_911.m3d
диссольвер М6021РЭ/3D/PLib_Bolt_1_900_65.m3d
диссольвер М6021РЭ/3D/М6021.00.17 Ось_59.m3d
диссольвер М6021РЭ/3D/PLib_Screw_900_62.m3d
диссольвер М6021РЭ/3D/М6021.00.21 Корпус подшипников средний.m3d
диссольвер М6021РЭ/3D/М6021.00.17 Ось.m3d
диссольвер М6021РЭ/3D/АИМУ71А4 1М3081 электродвигатель_33.m3d
диссольвер М6021РЭ/3D/М6021.01.06 Подпятник.m3d
диссольвер М6021РЭ/3D/М6021.02.05 Обечайка_44.m3d
диссольвер М6021РЭ/3D/М6021.01.04 Плита.m3d
диссольвер М6021РЭ/3D/М6021.03.02 Труба.m3d
диссольвер М6021РЭ/3D/М6021.00.12 Диск.m3d
диссольвер М6021РЭ/3D/М6021.01.05 Опора.m3d
диссольвер М6021РЭ/3D/М6021.01.07 Балка поперечная_2.m3d
диссольвер М6021РЭ/3D/PLib_Nut_OST92_900.m3d
диссольвер М6021РЭ/3D/М6021.00.13 Ось_55.m3d
диссольвер М6021РЭ/3D/PLib_ring_outside_GOST_7872_79_2_712.m3d
диссольвер М6021РЭ/3D/PLib_ring_inside_GOST_7242_81_712.m3d
диссольвер М6021РЭ/3D/PLib_Bolt_1_900_71.m3d
диссольвер М6021РЭ/3D/М6021.03.02 Труба_48.m3d
диссольвер М6021РЭ/3D/PLib_ring_mean_GOST_7872_79_2_712.m3d
диссольвер М6021РЭ/3D/PLib_Bolt_1_900.m3d
диссольвер М6021РЭ/3D/PLib_Washer_1_712.m3d
диссольвер М6021РЭ/3D/М6021.01.08 Косынка.m3d
диссольвер М6021РЭ/3D/PLib_Bolt_1_900_69.m3d
диссольвер М6021РЭ/3D/PLib_Bearing_GOST_7242_81_712.a3d
диссольвер М6021РЭ/3D/гайка в корпусе.a3d
диссольвер М6021РЭ/3D/М6021.01.01 Стойка_7.m3d
диссольвер М6021РЭ/3D/М6021.00.05 МодВал промежуточныйель_26.m3d
диссольвер М6021РЭ/3D/PLib_Washer_2_712.m3d
диссольвер М6021РЭ/3D/М6021.02.02 Балка.m3d
диссольвер М6021РЭ/3D/М6021.00.02 Шкив ведомый.m3d
диссольвер М6021РЭ/3D/6021.00.09 Муфта_35.m3d
диссольвер М6021РЭ/3D/М6021.02.02 Балка_40.m3d
диссольвер М6021РЭ/3D/М6021.01.07 Балка поперечная.m3d
диссольвер М6021РЭ/3D/М6021.01.08 Косынка_8.m3d
диссольвер М6021РЭ/3D/М6021.00.12 Диск_50.m3d
диссольвер М6021РЭ/3D/Сборка верхней опоры_12.a3d
диссольвер М6021РЭ/3D/ЭД АИМУ71 с ведущим шкивом_32.a3d
диссольвер М6021РЭ/3D/М6021.02.05 Обечайка.m3d
диссольвер М6021РЭ/3D/М6021.00.26 Кольцо опорное.m3d
диссольвер М6021РЭ/3D/М6021.00.15 Кольцо дистанционное.m3d
диссольвер М6021РЭ/3D/PLib_ring_fix_GOST_7242_81_712.m3d
диссольвер М6021РЭ/3D/PLib_Washer_2_712_64.m3d
диссольвер М6021РЭ/3D/Сборка 2 нижней опоры.a3d
диссольвер М6021РЭ/3D/Сборка нижней опоры_15.a3d
диссольвер М6021РЭ/3D/М6021.00.24 Крышка_22.m3d
диссольвер М6021РЭ/3D/PLib_Screw_900.m3d
диссольвер М6021РЭ/3D/М6021.00.05 МодВал промежуточныйель.m3d
диссольвер М6021РЭ/3D/Винт с опорами и гайкой_10.a3d
диссольвер М6021РЭ/3D/М6021.00.22 Корпус подшипников нижний_29.m3d
диссольвер М6021РЭ/3D/PLib_Key_prismatic_712_24.m3d
диссольвер М6021РЭ/3D/М6021.00.21 Корпус подшипников средний_16.m3d
диссольвер М6021РЭ/3D/Сборка нижней опоры.a3d
диссольвер М6021РЭ/3D/М6021.02.03-01 Балка_42.m3d
диссольвер М6021РЭ/3D/М6021.01.04 Плита_5.m3d
диссольвер М6021РЭ/3D/PLib_Bearing_GOST_7242_81_712_28.a3d
диссольвер М6021РЭ/3D/PLib_Washer_2_712_61.m3d
диссольвер М6021РЭ/3D/М6021.00.16 Ролик_58.m3d
диссольвер М6021РЭ/3D/М6021.02.04 Перекрытие_43.m3d
диссольвер М6021РЭ/3D/М6021.00.23 Корпус ходовой гайки.m3d
диссольвер М6021РЭ/3D/Сборка эд АИМУ80 с мешалкой.a3d
диссольвер М6021РЭ/3D/М6021.00.14 Ролик.m3d
диссольвер М6021РЭ/3D/PLib_Key_prismatic_712.m3d
диссольвер М6021РЭ/3D/М6021.03.01 Втулка.m3d
диссольвер М6021РЭ/3D/!!!М6021.00.00 Мешалка_1.a3d
диссольвер М6021РЭ/3D/М6021.01.11 гайка разрезная_21.m3d
диссольвер М6021РЭ/3D/М6021.01.03 Балка_4.m3d
диссольвер М6021РЭ/3D/М6021.01.02 Лапа_3.m3d
диссольвер М6021РЭ/3D/Вал промежуточный с опорой и ведомым шкивом.a3d
диссольвер М6021РЭ/3D/М6021.02.00 Рама подвижная.a3d
диссольвер М6021РЭ/3D/М6021.00.00 Мешалка.a3d
диссольвер М6021РЭ/3D/Сборка 2 нижней опоры_27.a3d
диссольвер М6021РЭ/3D/М6021.00.23 Корпус ходовой гайки_20.m3d
диссольвер М6021РЭ/3D/АИМУ80В4 1М3081 электродвигатель.m3d
диссольвер М6021РЭ/3D/М6021.00.15 Кольцо дистанционное_57.m3d
диссольвер М6021РЭ/3D/М6021.02.04 Перекрытие.m3d
диссольвер М6021РЭ/3D/М6021.00.18 Коьцо дистанцинное_60.m3d
диссольвер М6021РЭ/3D/М6021.00.19 Корпус подшипников верхний.m3d
диссольвер М6021РЭ/3D/М6021.00.18 Коьцо дистанцинное.m3d
диссольвер М6021РЭ/3D/М6021.00.02 Шкив ведомый_30.m3d
диссольвер М6021РЭ/3D/PLib_ring_outside_2_GOST_7872_79_2_712.m3d
диссольвер М6021РЭ/3D/М6021.01.00 Стойка.a3d
диссольвер М6021РЭ/3D/М6021.00.16 Ролик.m3d
диссольвер М6021РЭ/3D/М6021.00.19 Корпус подшипников верхний_13.m3d
диссольвер М6021РЭ/3D/М6021.01.00 Стойка_1.a3d
диссольвер М6021РЭ/3D/PLib_Bearing_GOST_7242_81_712_17.a3d
диссольвер М6021РЭ/3D/М6021.00.25 Кронштейн.m3d
диссольвер М6021РЭ/3D/PLib_Washer_1_712_68.m3d
диссольвер М6021РЭ/3D/М6021.00.01 Винт ходовой.m3d
диссольвер М6021РЭ/3D/М6021.00.25 Кронштейн_37.m3d
диссольвер М6021РЭ/3D/PLib_Bolt_1_900_70.m3d
диссольвер М6021РЭ/3D/М6021.03.03 Ступица_49.m3d
диссольвер М6021РЭ/3D/М6021.00.13 Ось.m3d
диссольвер М6021РЭ/3D/PLib_Bolt_1_900_51.m3d
диссольвер М6021РЭ/3D/М6021.00.24 Крышка.m3d
диссольвер М6021РЭ/3D/М6021.00.01 Шкив ведущий_34.m3d
диссольвер М6021РЭ/3D/М6021.02.03-01 Балка.m3d
диссольвер М6021РЭ/3D/М6021.00.01 Винт ходовой_11.m3d
диссольвер М6021РЭ/3D/PLib_ball_GOST_7872_79_2_712.m3d
диссольвер М6021РЭ/3D/М6021.00.01 Шкив ведущий.m3d
диссольвер М6021РЭ/3D/М6021.01.06 Подпятник_6.m3d
диссольвер М6021РЭ/3D/PLib_ball_GOST_7872_79_2_712_18.m3d
диссольвер М6021РЭ/3D/М6021.02.03 Балка_41.m3d
диссольвер М6021РЭ/3D/PLib_Key_prismatic_712_23.m3d
диссольвер М6021РЭ/3D/PLib_ball_GOST_7242_81_712.m3d
диссольвер М6021РЭ/3D/ЭД АИМУ71 с ведущим шкивом.a3d
диссольвер М6021РЭ/Thumbs.db
диссольвер М6021РЭ/М6021.01.04 Плита.cdw
диссольвер М6021РЭ/Рис.1. Общий вид.cdw
диссольвер М6021РЭ/ОРЛАН_18_06_2014.pdf
диссольвер М6021РЭ/М6021.00.21 Корпус подшипников средний.cdw
диссольвер М6021РЭ/М6021.00.22 Корпус подшипников нижний.cdw
диссольвер М6021РЭ/М6021.00.25 Кронштейн.cdw
диссольвер М6021РЭ/М6021.00.11 Опора.cdw
диссольвер М6021РЭ/М6021.00.17 Ось.cdw
диссольвер М6021РЭ/М6021.00.24 Крышка.cdw
диссольвер М6021РЭ/М6021.03.00 Вал мешалки.cdw
диссольвер М6021РЭ/М6021.00.14 Ролик.cdw
диссольвер М6021РЭ/Рис 3. Схема строповки.cdw
диссольвер М6021РЭ/3д Установка по перемешиванию краски 2.jpg
диссольвер М6021РЭ/М6021.00.18 Коьцо дистанцинное.cdw
диссольвер М6021РЭ/Установка по перемешиванию краски - Сборка_спецификация.spw
диссольвер М6021РЭ/3д Установка по перемешиванию краски.jpg
