Устройство нагружения динамометрических ключей

183

100

3D модель Устройство нагружения динамометрических ключей

Устройство предназначено для создания плавной постоянной нагрузки.
Обеспечивает точный и эффективный метод калибровки динамометрических ключей.
Позволяет калибровать динамометрические ключи от 1 до 1500 Нм.
Совместим с приборами Pro-Test, ТТТ и первичными преобразователями моделей FMT и STB.

динамометрических ключей нагружения Устройство

Автор

AS_FV_

Дата

21.06.2022

Язык

Русский

Состав

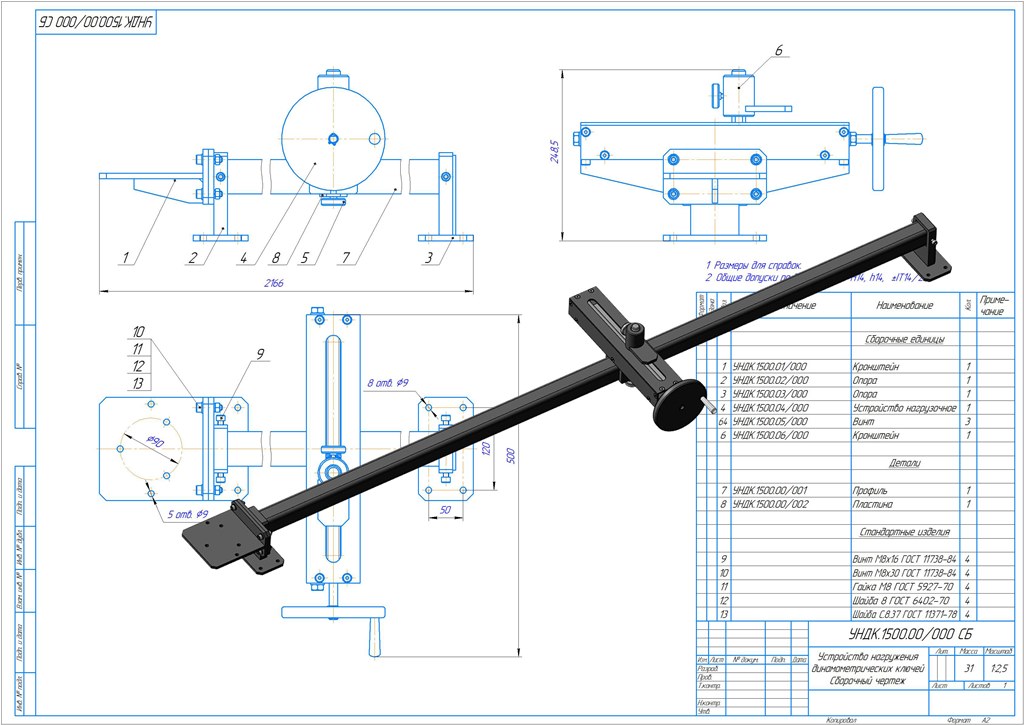

Сборочный чертеж (СБ), Спецификация, 3D-модель

Софт

КОМПАС-3D 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
