Виброопора ВР-203

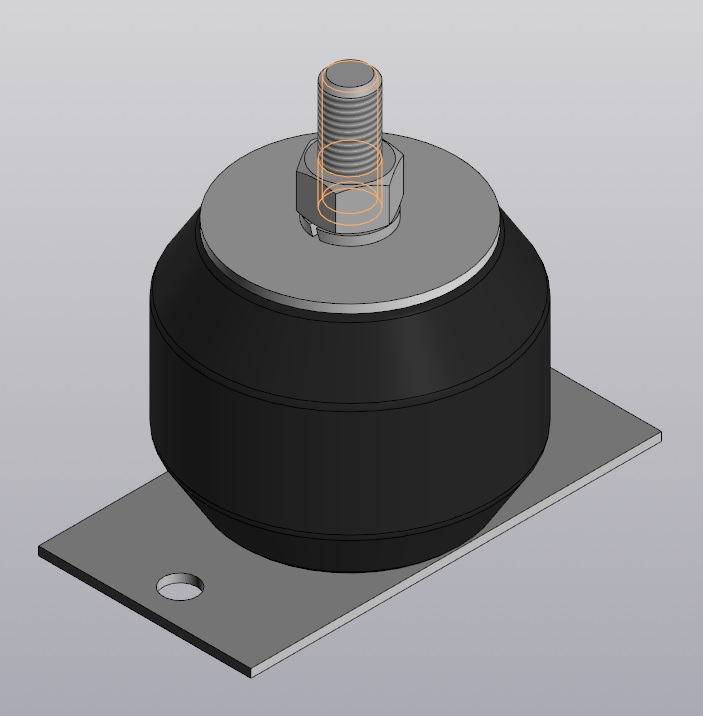

3D Модель Виброопоры ВР-203
Виброизоляторы ВР-203 применяются для установки взрывозащищенных промышленных вентиляторов. Материал — резиновая смесь 51-1562 ТУ 105 1325-79
Характеристики:
Тип: ВР
Макс. нагрузка, кг: 250
Высота, мм: 90
Твердость Shore: 65, 70
Вес: 1000 g
Одна виброопора ВР-203 состоит из: резиновой чаши, металлической планки с отверстиями, болта с гайкой и шайбами. Опорная планка изготовлена из углеродистой стали с полимерным покрытием черного цвета. Каждая планка имеет два болтовых крепежных отверстия и обеспечивает устойчивое крепление вентагрегата к монтажной поверхности. Для повышения эффективности виброизолирующих свойств bp-203 рекомендуется устанавливать на резиновую или пробковую прокладку толщиной 10...20 мм. Это позволит улучшить защиту от высокочастотных вибраций.
Состав: 3D Сборка
Софт: КОМПАС-3D v20
