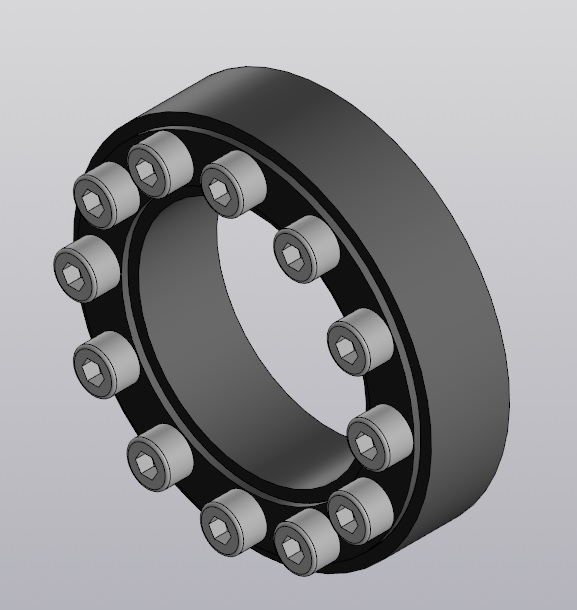

3D Модель Втулка зажимная KLGG070 (PHF FX10-70x110) Sati
Характеристики:
Производитель - Sati
Высота втулки - 28 мм
Количество винтов для усиленных нагрузок - 14
Высота наружной втулки - 24 мм
Количество винтов для слабых нагрузок - 4
Передаваемый момент - 5345 Нм
Нагрузка с внутренней стороны втулки - 268 Н/мм2
Нагрузка с наружной стороны втулки - 171 Н/мм2
Диаметр внутреннего отверстия - 70 мм
Передаваемая осевая сила - 153 кН
Усилие затяжки винта - 69 Нм
Массо-габаритные и монтажные характеристики:
Наружный диаметр - 110 мм
Вес - 1,5 кг
Особенности материалов:
Материал корпуса - Сталь
- Главная -
- Чертежи -
- Машиностроение и механика -
- Втулка зажимная самоцентрирующаяся KLGG070 (PHF FX10-70x110) Sati
Втулка зажимная самоцентрирующаяся KLGG070 (PHF FX10-70x110) Sati
0
2
182
26
0
Бесплатно
Автор
Сергей
Капитанов
Дата
18.03.2022
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D v20
Как открыть?
Содержимое архива
-
Зажимная втулка KLGG070 (PHF FX10-70x110) Sati.a3d
-
Втулка наружняя.m3d
-
Втулка внутрення.m3d
