Задвижка 30с541нж Ду400 Ру16

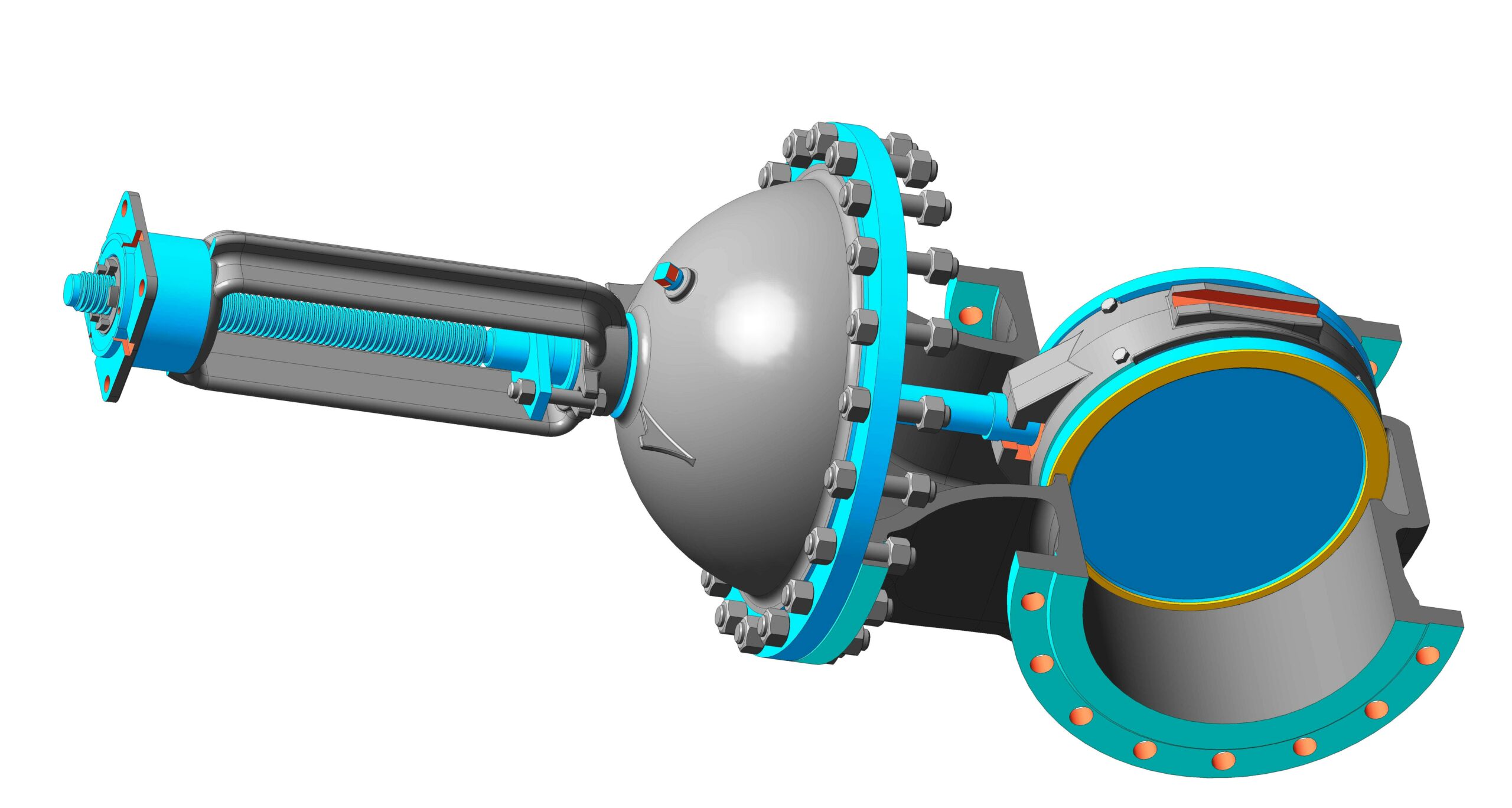

Трубопроводная арматура - Задвижка 30с541нж Ду400 Ру16 под установку электропривода или редуктора конического с ручным приводом

Состав: Сборка и детали в 3D Язык документа

Софт: Компас-3D 13 SP2

Каталог / Машиностроение и механика / Задвижка 30с541нж Ду400 Ру16

Просмотр файлов
Обойма 400_16.m3d
Отливка обойма 400_16.m3d
Пробка крышки 400_16.m3d
Прокладка 400_16.m3d
Сальник 400_16 СБ.m3d
Стойка 400_16.m3d
Шток 400_16.m3d
Бобышка 400_16.m3d
Втулка бронзовая 400_16.m3d
Втулка стальная 400_16.m3d
Гайка нижняя 400_16.m3d
Задвижка 30с541нж Ду400 Ру16.a3d
Затвор со штоком 16_400.a3d
Кольцо ТРГ 400_16.m3d
Корпус 400_16.m3d
Крышка 400_16 .m3d
Накладка 400_16.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
