Задвижка 30с915нж Ду200 Ру40 (электропривод)

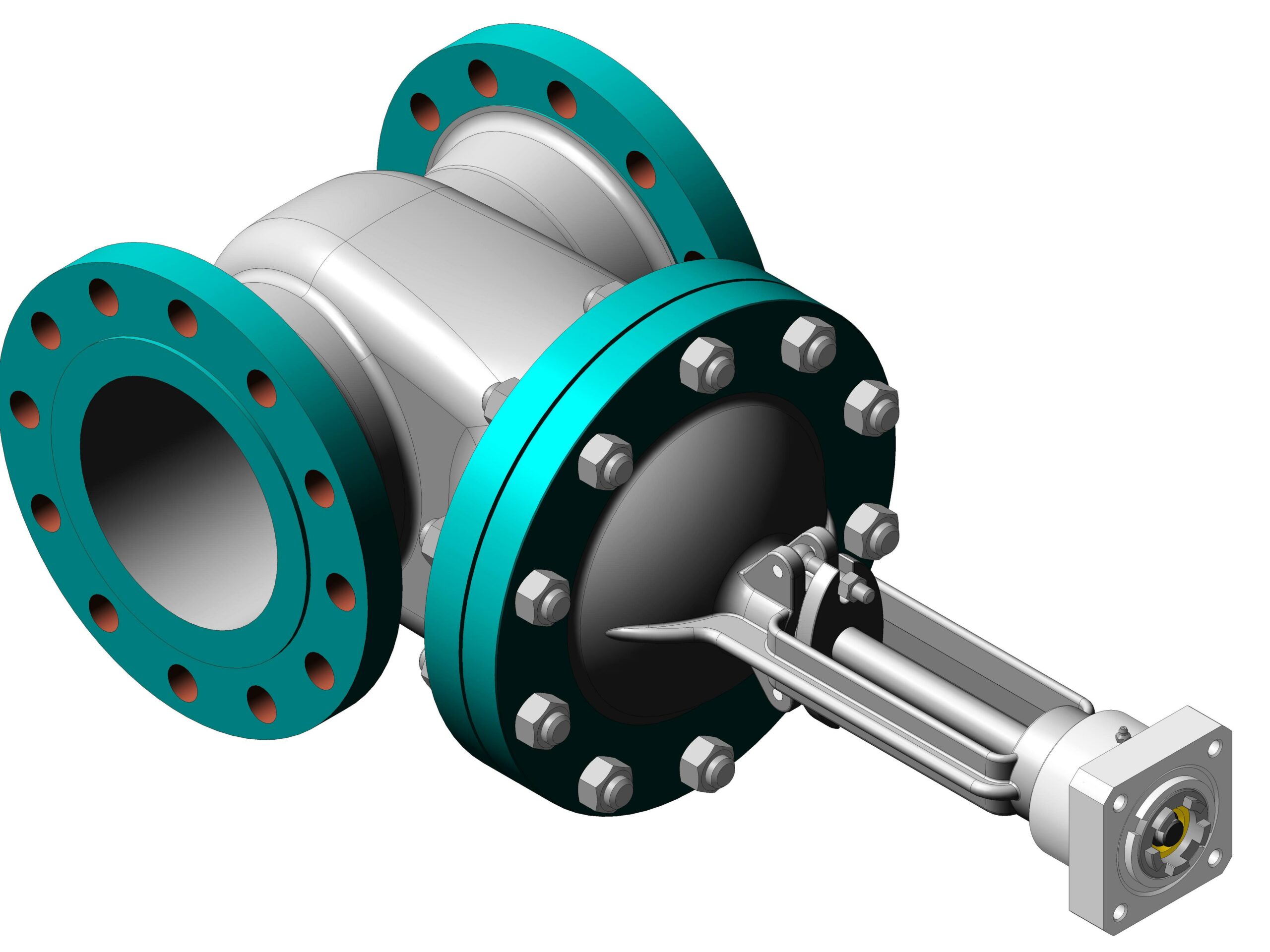

Трубопроводная арматура - Задвижка 30с915нж Ду200 Ру40 (электропривод не в комплекте) - 3D Модель - Сборка и детали

Состав: Сборка и детали в 3D

Софт: Компас-3D 13 SP2

Файлы:
Фланец со стаканом 40_200 СБ.a3d
Втулка стальная эл пр 16_200.m3d
Крышка 40_200.m3d
Прокладка 40_200.m3d
Гайка нижняя 16_250__300.m3d
Отливка корпус 40_200.m3d
Фиксатор 40_200.m3d
Диск 40_200.m3d
Корпус 40_200.m3d
Кольцо ТРГ 44х28х8.m3d
Обойма с фиксаторами 40_200.a3d
Бобышка 40_200.m3d
Штифт.m3d
Стакан фланца крышки 16_200.m3d
Задвижка 40_200.a3d
Фланец крышки Ду250Э.m3d
Шток 40_200.m3d
Шток с дисками СБ.a3d
Втулка бронзовая эл пр 16_200.m3d
Сальник 40_150.m3d
Обойма 40_200.m3d
Чопик 40_200.m3d
Фланец крышки 16_200 СБ.a3d
