Затвор к бункеру пилорамы

Затвор двухсекторный с вертикальным патрубком, применяется для открывания/закрывания отверстий выпускных отверстий бункеров, а также регулирования количества выгружаемого материала.
Затвор включает в себя корпус, на котором установлен на осях с подшипниковыми узлами шибер. Перемещение шибера осуществляется в ручную.

Состав: Сборочный чертёж (СБ), Деталировка, Спецификация, 3D-модель

Софт: КОМПАС-3D 16

Файлы:
Кронштейн _ 8-4071-ОН.01.011.cdw
Затвор к бункеру.jpg

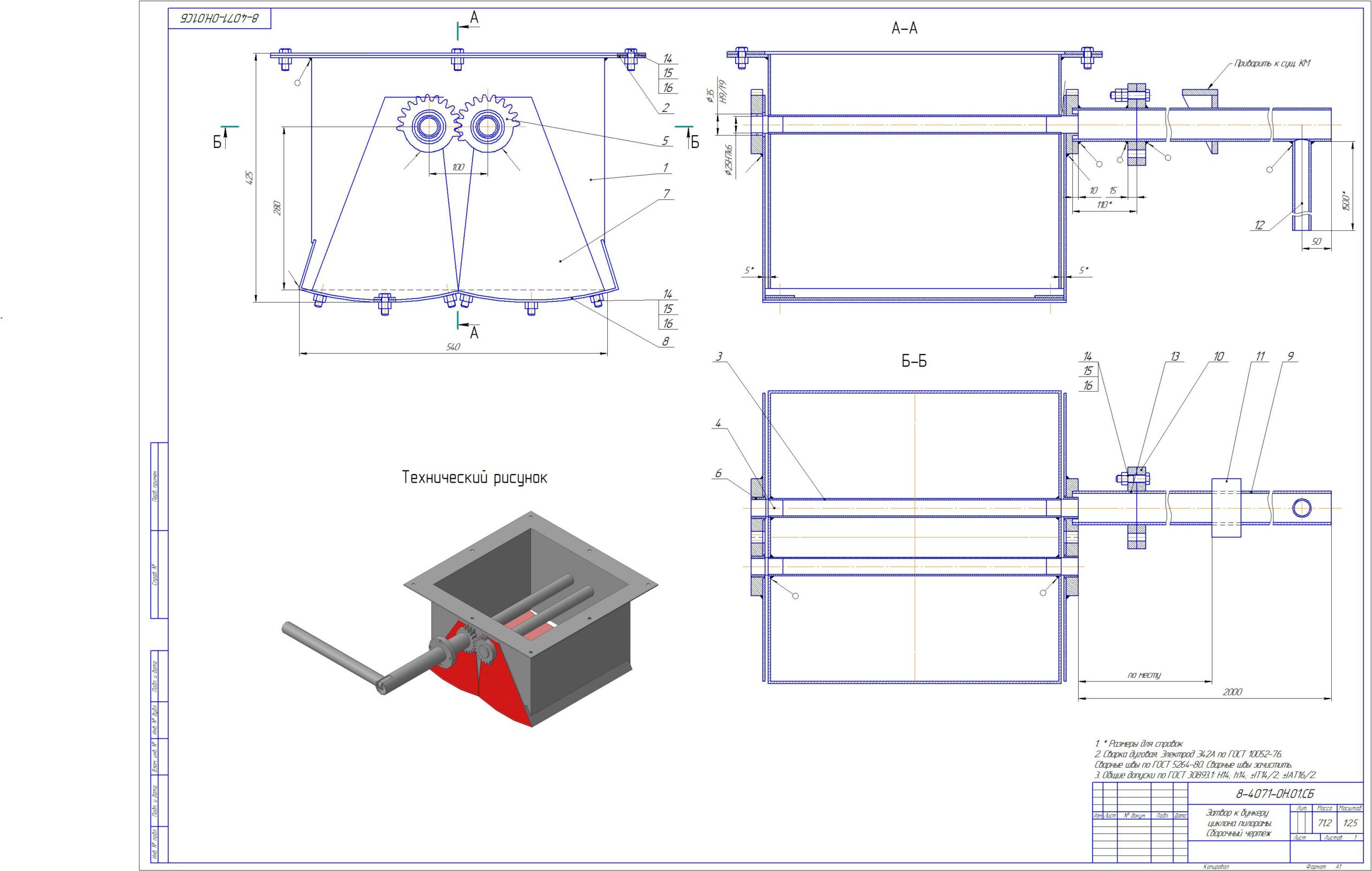

Затвор к бункеру циклона пилорамы.jpg
Сегмент зубчатый _ 8-4071-ОН.01.05.cdw
Стенка _ 8-4071-ОН.01.07.cdw
Спецификация затвор_ 8-4071-ОН.01.000.cdw
Фланец _ 8-4071-ОН.01.02.cdw
Дно _ 8-4071-ОН.01.08.cdw
Затвор к бункеру.m3d
Втулка _ 8-4071-ОН.01.06.cdw
Корпус _ 8-4071-ОН.01.01.cdw
Палец _ 8-4071-ОН.01.04.cdw
Полумуфта _ 8-4071-ОН.01.010.cdw
Затвор к бункеру циклона пилорамы.cdw
