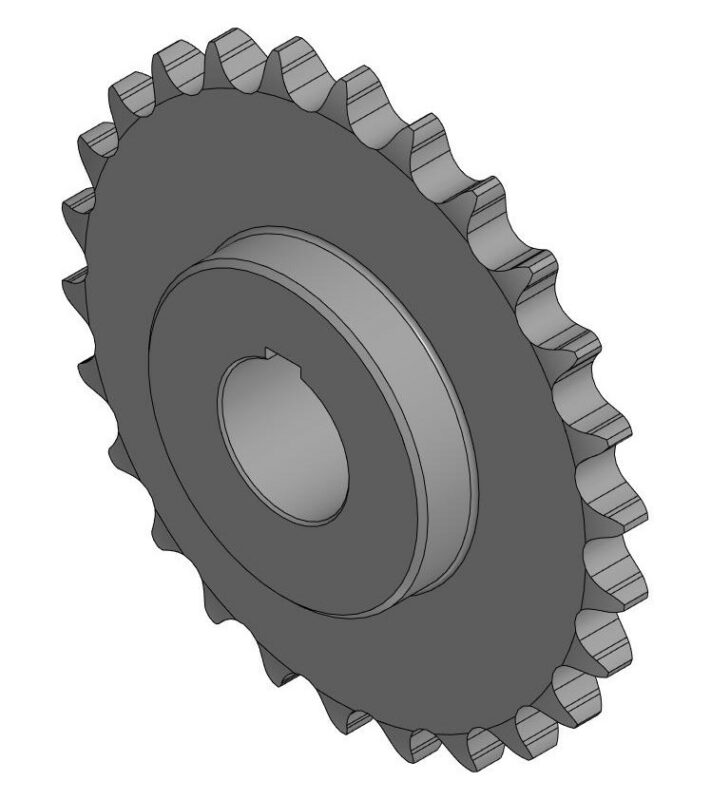

Звездочка для приводных роликовых цепей ПР-25,4 (16B-1) ГОСТ 13568-97 (ISO 606-94) t = 25,4, z = 26.
Диаметр ступицы 110 мм, ступица симметричная с двух сторон, ширина звездочки 56,6 мм. Посадочное отверстие на вал 50 мм, ширина шпонки 14 мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Звездочка t = 25,4, z = 26 ГОСТ 13568-97 (ISO 606-94)
Звездочка t = 25,4, z = 26 ГОСТ 13568-97 (ISO 606-94)
0
1
82
1
0
20
Сообщить о проблеме
Автор
Илья
Багаев
Дата
26.03.2024
Язык
Русский
Состав
Рабочий чертеж, 3D-модель
Софт
КОМПАС-3D 22
Как открыть?
Содержимое архива
-
Звездочка t=25,4 z=26.cdw
-
Звездочка t=25,4 z=26.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
