Передняя тактическая рукоятка (универсальная, под планку Пикатинни)

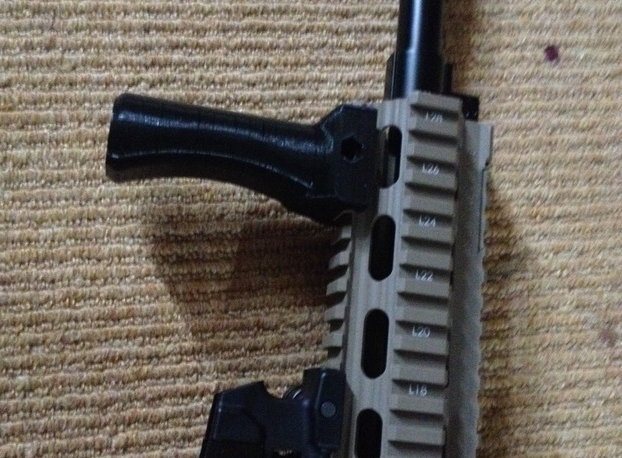

Передняя тактическая рукоятка с креплением под планку Пикатинни. Модель создавалась для производства методом 3D-печати, материалами ABS (предпочтительно) и PLA.
Рукоятка пустотелая, для снижения массы и стоимости производства. Полость закрывается заглушкой.
Область применения данной рукоятки (по умолчанию) - страйкбол.
Так как болт и гайка являются деталями стандартными, в состав модели они не входят, однако, следует уточнить их размерности, используемые при разработке рукоятки:
- болт: М5х30, шаг - 0,8, под ключ - 8;
- гайка: М5, шаг - 0,8, под ключ - 8.

Состав: Передняя тактическая рукоятка, Заглушка тактической рукоятки, Передняя тактическая рукоятка (сборка). Язык документа

Софт: КОМПАС-3D 15 SP2

Каталог / Оружие / Огнестрельное оружие / Передняя тактическая рукоятка (универсальная, под планку Пикатинни)

Просмотр файлов
Передняя тактическая рукоятка.m3d
Передняя тактическая рукоятка
Заглушка тактической рукоятки.m3d
