Замок кремневый

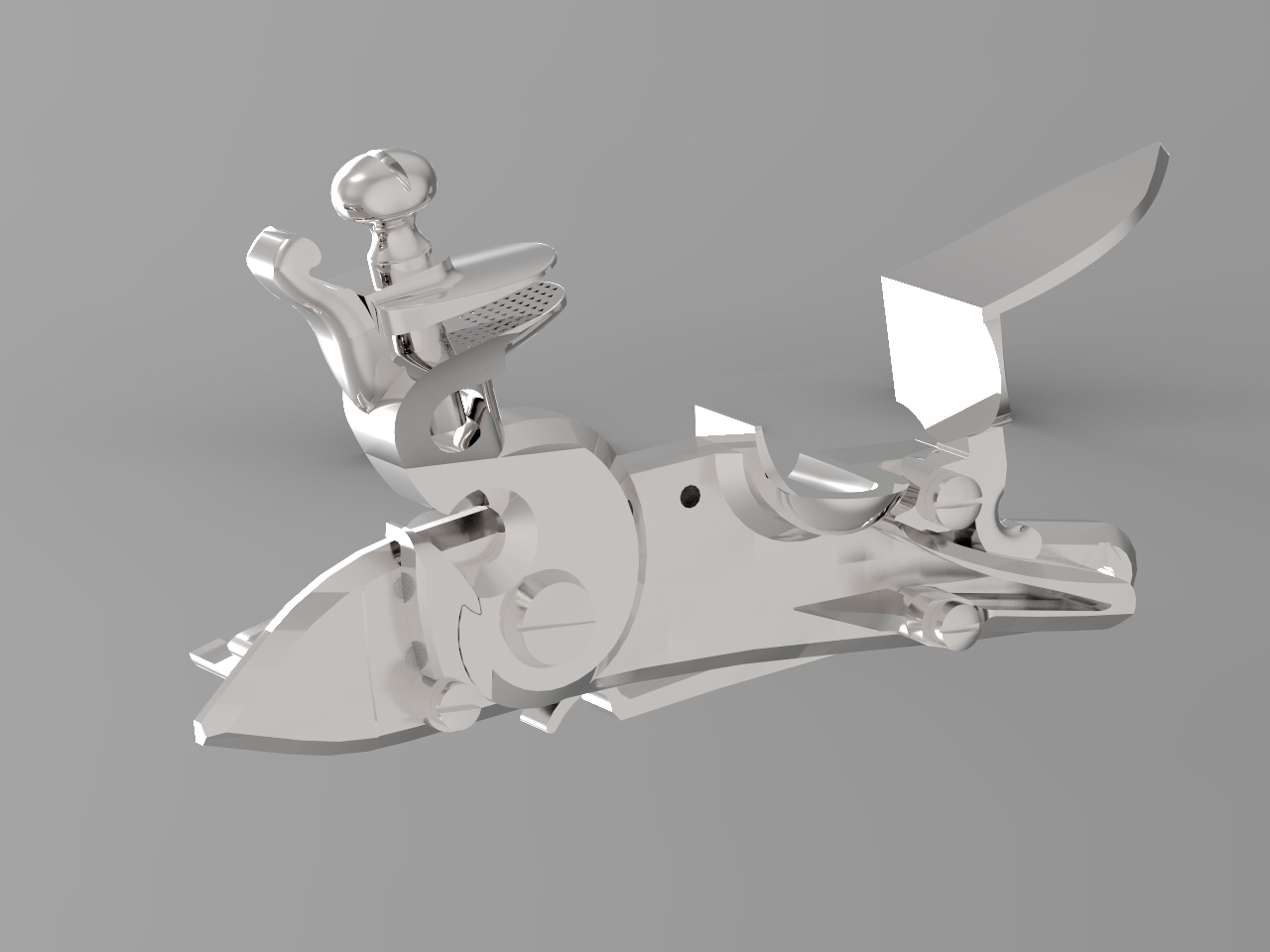

Замок кремневый. 3D модели по образцу 1798 года.
Устройство для воспламенения порохового заряда.
Все пружины соответствуют размерам, визуально находятся в свободном состоянии (поэтому виден казус наезда некоторых деталей).
Некоторые сложные поверхности требуют образования переменных фасок или скруглений (в модели не показаны).
Используемые резьбы BSW. Сам кремень (в кожаной прокладке) условно не показан.

Состав: 3D сборка

Софт: Solid Edge ST8

Файлы:
Замок кремневый/
Замок кремневый/РЯ175.020 Винт подогнивной пружины.par
Замок кремневый/Корпус замка.par
Замок кремневый/Шептало.par
Замок кремневый/РЯ175.016 Винт крепления предохранителя.par
Замок кремневый/Подогнивная пружина.par
Замок кремневый/РЯ175.022 Винт крепления пороховой полки.par
Замок кремневый/Пружина спускового рычага.par
Замок кремневый/Курок.par
Замок кремневый/РЯ175.019 Винт пружины спускового рычага.par
Замок кремневый/Огниво.par
Замок кремневый/Спусковой рычаг.par
Замок кремневый/РЯ1175.015 Винт крепления огнива.par
Замок кремневый/Предохранитель.par
Замок кремневый/Боевая пружина.par
Замок кремневый/Пороховая полка.par
Замок кремневый/РЯ175.018 Винт крепления спускового рычага.par
Замок кремневый/Сборка.asm
Замок кремневый/РЯ175.023 Винт крепления пороховой полки.par
Замок кремневый/РЯ175.017 Винт крепления уздечки.par
Замок кремневый/РЯ175.021 Винт боевой пружины.par
Замок кремневый/Верхняя губка курка.par
Замок кремневый/Уздечка.par
Замок кремневый/Винт крепления камня.par
Замок кремневый/Винт крепления курка.par
