Правила оформления чертежей

На данной странице собраны правила оформления добавляемых на сайт работ, файлов, твердотельных (математических) моделей и чертежей.
Чертеж — это графический конструкторский документ, содержащий геометрически точное изображение объекта разработки. К конструкторским документам относят графические (чертежи, схемы) и текстовые (спецификация, ведомости, операционные карты и т. д.) документы, которые в отдельности или в совокупности определяют состав, устройство изделия или объекта проектирования, содержат необходимые данные для его изготовления, контроля, приемки, эксплуатации или ремонта. В зависимости от назначения чертежа на нем могут быть указаны размеры, условные обозначения, технические условия, соблюдение которых должно быть обеспечено. В отличии от чертежа на бумаге, электронный чертеж выполняется с помощью специализированных программ и представляет собой набор эскизов, выполненных геометрическими объектами, которые в дальнейшем преобразуются в 3D модели, технические или строительные чертежи, схемы или другую документацию. Электронные чертежи могут масштабироваться без потери качества изображения, так же могут быть ассоциативны с 3D моделями или визуальными видами.

Начнем с того, что сейчас мы говорим об электронных чертежах и моделях, сделанных в системах автоматизированного проектирования (САПР/CAD/CAE/CAM). Исходя из этого обозначим общие правила и термины.

1. Общие правила и термины

1.1. Нарушение авторских прав запрещено.

Нельзя выкладывать объекты интеллектуальной собственности без согласия правообладателя. Ответственность за материал несет автор выкладывающий работу.

1.2. Добавление чертежей и проектов с других сайтов запрещено.

За это будем отнимать балы и блокировать доступ. Если Вы хотите размещать файлы на разных ресурсах одновременно, Ваши контактные данные должны быть одинаковы. В случае возникновения вопросов пишите в контакты.

1.3. Формат чертежа, платформа (поле софт).

Чертежи принимаются только в форматах САПР/CAD/CAE/CAM. Растровые картинки (JPG, BMP, PNG, PDF и т.п.) мы не принимаем. Чертежи должны быть выполнены в таких программах как КОМПАС-3D, AutoCAD, SolidWorks, ArchiCAD и т.п. При добавлении файлов необходимо указывать версию и сервиспак программы в которой они выполнены (например, КОМПАС-3D 18.1). В большинстве случаев файлы не имеют обратной совместимости, файлы 18й версии не открыть в 17й и т.д. Многие САПР системы позволяют сохранить модель в формате, предназначенном только для просмотра, мы такие файлы не принимаем.

1.4. Комплектность файлов.

Чертежи, проекты и модели имеют разновидности со своими правилами и стандартами.

• При добавлении сборочного чертежа, схемы необходимо приложить спецификацию.
• Курсовая работа должна иметь пояснительную записку, все чертежи и спецификации.
• 3D Сборка должна иметь все составные детали. Сборка должна быть оконченной и «собираться». Следите при добавлении чтобы все детали были в архиве и к ним были прописаны правильные пути.
• Запрещено разделение одного проекта (или файлов по одной теме), одним пользователем на разные работы.

1.5. Рубрика, категория, раздел.

Добавление чертежей, несоответствующих разделу запрещено. От того насколько Вы правильно укажите рубрику чертежа, зависит удобство поиска чертежей в каталоге.

1.6. Повторы.

Создание разными пользователями двух или более одинаковых чертежей в одном или различных разделах не допускается. Перед добавление чертежей убедитесь, что такого чертежа еще не было, для чего используйте поиск.

1.7. Название.

Название работы должно быть на русском языке и отражать суть содержимого работы. Вы должны понимать, что аудитория сайта разнообразна и не все понимают сокращения и специализированные термины. Нельзя создавать одинаковые названия. Используйте характеристики машин или свойства материалов для лучшего поиска файлов.

1.8. Описание.

Чертежи без описания, с плохим описанием, с описанием в 3-4 слова - не принимаются. В описании постарайтесь ответить на вопросы: что Вы добавляете на сайт, для чего оно (где используется, назначение), характеристики (площадь, климат, модель, марка, производительность, технические характеристики, габариты и т.п.) и зачем Вы это вообще разрабатывали. Вы должны четко и понятно изложить что получит человек, который скачает Вашу работу.

1.9. Стандартные изделия.

Чертежи стандартных, библиотечных и унифицированных деталей не принимаем. Так же CAD файлы доступные на сайтах производителей. Существует много библиотек в различных САПР с этими элементами, например: болты, гайки, шестерни, электродвигатели и т.п.

1.10. Отдельные детали и фрагменты.

Отдельные детали (машин, конструкций) без сопроводительной документации не принимаем.
Фрагменты студенческих работ. Куски схем без пояснений, планировки (участков ТО, АТП, ЦРМ, СТО, автосервис, ППР, стройгенплан и т.п.) без конструкторских разработок (приспособлений, стендов, машин, узлов) и т.д. не принимаем.

1.11. Оформление текста.

Запрещено писать большими буквами (Caps Lock), коверкать слова, использовать транслит, нарушать орфографию.

1.12. Архивы.

Когда Вы упаковываете работу в архив, для того чтобы загрузить ее на сайт, убедитесь что в архив не попадут временные файлы (*.bak, *.tmp и т.п.). Убедитесь, что в архиве нет дублирующих или лишних файлов, не относящихся к теме работы, а сборки имеют все детали. Не используйте в названиях файлов спец символы, точки, кавычки и т.д. Лучше упаковывать в ZIP.

1.13. Картинка предварительного просмотра.

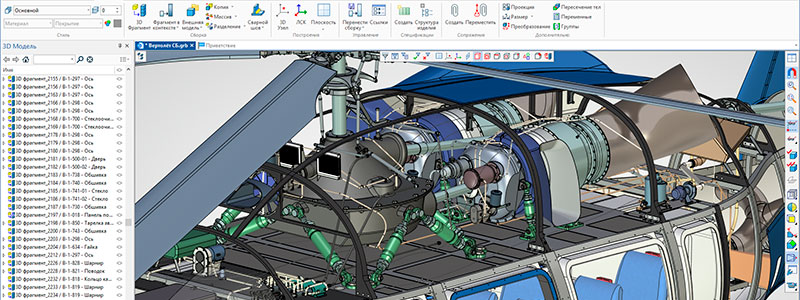

На картинке предварительного просмотра должен быть скриншот Вашей работы (чертежа или 3D модели). Это должна быть Ваша картинка, а не скачанная из интернета. Если Вы поставите картинкой случайный предмет, не относящийся к работе, не удивляйтесь что модератор не станет смотреть её и просто отклонит. Фотографировать монитор не нужно. Прочитайте как сделать скриншот (от англ. screenshot снимок экрана вашего компьютера):
Первый способ. Откройте чертеж в Вашей CAD программе, нажмите файл, сохранить как JEPG. При сохранение выберите такой масштаб, чтобы картинка была не больше 3000 на 2000px. Получившуюся картинку можно обработать в графическом редакторе, обрезать лишнее.
Второй вариант. Откройте чертеж в Вашей CAD программе, нажмите на клавиатуре кнопки Alt + PrtScr. Дальше откройте Microsoft Paint (или другой графический редактор: Photoshop, GIMP и т.п) и выполните команду "вставить" (сочетание клавиш Ctrl + V). Дальше, Файл, Сохранить как JEPG/GIF/PNG. Так же перед сохранением лучше обрезать лишнее.

2. 3D Модели

Все правила, находящиеся на странице, действительны к текущему разделу.

2.1. 3D Сборка.

3D Модель – это в большинстве случаев сборка отдельных деталей в общую модель. В архиве, который Вы добавляете на сайт, должны быть все детали, не зависимо от программного обеспечения, в котором сделана сборка. Сборка должна быть оконченной и «собираться». В дереве построения не должно быть ошибок, потерянных связей или файлов.

2.2. Визуализация.

Модели выполненные в 3ds Max, Blender не желательны и могут быть отклонены. Они предназначены для визуализации а не для производства и не являются CAD форматом. Это относится ко всем визуализациям. Файлы визуализации идут как дополнение к проекту а не как отдельный проект.

2.3. Импорт.

Очень часто попадаются модели без истории построения. Импортированные неизвестно откуда, из игр, из одного ПО в другое и т.п. Мы оставляем за собой право отклонять такие работы. Часто люди неправильно импортируют файлы, нарушают топологию, вместо тел - поверхности и наоборот. Выкладывайте файлы в исходных форматах.

2.4. Примитивы.

Простые, не сложные детали, сборки, модели или чертежи выполненные в 2-3 простые операции мы не принимаем. 3D модели с невысокой техникой исполнения, например, модель, исполненную в несколько действий "выдавливание", которую может сделать почти каждый мы не примем на сайт. Стоит так же обратить внимание на пункт правил 1.9 и 1.10 отдельные детали и фрагменты. Могут быть исключения, если модель несет практическое применение для печати, но не добавляйте кубы, шары и прочее подобное.

3. Курсовые, дипломные, расчетные работы.

Все правила, находящиеся на странице, действительны и к текущему разделу.

3.1. Заголовок.

Заголовок должен быть таким же, как и тема работы + свойство. "Свойство" - это может быть модель машины, техническая характеристика, этажность здания, передаточное отношение редуктора, грузоподъемность крана, исходные данные и т.п. Пример: Установка по производству щебня 500тыс.т в год

3.2. Описание.

Сначала указываем университет, кафедру, предмет, название работы, год.
Дальше указываем исходные данные для выполнения данной работы.
Потом идет аннотация или реферат или введение (с описанием конструкторской разработки или предмета работы) и содержание работы (копия из пояснительной записки).

3.3. Язык.

Если язык работы отличается от русского (языка сайта), заголовок все равно пишем на русском языке.

3.4. Содержание работы.

Добавление пояснительной/расчетной записки и всех чертежей обязательно. Диплом это около 10 листов чертежей, курсовая от 2 листов чертежей, тут многое зависит от требования учебного заведения.

3.5. Типовые работы.

Если работа типовая (например: «Взаимозаменяемость, стандартизация и технические измерения», «Проектирование 9-этажного дома», «режущий инструмент» и т.п.), а разные только исходные данные, то указывать исходные данные для разработки, вариант, механизм, объект разработки или данные объекта строительства обязательно.

3.6. Технология машиностроения.

Технология изготовления, производства, ремонта - указывать исходные данные для изготовления и назначение изделия (функциональное назначение и технические характеристики детали). Тип производства, количество.

3.7. Редукторы и приводы

Редукторы и приводы это студенческие работы первых курсов по предметам детали машин, основы конструирования и т.п. Работы по большей части однотипные, поэтому уделите время на правильное оформление, чтобы их можно было различать между собой. На сайте уже представлены все основные типы редукторов и практически все возможные компоновки. Отличия не столь значительны, и они должны быть в описании работы. По запросу «Редуктор» на сайте находится около тысячи работ. И это много. Не добавляйте дублирующие работы.

Заголовок должен содержать тип редуктора, число передач, и передаточное число. Пример: Редуктор конический одноступенчатый с вертикальным тихоходным валом u=5

В описании указываем кроме всего прочего технические характеристики редуктора и всего привода.
Картинка предварительного просмотра должна отображать сборочный чертеж редуктора. Пример.
Метки (ключевые слова) обязательно указать (разделяя запятой): Редуктор, передаточной число, количество передач, тип редуктора. Пример: Редуктор, конический, одноступенчатый, u=5
Примеры правильного оформления: пример 1, пример 2, пример 3.

3.8. Технология производства.

Технология производств, это обширное направления по таким специальностям как машины и аппараты пищевых производств, химической промышленности, строительства и строительного материаловедения, технология строительных процессов и другие. Так вот работы, в которых есть только одна технологическая схема, или один план цеха, или другой схематический графический материал мы скорее всего не примем. В таких работах должно быть минимум два чертежа. Это может быть технологическая схема и технологическая карта, технологическая схема и план цеха, или график выполнения работ, или чертеж какого-либо аппарата или машины.
Примеры правильного оформления: пример 1, пример 2, пример 3, пример 4, пример 5.

4. Файлы предназначенные для станков с ЧПУ.

Все правила, находящиеся на странице, действительны к текущему разделу.

4.1. Контуры.

Все контуры должны быть замкнуты. Проверить это можно функцией заливка. В КОМПАС-3D есть макрос проверка замкнутости контуров в разделе сервисных инструментов. Контур должен быть сделан человеком, а не программой векторизации. Если контур состоит из множества мелких отрезков и содержит разрывы это негативно влияет на скорость и качество резки.

4.2. Форматы файлов.

Если Вы выкладываете контур, к родному CAD формату программы в которой Вы работаете добавляете формат DXF или DWG, эти форматы поддерживаются большинством станков.
Если Вы выкладываете 3D Модель, например для печати на принтере, к родному формату добавляете формат STL.
Выкладывая изделие в раздел для ЧПУ которое должно резаться на лазере или плазме к 3D модели обязательно добавляются контуры. То, что разложить модель на чертежи легко – понятно, но сделать это должны Вы.
Если Вы выкладываете программу резки в G-code, добавляйте дополнительно контуры или твердотельные файлы модели (DXF, STEP)

4.3. Назначение и изготовление.

Выкладывая изделие в раздел для ЧПУ, пишите, на чем Вы изготавливали или планируете изготавливать это изделие, какой станок, какие операции (фрезерование, резка плазмой, гравер), какая толщина листовых элементов, на забывайте про описание сборки или про инструкцию по сборке.

4.4. Мангалы.

По запросу «Мангал» на сайте опубликовано более 400 работ. Это уже перебор. Если конструкция мангала не уникальная (стандартная форма), и уже имеется на сайте, а уникальна только надпись, которую Вы старательно сделали на боковой стенке: «Серега жарит», «Александр», «Toyota» или рисунок сосиски – не добавляйте его пожалуйста на сайт. А если все-таки добавляете уникальный мангал, не забывайте указывать размеры и толщину.

4.5. Мелочевка.

Надоели брелоки, вешалки, решетки и прочие мелочи. По отдельности такие простые контуры публиковать не будем. Делайте коллекции, подборки, хотя бы по 5 мелких контуров в один архив. Называйте их например "Подборка контуров на тему (название темы)", "Коллекция контуров такая то" и т.п. Модератор сам решит сколько рейтинга за такую подборку добавить автору.

5. Не принимаем!

Введен карантин на определенный тип работ. Это значит что, данный тип работ принимается в особом порядке. Связано это с переизбытком работ данного типа.

Список тем работ на карантине:

• ТММ работы по теории механизмов и машин (если найдете такую тему работы которой нет на сайте - добавляйте)
• Фрагменты студенческих работ. Куски схем без пояснений, планировки (участков ТО, АТП, ЦРМ, СТО, автосервис, ППР, стройгенплан и т.п.) без конструкторских разработок (приспособлений, стендов, машин, узлов) и т.д. не принимаем.
• Начертательная геометрия и инженерная графика (исключения задания с вариантами из специализированных атласов Иванов, Боголюбов и т.п.)
• Режущий инструмент (РИ), расчет фасонного резца, протяжки и т.п.
• Нормирование точности, Метрология, и другие курсовые со схематичными чертежами в один лист.
• Закрытые форматы. Многие САПР системы позволяют сохранять файлы в формате предназначенном только для просмотра. Мы такие файлы не принимаем.
• Так же мы не принимаем книги, ГОСТЫ.

6. Справочная информация.

Оформление чертежей по машиностроению основано на ЕСКД (единой системе конструкторской документации). При проверке чертежей мы не будем смотреть точное соответствие чертежа ГОСТам, но такие вещи как наличие спецификации и т.п. будут проверятся. В описании пишите, что за механизм Вы разрабатываете, для чего он предназначен, технические характеристики и коротко о принципе действия.

6.1. Виды и комплектность конструкторских документов

На основании ЕСКД ГОСТ 2.102-68 "Виды и комплектность конструкторских документов" чертежи бывают:

Вид документа	Определение
Чертеж детали	Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля
Сборочный чертеж	Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. К сборочным чертежам также относят чертежи, по которым выполняют гидромонтаж и пневмомонтаж
Чертеж общего вида	Документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия
Теоретический чертеж	Документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей
Габаритный чертеж	Документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами
Электромонтажный чертеж	Документ, содержащий данные, необходимые для выполнения электрического монтажа изделия
Монтажный чертеж	Документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия
Упаковочный чертеж	Документ, содержащий данные, необходимые для выполнения упаковывания изделия
Схема	Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними
Спецификация	Документ, определяющий состав сборочной единицы, комплекса или комплекта
Ведомость спецификаций	Документ, содержащий перечень всех спецификаций составных частей изделия с указанием их количества и входимости
Ведомость ссылочных документов	Документ, содержащий перечень документов, на которые имеются ссылки в конструкторских документах изделия
Ведомость покупных изделий	Документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии
Ведомость разрешения применения покупных изделий	Документ, содержащий перечень покупных изделий, разрешенных к применению в соответствии с ГОСТ 2.124-85
Ведомость держателей подлинников	Документ, содержащий перечень предприятий (организаций), на которых хранят подлинники документов, разработанных и (или) примененных для данного изделия
Ведомость технического предложения	Документ, содержащий перечень документов, вошедших в техническое предложение
Ведомость эскизного проекта	Документ, содержащий перечень документов, вошедших в эскизный проект
Ведомость технического проекта	Документ, содержащий перечень документов, вошедших в технический проект
Пояснительная записка	Документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений
Технические условия	Документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других конструкторских документах
Программа и методика испытаний	Документ, содержащий технические данные, подлежащие проверке при испытании изделий, а также порядок и методы их контроля
Таблица	Документ, содержащий в зависимости от его назначения соответствующие данные, сведенные в таблицу
Расчет	Документ, содержащий расчеты параметров и величин, например, расчет размерных цепей, расчет на прочность и др.
Эксплуатационные документы	Документы, предназначенные для использования при эксплуатации, обслуживании и ремонте изделия в процессе эксплуатации
Ремонтные документы	Документы, содержащие данные для проведения ремонтных работ на специализированных предприятиях
Инструкция	Документ, содержащий указания и правила, используемые при изготовлении изделия (сборке, регулировке, контроле, приемке и т. п.)

6.2. Система проектной документации для строительства.

В описании работы необходимо дать характеристику объекта строительства. Сколько этажей, площадь, климатическая зона, город строительства основные характеристики конструкции. Оформление чертежей из данного раздела основано на СПДС (Система проектной документации для строительства). Марки основных комплектов рабочих чертежей. ГОСТ 21.101-97 Основные требования к проектной и рабочей документации.

Наименование основного комплекта рабочих чертежей	Марка	Примечание
Технология производства	ТХ	-
Технологические коммуникации	ТК	При объединении рабочих чертежей всех технологических коммуникаций
Генеральный план и сооружения транспорта	ГТ	При объединении рабочих чертежей генерального плана и сооружений транспорта
Генеральный план	ГП	-
Архитектурные решения	АР	-
Интерьеры	АИ	Рабочие чертежи могут быть объединены с основным комплектом марки АР или АС
Конструкции железобетонные	КЖ	-
Конструкции деревянные	КД	-
Архитектурно-строительные решения	АС	При объединении рабочих чертежей архитектурных решений и строительных конструкций
Конструкции металлические деталировочные	КМД	-
Водопровод и канализация	ВК	-
Отопление, вентиляция и кондиционирование	ОВ	-
Тепломеханические решения котельных	тм	-
Воздухоснабжение	ВС	-
Пылеудаление	ПУ	-
Холодоснабжение	хс	-
Газоснабжение (внутренние устройства)	гсв	-
Силовое электрооборудование	эм	-
Электрическое освещение (внутреннее)	эо	-
Системы связи	СС	-
Радиосвязь, радиовещание и телевидение	РТ	-
Пожаротушение	пт	-
Пожарная сигнализация	ПС	-
Охранная и охранно-пожарная сигнализация	ОС	-
Гидротехнические решения	ГР	-
Автоматизация ...	А...	Многоточие заменяют наименованием и маркой соответствующего основного комплекта рабочих чертежей
Автоматизация комплексная	АК	При объединении рабочих чертежей различных технологических процессов и инженерных систем
Антикоррозионная защита конструкций зданий, сооружений	AЗ	-
Антикоррозионная защита технологических аппаратов, газоходов и трубопроводов	АЗО	-
Тепловая изоляция оборудования и трубопроводов	ТИ	-
Автомобильные дороги	АД	-
Железнодорожные пути	ПЖ	-
Сооружения транспорта	ТР	При объединении рабочих чертежей автомобильных, железных и других дорог
Наружные сети водоснабжения	НВ	-
Наружные сети канализации	НК	-
Наружные сети водоснабжения и канализации	НВК	При объединении рабочих чертежей наружных сетей водоснабжения и канализации
Тепломеханические решения тепловых сетей	ТС	-
Наружные газопроводы	ГСН	-
Наружное электроосвещение	ЭН	-
Электроснабжение	ЭС	-
Примечание - При необходимости могут быть назначены дополнительные марки основных комплектов рабочих чертежей. При этом для марок применяют прописные буквы (не более трех) русского алфавита, соответствующие, как правило, начальным буквам наименований основного комплекта рабочих чертежей
