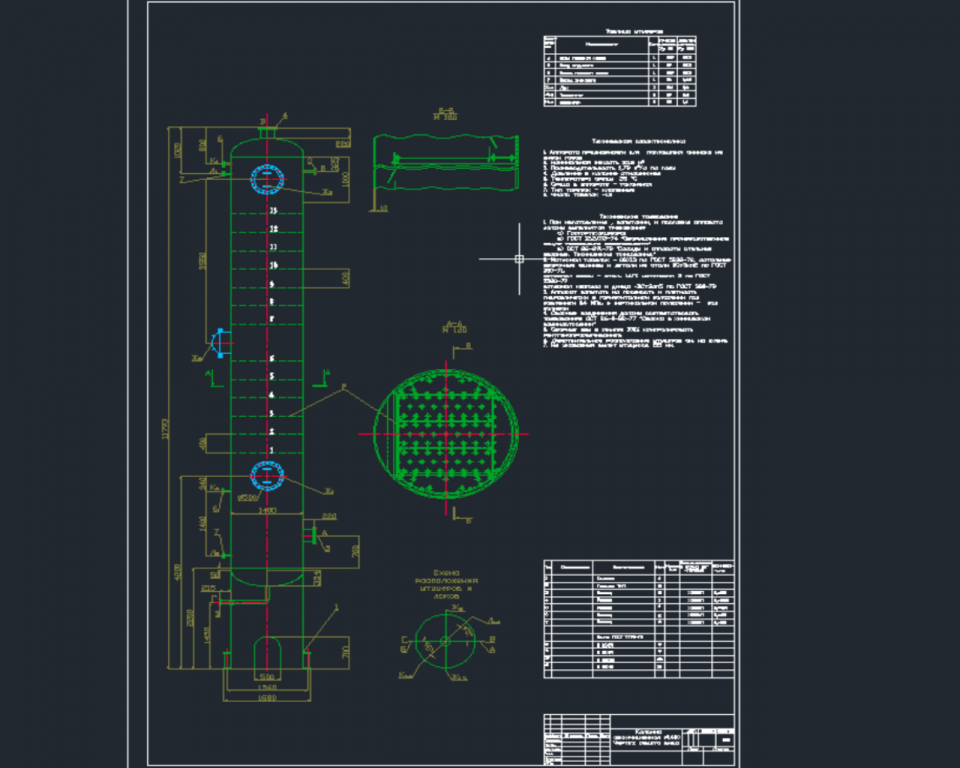

Абсорбционная тарельчатая колонна 1400. Тип тарелок - колпачковые

Техническая характеристика

1. Аппарата предназначен для поглащения аммиака из смеси газов
2. Номинальная емкость 35.2 м^3
3. Производительность 1,79 м3/с по газу
4. Давление в колонне атмосферное
5. Температура среды 25 °С
6. Среда в аппарате - токсичная
7. Тип тарелок - клапанные
8. Число тарелок -13

Состав: ВО, ПЗ

Софт: AutoCAD 2012

Файлы:

Каталог / Промышленность / Абсорбционная тарельчатая колонна 1400. Тип тарелок - колпачковые

колонна абсорбционная.docx
колонна_абсорбция.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
