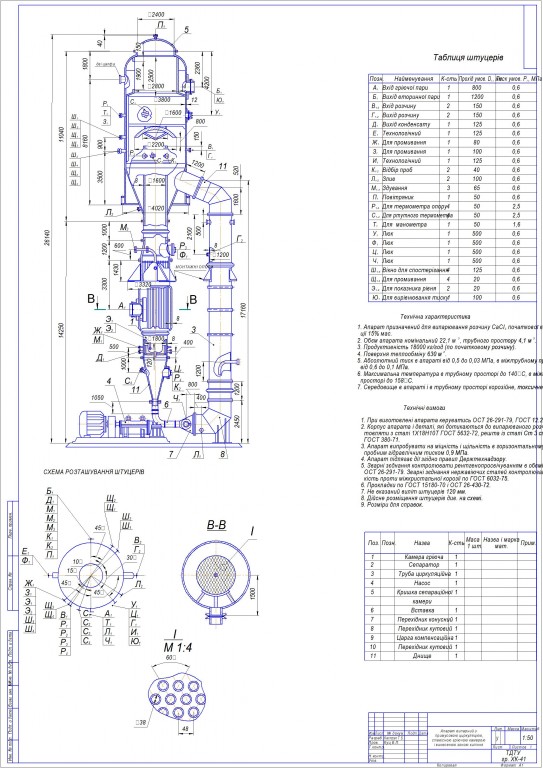

Аппарат выпарной с принудительной циркуляцией, соосной греющей камерой и вынесенной зоной кипения

вакуум-випарний апарат для випарювання розчину хлористого кальцію від 15 до 25%.Продуктивність по початковому (розбавленому) розчині 1800 кг/год. Абсолютний тиск гріючої пари 1,4 кГс/см2, вологість пари 5%. Абсолютний тиск в барометричному конденсаторі Pа= 0,345 кГс/см2. Розчин поступає в апарат при tпоч=72С . коефіцієнт теплопередачі прийняти 1000 Вт/м2К, а теплові втрати – в розмірі 5% корисно використаної теплоти.

Состав: СБ Язык документа

Софт: A1 CDW Компас-3DV13

Файлы:

Каталог / Промышленность / Аппарат выпарной с принудительной циркуляцией, соосной греющей камерой и вынесенной зоной кипения

выпарной апарат.cdw
