Емкость с мешалкой для разработки технологических процессов, смешивания в широком спектре производств: химическом, пищевом, фармацевтическом и т.д. Сама мешалка в 3д сборке и на чертеже отсутствует.
- Главная -
- Чертежи -
- Промышленность -
- Оборудование для технологических процессов -
- Ёмкости и резервуары -
- Бак с мешалкой объемом 1м3
Бак с мешалкой объемом 1м3
0
1
62
0
0
80
Сообщить о проблеме
Автор
Елизавета Гук
Дата
10.01.2025
Язык
Русский
Состав
3D Сборка, Сборочный чертеж (СБ)
Софт
КОМПАС-3D v.16
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Нижний патрубок.a3d
-
Труба Ду40.m3d
-
Фланец.m3d
-
-
-
Патрубок.cdw
-
Патрубок.m3d
-
Тройник.a3d
-
Труба.m3d
-
-
-
Башмак.m3d
-
Накладка.m3d
-

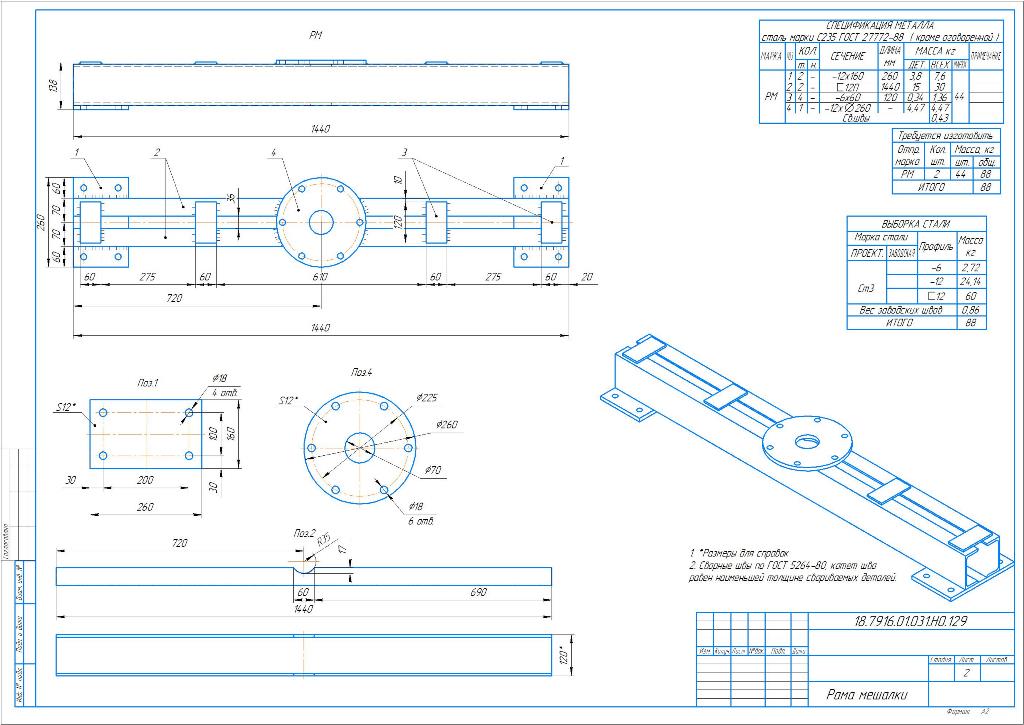

Рама мешалки.a3d
-
Фланец.m3d
-
Швеллер 12.m3d
-
-
Бак с мешалкой(чертеж+спецификация).cdw
-

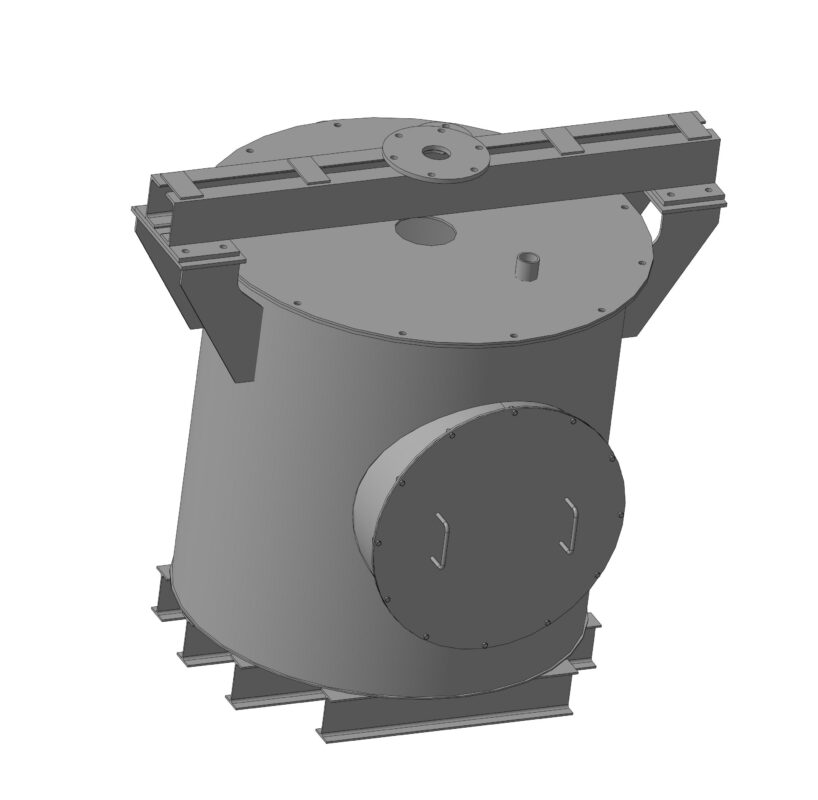

Бак с мешалкой.a3d
-

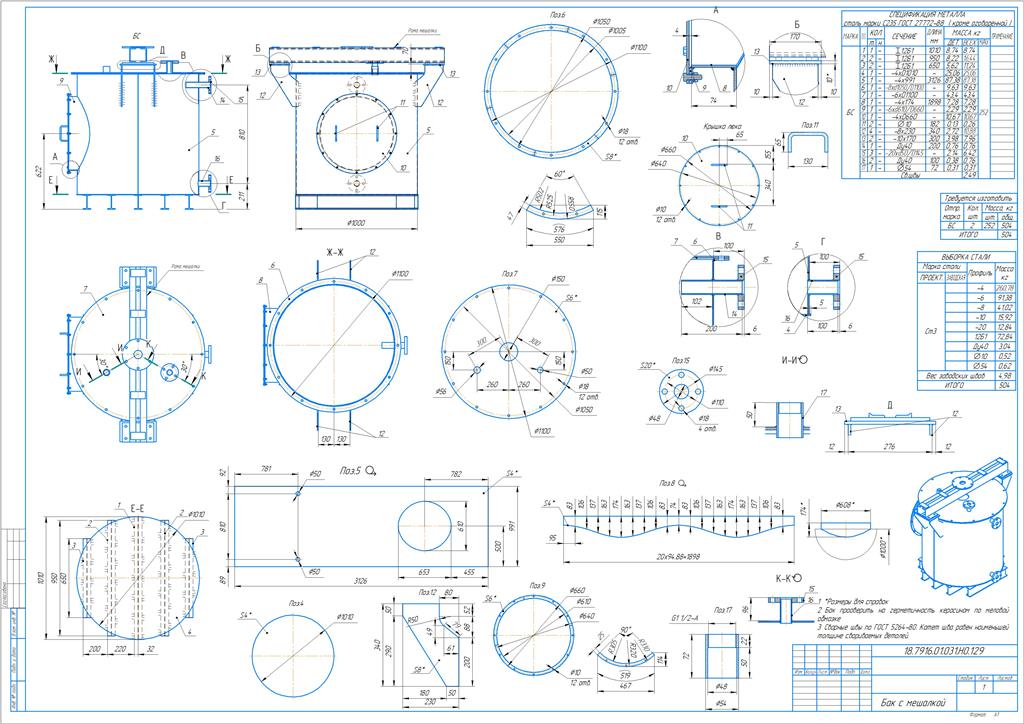

Бак с мешалкой.cdw
-
Бак с мешалкой.pdf
-

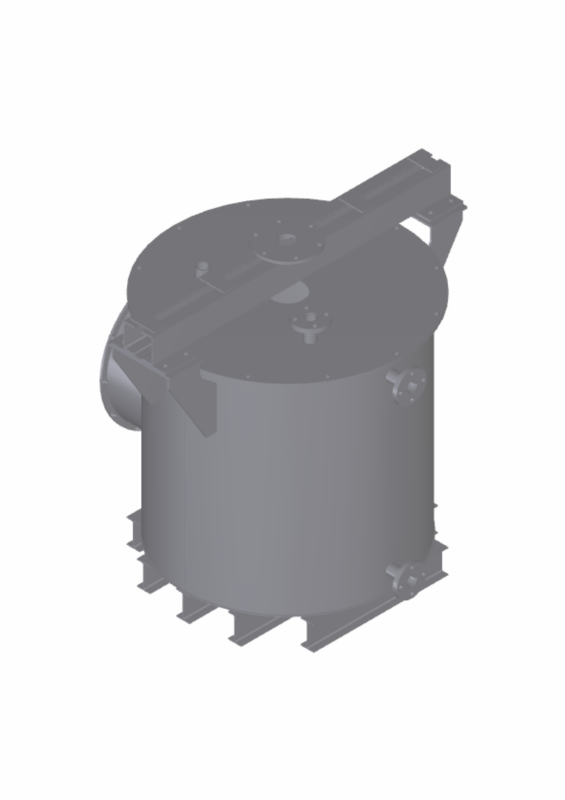

Бак с мешалкой.png
-
Башмак.m3d
-
Двутавр 12.m3d
-
Днище.m3d
-
Корпус бака.m3d
-
Крышка.m3d
-
Крышка люка.m3d
-
Крышка люка СБ.a3d
-
Ребро.m3d
-
Ручка.m3d
-
Фланец.m3d
-
Фланец 610.m3d
-
Штуцер.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
