Бисерная мельница (диспергатор) для пигментных паст

259

200

3D модель Бисерная мельница (диспергатор) для пигментных паст

Производительность бисерной мельницы 0,5 м3/ч, рабочее давление в корпусе до 0,1 МПа, в рубашке – до 0,6 МПа. Рабочая температура 20-50 °С. Подача лака в барабан осуществляется насосом, загрузка сыпучих материалов – через воронку. В качестве мелющего тела используется циркониевый бисер. Для охлаждения используется вода, циркулирующая в рубашке аппарата.Привод бисерной мельницы содержит электродвигателя ВА 112М4, обеспечивающий частоту вращения 1500 об/мин.

бисерная мельница диспергатор Сепаратор Уплотнение циркониевый бисер

Автор

Арья

Дата

26.06.2023

Язык

Русский

Состав

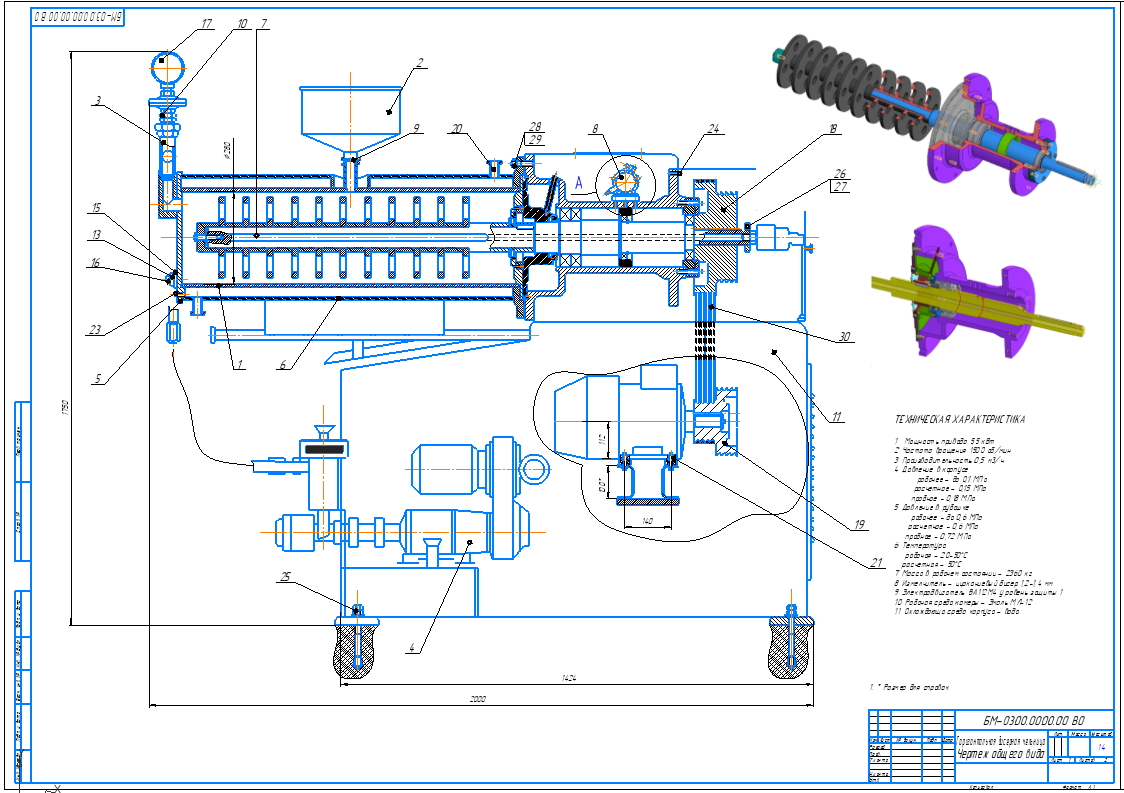

Чертеж общего вида (ОВ) мельницы, сборочные чертежи (кубок мелющий, вал в сборе, уплотнение), 3D- сборка (вал в сборе, кубок мелющий, уплотнение), спецификации

Софт

КОМПАС-3D 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

1 BS-2100-25 - Торцевое уплотнение
- Кольцо второе.m3d
- Кольцо торц. уплотнения BS2100-25.m3d
- Кольцо уплотнительное BS2100-25.m3d
- Кольцо.m3d
- Кольцо1 .m3d
- Обкладка металлическая 25.m3d
- Пружина BS-2100-25.m3d
- Торцевое уплотнение BS-2100-25.a3d
- Торцевое уплотнение BS2100-25.m3d
Вал в сборе
- Вал _ КР 05.07.00.00.06.m3d
- Вал в сборе _ КР 05.07.00.00.00 .a3d
- Втулка _ КП 05.07.00.00.03.m3d
- Втулка _ КР 05.07.02.00.03.m3d
- Диск мелющий _ КП 05.07.00.00.03.m3d
- Корпус _ КП 05.07.00.00.07.m3d
- Крышка _ КР 05.07.02.00.03.m3d
- Стакан _ КР 05.07.01.00.01.m3d
- Уплотнение _ КП 05.07.02.00.00 .a3d
- Шпонка 12х11х200 ГОСТ 10748-75.m3d
- Эксцентрик _ КР 05.07.01.00.00.a3d
Кубок мелющий
- Втулка.m3d
- Горловина.m3d
- Камера.m3d
- Кубок мелющий.a3d
- Наружная камера.m3d
- Фланец _ ВКР-03.01.00.00.06.cdw
- Фланец _ КР 05.01.00.00.06.m3d
- Фланец.m3d
- Штуцер.a3d
Уплотнение сепаратор
- Кольцо упорное _ ВКР-03.07.02.00.11.m3d
- Кольцо _ ВКР-03.07.02.00.05.m3d
- Кольцо уплотнительное _ ВКР-03.07.02.00.12.m3d
- Кольцо уплотнительное наружное _ ВКР-03.07.02.00.14.m3d
- Корпус уплотнения _ ВКР-03.07.02.00.02.m3d
- Крышка _ ВКР-03.07.02.00.04.m3d
- Сепаратор _ ВКР-03.07.02.00.03.m3d
- Стопор Durametallic.m3d
- Уплотнение _ ВКР 03.07.02.00.00.a3d
- Уплотнение торцевое _ ВКР-03.07.02.00.13.m3d
- Фиксатор кольцевой _ ВКР-03.07.02.00.09.m3d
- Фильтр радиальный _ ВКР-03.07.02.00.06.m3d
- Фильтр радиальный обрат _ ВКР-03.07.02.00.14.m3d
- Фланец _ ВКР 05.07.02.00.01.m3d
- Штуцер _ ВКР-03.07.02.00.13.m3d
1 Горизонтальная бисерная мельница Чертеж общего вида _ КР 05.00.00.00.00 ВО.cdw
1 спец Горизонтальная бисерная мельница _ 05.00.00.00.00.cdw
2 Вал в сборе Сборочный чертеж _ КП 05.07.00.00.00 СБ.cdw
2. спец Вал в сборе _ КР 05.01.00.00.08.cdw
3 сб Кубок мелющий Сборочный чертеж 05.01.00.00.00 СБ.cdw
3 сп Кубок мелющий _ КП 05.01.00.00.00.spw
4 Сепаратор Сборочный чертеж _ ВКР-03.07.02.00.00 СБ.cdw
4 Уплотнение _ БМ-03.07.02.00.00 .spw
