Емкость ГЭЭ 1-6,3-1,6-2-И с теплообменным устройством

Емкость ГЭЭ 1-6,3-1,6-2-И с теплообменным устройством

354

100

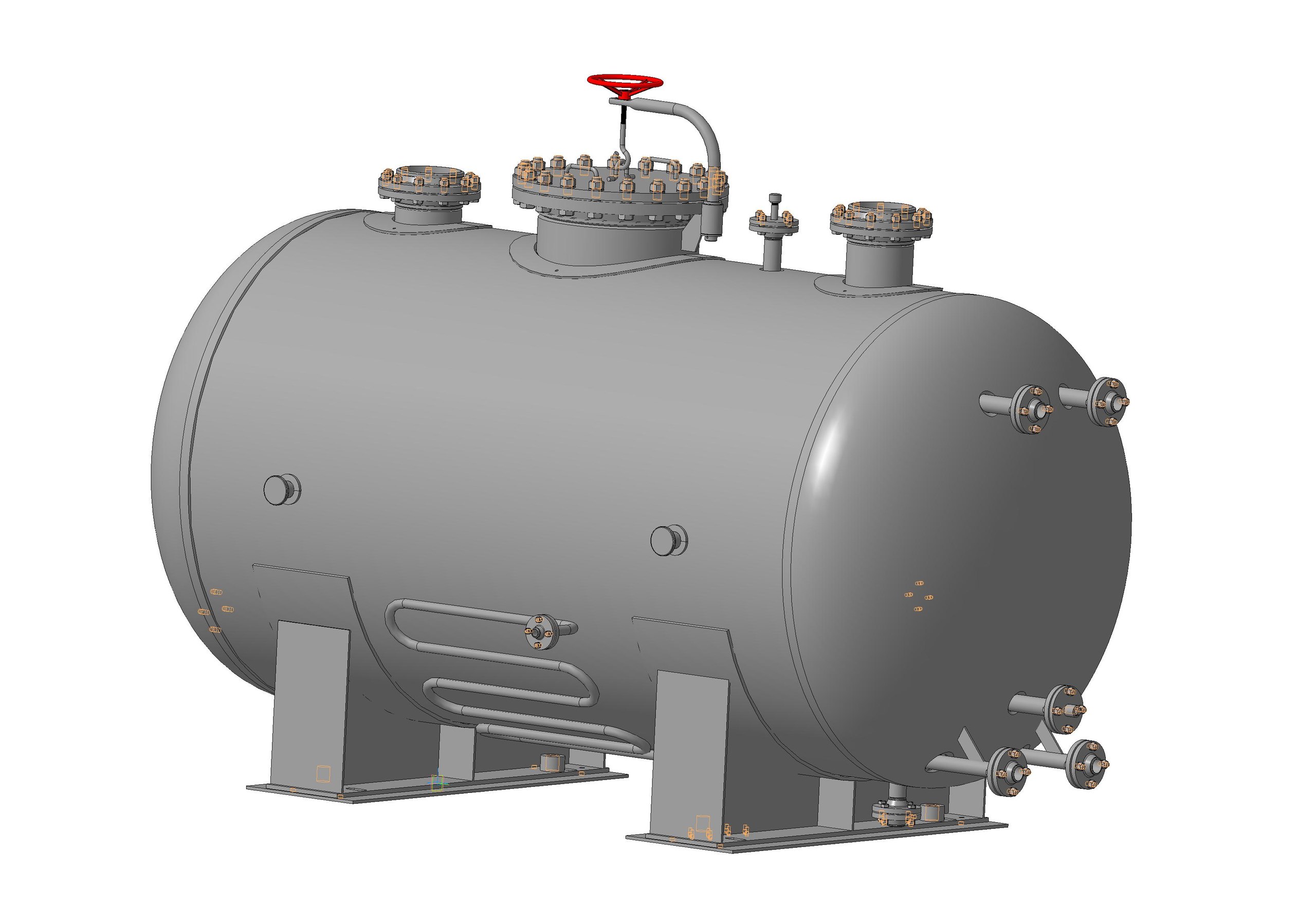

3D модель Емкость ГЭЭ 1-6,3-1,6-2-И с теплообменным устройством

Аппарат ГЭЭ со змеевиком и фланцами, выполнен студентом на 5 курсе ТГТУ
Емкость ГЭЭ 1-6,3-1,6-2-И с теплообменным устройством Сборочный чертеж + 3D модель
Расчетное давление, МПа (кгс/см) 1,5
Рабочая температура, C 18-76
Расчетная температура стенки, C 200
Наименование рабочей среды емкости Углеводороды, гексан, масло
Поверхность теплообмена, м2 0,72
Вместимость, м3 6,3
Группа аппарата по ПБ 03-576-031

3D Модели ГЭЭ емкость эллиптические эллиптическим эллиптическое днище

Автор

Алексей Хархардин

Дата

10.11.2020

Язык

Русский

Состав

3D Сборка, Сборочный чертеж (СБ), Деталировка

Софт

КОМПАС-3D 16.1 Как открыть?
