Фотоэлектрокаталитическая мембранная ячейка для исследования процессов разложения воды

200

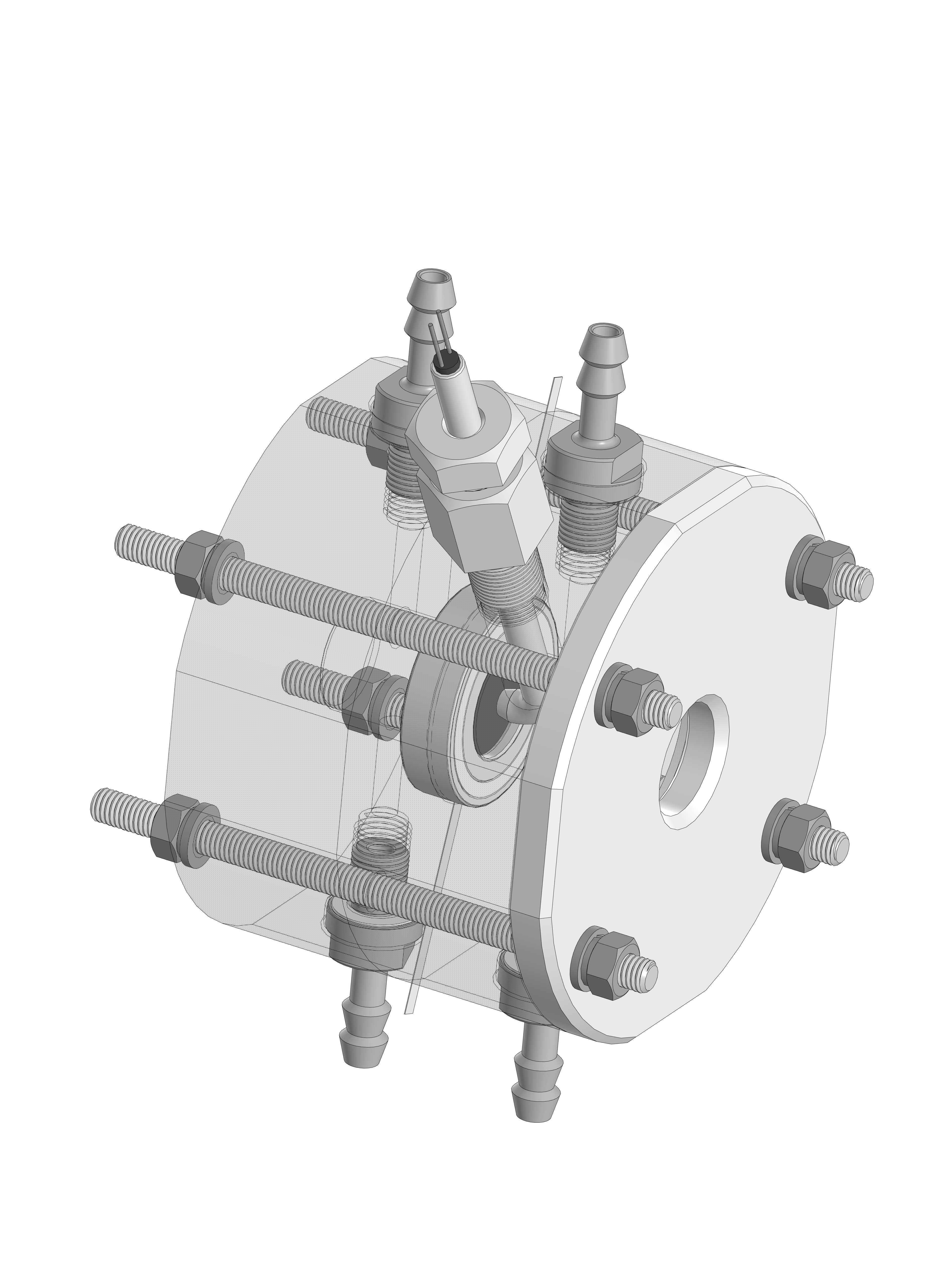

3D модель с деталировкой, использовалось твердотельное моделирование, масштаб 1:1. Размеры реальные, рассчитаны на стадии проектирования. Данное изделие изготовлено в натуре и используется в электрохимии для изучения процессов каталитического разложения воды на водород и кислород под действием света определенной длины волны. Габаритные размеры - 196 мм х 145 мм х 130 мм, масса в сборе - 2025 грамм.

ячейка

Автор

Михаил Белаш

Дата

14.02.2023

Язык

Русский

Состав

3D Сборка с разнесением деталей

Софт

КОМПАС-3D 18 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Ячейка 3D
- МРС-01.01.000 СБ - Обойма мембраны
  - МРС-01.01.003 - Кольцо уплотнительное.m3d
  - Сборка обоймы.a3d
  - МРС-01.01.002 - Втулка прижимная.m3d
  - МРС-01.01.004 - Кольцо уплотнительное.m3d
  - МРС-01.01.005 - Прокладка уплотнительная.m3d
  - Мембрана.m3d
  - МРС-01.01.001 - Обойма.m3d
- МРС-01.00.008 - Обойма.m3d
- Шпилька М8-6g х 145.m3d
- МРС-01.00.006 - Кольцо уплотнительное.m3d
- MPC-01.00.003 - Передняя панель.m3d
- Капилляр Лугина.m3d
- МРС-01.00.005 - Кольцо уплотнительное.m3d
- Сборка Главная.a3d
- МРС-01.00.009 - Кольцо уплотнительное.m3d
- Стекло кварцевое оптическое.m3d
- МРС-01.00.001 - Корпус с анодной камерой.m3d
- МРС-01.00.004 - Штуцер.m3d
- MPC-01.00.002 - Корпус с катодной камерой.m3d
- МРС-01.00.010 - Винт прижимной.m3d
- МРС-01.00.007 - Кольцо уплотнительное.m3d
