Гранулятор с плоской матрицей для производства топливных гранул

Гранулятор с плоской матрицей для производства топливных гранул

5300

200

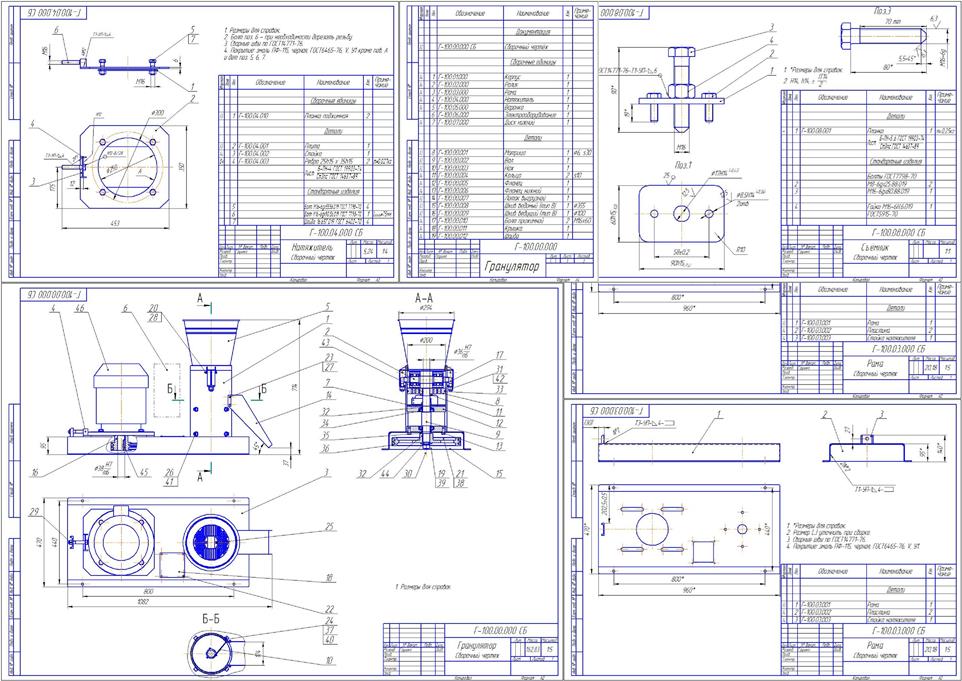

Чертеж Гранулятор с плоской матрицей для производства топливных гранул

Гранулятор с плоской матрицей предназначен для производства топливных гранул (пеллет) и кормовых гранул, в фермерском хозяйстве.
Диаметр матрицы 200мм, Мощность привода 5,5-7,5кВт, произодительность 200кг/час, диаметр гранулы 5-8мм.

гранула кормовая Гранулятор матрица плоская Пеллеты

Автор

Олег Petric

Дата

11.03.2017

Язык

Русский

Состав

Сборочный чертёж , деталировка, спецификации.

Софт

КОМПАС-3D 5.11 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

гранулятор с матрицей 200мм
- диск нижний
  - Г-100.07.002 _ Кольцо(5.11).cdw
  - Г-100.07.000 СБ _ Диск нижний Сборочный чертеж(5.11).cdw
  - Г-100.07.001 _ Диск(5.11).cdw
- натяжитель
  - Г-100.04.001 _ Плита(5.11).cdw
  - Г-100.04.004 _ Планка(5.11).cdw
  - Г-100.04.010 СБ _ Планка поджимная Сборочный чертеж(5.11).cdw
  - Г-100.04.002 _ Стойка(5.11).cdw
  - Г-100.04.000 СБ _ Натяжитель(5.11).cdw
- ролики
  - Г-100.02.003 _ Втулка распорная(5.11).cdw
  - Г-100.02.001 _ Ролик(5.11).cdw
  - Г-100.02.000 СБ_ Ролик(5.11).cdw
  - Г-100.02.002 _ Ось(5.11).cdw
- воронка загрузочная
  - Г-100.05.002 _ Кольцо опорное(5.11).cdw
  - Г-100.05.001 _ Чаша(5.11).cdw
  - Г-100.05.000 _ Воронка(5.11).spw
  - Г-100.05.003 _ Ушко(5.11).cdw
  - Г-100.05.000 СБ _ Воронка Сборочный чертеж(5.11).cdw
- Г-100.00.000 СБ
  - Г-100.00.000 СБ _ Гранулятор Сборочный чертеж (5.11).cdw
  - Г-100.08.000 СБ _ Съёмник Сб(5.11).cdw
  - Г-100.00.000 Гранулятор(5.11).spw
- корпус
  - Г-100.01.000 _ Корпус(5.11).spw
  - Г-100.01.003 _ Пластинка(5.11).cdw
  - Г-100.01.001 _ Труба ( с припусками под обр. после св.)(5.11).cdw
  - Г-100.01.004 _ Направляющая(5.11).cdw
  - Г-100.01.000 СБ _ Корпус Сборочный чертеж(5.11).cdw
  - Г-100.01.002 _ Уголок(5.11).cdw
- рама
  - Г-100.03.003 _ Стойка натяжителя(5.11).cdw
  - Г-100.03.002 _ Пластина(5.11).cdw
  - Г-100.03.001 _ Рама(5.11).cdw
  - Г-100.03.000 СБ _ Рама Сборочный чертеж(5.11).cdw
- детали
  - Г-100.00.008 _ Шкив ведомый (тип В)(5.11).cdw
  - Г-100.00.007 _ Лоток выгрузной(5.11).cdw
  - Г-100.00.005 _ Фланец.(5.11)cdw.cdw
  - Г-100.00.006 _ Фланец нижний(5.11).cdw
  - Г-100.00.009 _ Шкив ведущий (тип В)(5.11).cdw
  - Г-100.00.002 _ Вал(5.11).cdw
  - Г-100.00.003 _ Нож(5.11).cdw
  - Г-100.00.012 _ Шайба(5.11).cdw
  - Г-100.00.010 _ Болт прижимной(5.11).cdw
  - Г-100.00.004 _ Кольцо(5.11).cdw
  - Г-100.00.011 _ Крышка(5.11).cdw
  - Г-100.00.001 _ Матрица(5.11).cdw
