Камера полимеризации 1780х1780х1780

1563

500

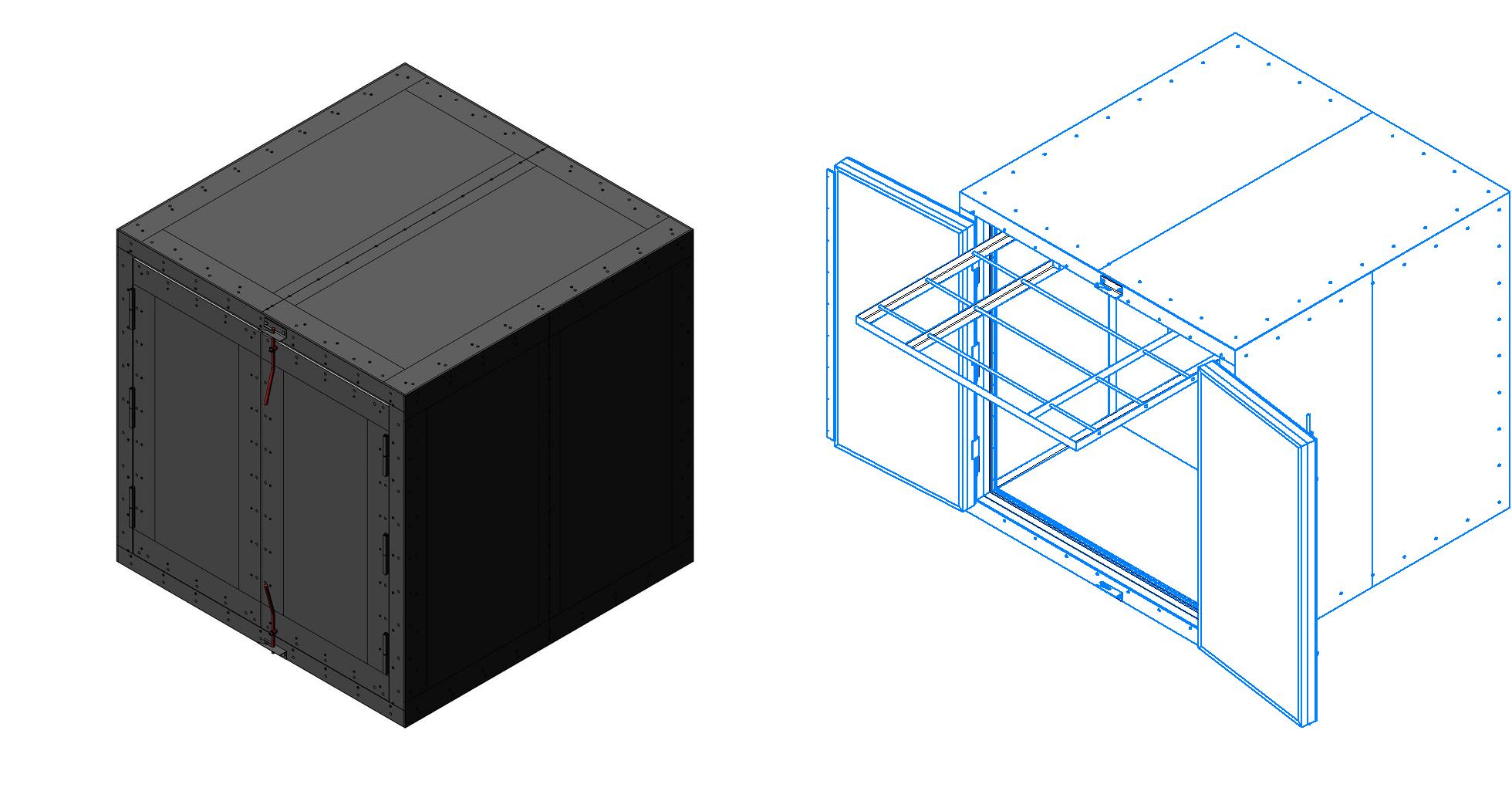

3D модель Камера полимеризации 1780х1780х1780

Камера полимеризации для нанесения и полимеризации порошкового покрытия с выдвижной рамой для подвески деталей, внутренний габарит 1780х1780х1780

камера Камера полимеризации печь полимеризации полимеризации

Автор

Gluk

Дата

07.05.2020

Язык

Русский

Состав

3D сборка и комплект чертежей

Софт

КОМПАС-3D v18.1 Как открыть?

Содержимое архива

Камера полимеризации
- Камера полимеризации.jpg
- Кп1-02.00.00-01 МС _ Дверь правая в сборе.a3d
- Кп1-02.00.05 _ Лист №9.cdw
- Кп1-01.01.06 МД _ Уголок 50х50х3.m3d
- Кп1-03.00.02 МД _ Палец.m3d
- Кп1-02.01.00-01 СБ _ Каркас правой двери Сборочный чертеж.cdw
- Кп1-02.01.04 _ Притвор.cdw
- Кп1-01.00.06 МД _ Полоса.m3d
- Кп1-02.01.05 _ Шпилька.cdw
- Кп1-01.01.02 _ Уголок 50х50х3.cdw
- Кп1-01.00.00 МС _ Корпус.a3d
- Кп1-02.00.03 МД _ Полоса.m3d
- Заклёпка вытяжная ф4х12,потайной буртик.m3d
- Кп1-01.00.00 МС _ Корпус.spw
- Кп1-01.01.20 СБ _ Полупетля Сборочный чертеж.cdw
- Кп1-01.01.00 МС _ Каркас.spw
- Кп1-01.00.01 _ Лист №1.cdw
- Кп1-01.01.06 _ Уголок 50х50х3.cdw
- Кп1-02.00.03 _ Полоса.cdw
- Кп1-02.01.04 МД _ Притвор.m3d
- Кп1-01.01.00 СБ _ Каркас Сборочный чертеж.cdw
- Кп1-02.01.00-01 МС _ Каркас правой двери.spw
- Уплотнитель силиконовый Р образный.m3d
- Кп1-03.00.01 _ Втулка.cdw
- Кп1-04.00.01 _ Уголок 50х50х3.cdw
- Кп1-01.01.10 МС _ Основание.spw
- Кп1-02.01.05 МД _ Шпилька.m3d
- Кп1-00.00.00 МС _ Камера полимеризации в сборе.spw
- Кп1-01.00.12 МД _ Лист №8.m3d
- Кп1-04.00.02 МД _ Ролик.m3d
- Кп1-01.00.04 МД _ Лист №4.m3d
- Кп1-01.01.10 МС _ Основание.a3d
- Кп1-02.01.03 МД _ Лист №7.m3d
- Кп1-02.00.00 СБ _ Дверь левая в сборе Сборочный чертеж.cdw
- Кп1-01.00.10 _ Фиксатор уплотнения.cdw
- Кп1-04.00.02 _ Ролик.cdw
- Кп1-02.01.02 МД _ Уголок 50х50х3.m3d
- Кп1-02.00.01 _ Фиксатор уплотнения.cdw
- Кп1-01.00.10 МД _ Фиксатор уплотнения.m3d
- Кп1-02.01.01 МД _ Уголок 50х50х3.m3d
- Кп1-04.00.03 _ Пруток.cdw
- Кп1-03.00.02 _ Палец.cdw
- Кп1-04.00.01 МД _ Уголок 50х50х3.m3d
- Кп1-02.00.05-01 _ Лист №9.cdw
- Кп1-01.01.01 _ Уголок 50х50х3.cdw
- Кп1-03.00.00 МС _ Шкворень.spw
- Кп1-02.01.00-01 МС _ Каркас правой двери.a3d
- Кп1-02.01.00 СБ _ Каркас двери Сборочный чертеж.cdw
- Кп1-02.00.02 МД _ Полоса.m3d
- Кп1-01.01.00 МС _ Каркас.a3d
- Кп1-01.00.01 МД _ Лист №1.m3d
- Кп1-01.01.11 _ Уголок 50х50х3.cdw
- Кп1-03.00.03 МД _ Ручка.m3d
- Кп1-00.00.00 МС _ Камера полимеризации в сборе.a3d
- Кп1-01.00.06 _ Полоса.cdw
- Кп1-01.00.13 МД _ Затвор.m3d
- Кп1-01.01.21 _ Основание петли.cdw
- Кп1-01.00.07 _ Полоса.cdw
- Кп1-04.00.00 МС _ Тележка подвесная.a3d
- Кп1-01.01.22 _ Втулка.cdw
- Кп1-01.01.21 МД _ Основание петли.m3d
- Кп1-02.00.00-01 МС _ Дверь правая в сборе.spw
- Кп1-01.01.20 МД _ Полупетля.a3d
- Кп1-01.01.20 МД _ Полупетля.spw
- Кп1-01.00.09 МД _ Лист №6.m3d
- Кп1-02.00.02 _ Полоса.cdw
- Кп1-01.01.01 МД _ Уголок 50х50х3.m3d
- Кп1-02.00.00-01 СБ _ Дверь правая в сборе Сборочный чертеж.cdw
- Кп1-04.00.04 МД _ Уголок 50х50х3.m3d
- Кп1-01.00.05 МД _ Лист №5.m3d
- Кп1-01.00.13 _ Затвор.cdw
- Кп1-01.01.22 МД _ Втулка.m3d
- Кп1-02.01.02 _ Уголок 50х50х3.cdw
- Кп1-02.01.00 МС _ Каркас двери.a3d
- Кп1-01.00.00 СБ _ Корпус Сборочный чертеж.cdw
- Уплотнитель силиконовый Р образный 10х20 мм(1).m3d
- Кп1-01.01.05 МД _ Уголок 50х50х3.m3d
- Кп1-01.01.12 МД _ Уголок 50х50х3.m3d
- Кп1-01.00.11 МД _ Лист №7.m3d
- Кп1-01.01.13 _ Лист.cdw
- Кп1-01.01.12 _ Уголок 50х50х3.cdw
- Кп1-04.00.03 МД _ Пруток.m3d
- Кп1-03.00.00 СБ _ Шкворень Сборочный чертеж.cdw
- Кп1-02.00.00 МС _ Дверь левая в сборе.a3d
- Кп1-03.00.00 МС _ Шкворень.a3d
- Кп1-04.01.03 _ Ось.cdw
- Кп1-01.00.02 МД _ Лист №2.m3d
- Кп1-03.00.01 МД _ Втулка.m3d
- Кп1-00.00.00 СБ _ Камера полимеризации Сборочный чертёж.cdw
- Кп1-01.01.13 МД _ Лист.m3d
- Кп1-02.00.05 МД _ Лист №9.m3d
- Кп1-02.00.00 МС _ Дверь левая в сборе.spw
- Кп1-01.00.08 МД _ Полоса.m3d
- Кп1-04.00.05 МД _ Ось.m3d
- Кп1-03.00.03 _ Ручка.cdw
- Кп1-00.00.01 МД _ Затвор.m3d
- Кп1-01.01.03 _ Уголок 50х50х3.cdw
- Кп1-04.00.00 СБ _ Тележка подвесная Сборочный чертеж.cdw
- Кп1-01.01.03 МД _ Уголок 50х50х3.m3d
- Кп1-01.01.05 _ Уголок 50х50х3.cdw
- Кп1-02.01.01 _ Уголок 50х50х3.cdw
- Кп1-01.01.10 СБ _ Рама основания Сборочный чертеж.cdw
- Кп1-02.01.03 _ Лист №7.cdw
- Мат ТЕХНОНИКОЛЬ 100 мм ТУ 5762-006-74182181-2014.m3d
- Кп1-01.01.02 МД _ Уголок 50х50х3.m3d
- Кп1-01.00.07 МД _ Полоса.m3d
- Кп1-02.00.01 МД _ Фиксатор уплотнения.m3d
- Кп1-04.00.04 _ Уголок 50х50х3.cdw
- Кп1-02.01.00 МС _ Каркас двери.spw
- Кп1-01.01.11 МД _ Уголок 50х50х3.m3d
- Кп1-04.00.00 _ Тележка подвесная.spw
