Колонна ректификационная насадочная этанол-вода

Воронежский государственный университет Инженерных технологии
кафедра машины и аппараты химических производств
курсовой проект по дисциплине "тепло-массо-обмен"
на тему "расчет и проектирование Ректификационная установка"
Воронеж 2014

Рассчитать и спроектировать ректификационную установку непрерывного Действия для разделения под атмосферным давлением бинарной смеси этанол-вода в схеме производства этанола сернокислотной гидратацией этилена.
Производительность установки по исходной смеси – GF=10500 кг/ч. Массовая доля легколетучего компонента в исходной смеси – хF=27 % масс., в дистилляте - хд=85 % масс., в кубовом остатке – хW=0,4 % масс.
Температура исходной смеси - tсм=19 ºС. Смесь этанол-вода подается в ректификационную колону при температуре кипения. Давление греющего пара – р=300 кПа. Температура кубового остатка после выхода его из холодильника – tхолw=48 ºС, температура дистиллята после холодильника - tхолд=37 ºС. Тип колонны насадочная.

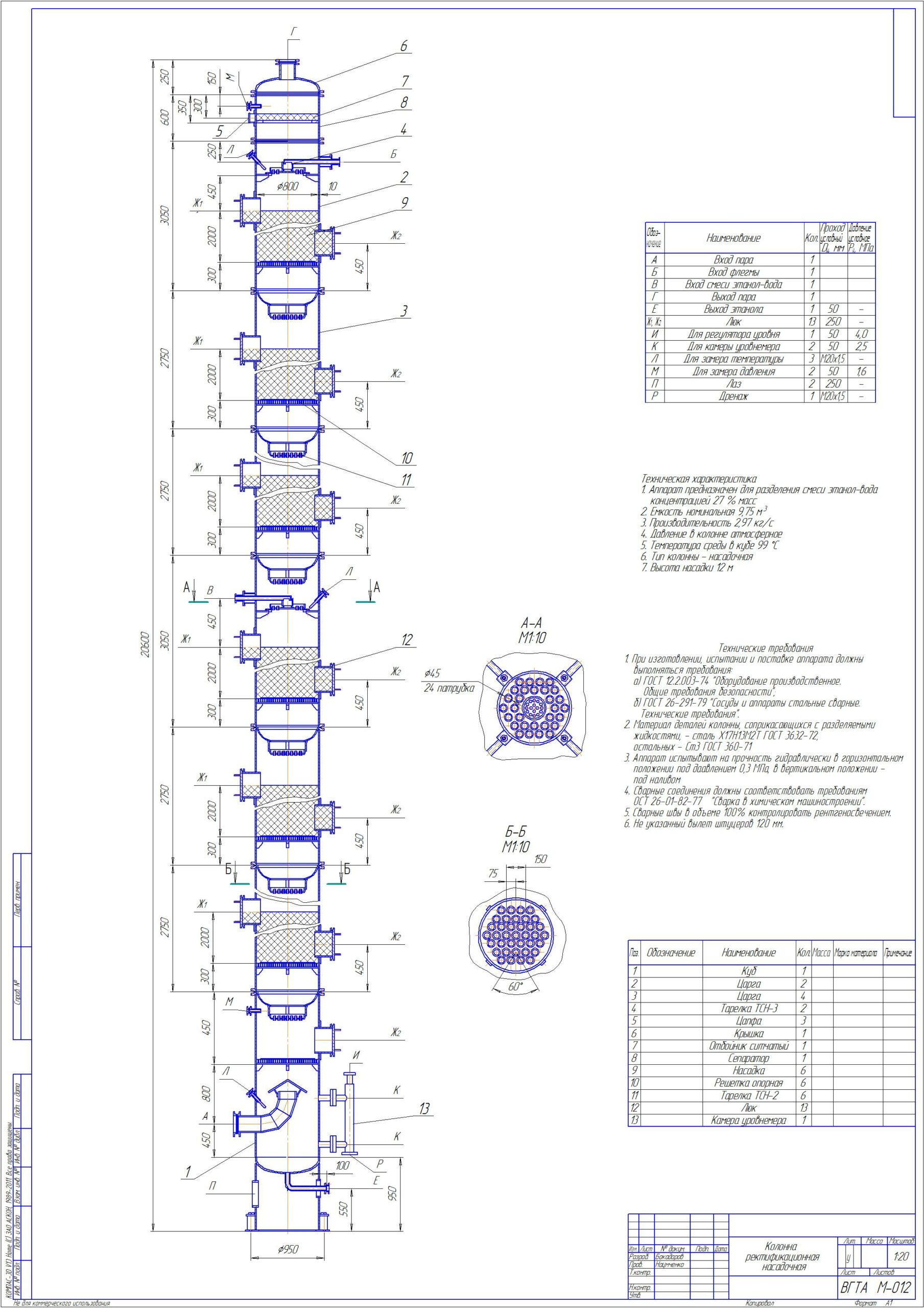

Техническая характеристика колонны
1. Аппарат предназначен для разделения смеси этанол-вода концентрацией 27 % масс
2. Емкость номинальная 9,75 м
3. Производительность 2,97 кг/с
4. Давление в колонне атмосферное
5. Температура среды в кубе 99 С
6. Тип колонны - насадочная
7. Высота насадки 12 м
