Комплект КД монжус 6,3 м3

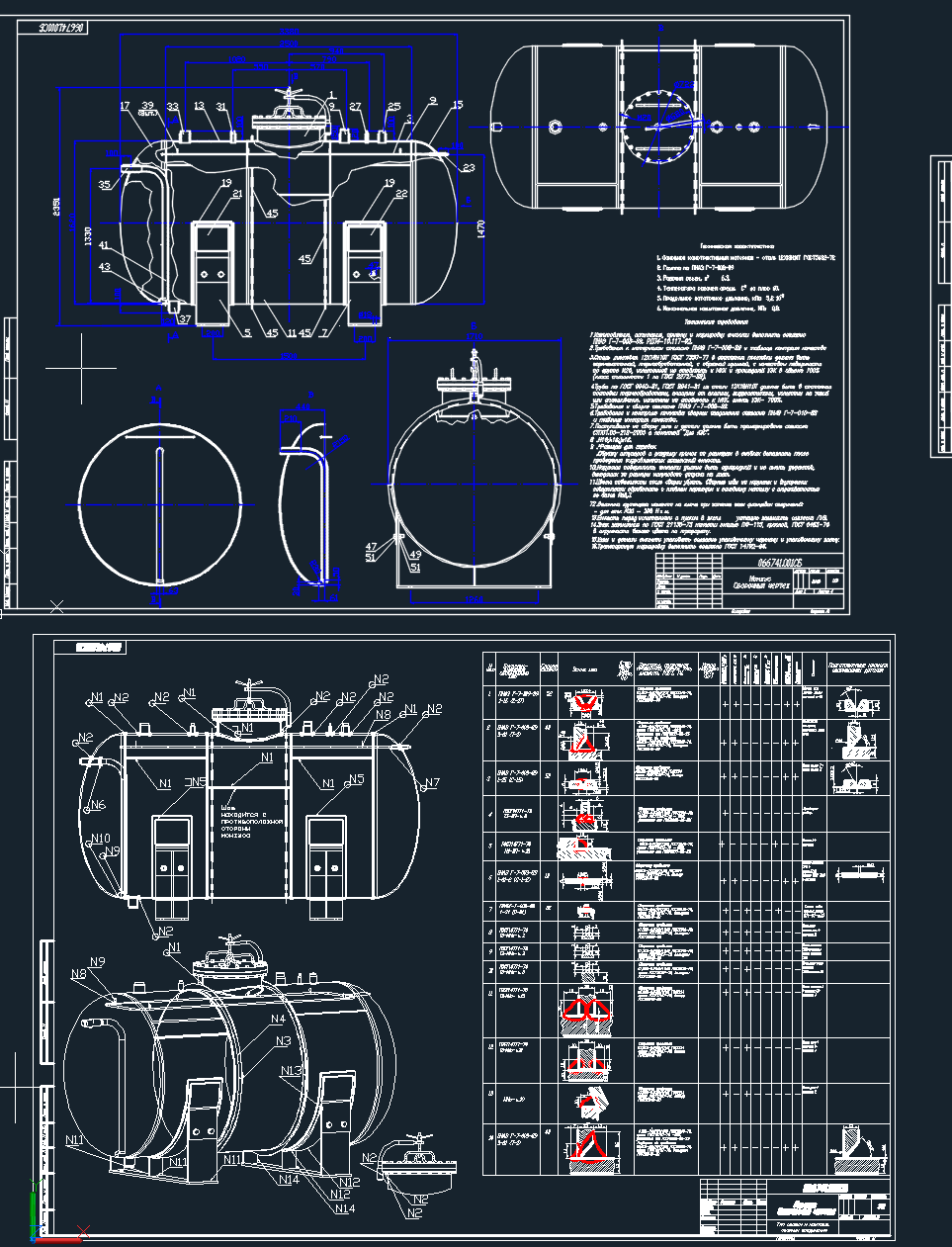

Комплект конструкторской документации на монжус системы временного хранения жидких радиоактивных отходов. Данный монжус предназначен для перекачивания жидких радиоактивных отходов (ЖРО) из емкости в емкость, для подачи на установку изотропной очистки тритийсодержащих ЖРО и сбора протечек из приямков технологических помещений реакторного комплекса.

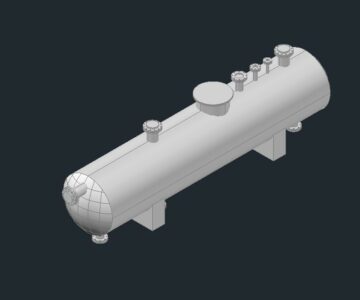

Монжус представляет собой горизонтальный цилиндрический сосуд цельносварной конструкции, имеющий эллиптические днища, установленный на опоры.
Устройство имеет ряд следующих конструктивных элементов:
- штуцера (патрубки) для подвода и отвода среды;
- аварийный (патрубок) для слива;
- штуцера (патрубки) для подачи сжатого воздуха, сброса воздуха в систему сдувок, КИП, подачи дезактивирующих растворов в спринклерное устройство;
- строповые устройства;
- люк;
- наружную лестницу;
- спринклерное устройство;
- опоры.

Ниже представлены основные технические характеристики емкости:

Давление рабочее: 0,8 МПа
Остаточное давление: 5,2х10-3 кПа
Давление расчетное: 0,816 МПа
Давление пробное: 1,1 МПа
Температура рабочей среды: 60 градусов Цельсия
Температура расчетная: 60 градусов Цельсия
Рабочая среда: ЖРО
Вместимость: 6,3 м3
Класс безопасности по НП 033-01: 3Н
Группа по ПНАЭ Г-7-008-89: С
Категория сейсмостойкости по НП-031-01: I
Класс герметичности по ПНАЭ Г-7-019-89: IV
Вид климатического исполнения по ГОСТ15150-69: УХЛ3.1
Тип атмосферы по ГОСТ15150-69: II
Число циклов нагружения в различных режимах эксплуатации
- полное количество сливов и наливов за весь период эксплуатации: 2610
- количество гидроиспытаний за весь период эксплуатации: 50
Срок службы: не менее 50 лет
Прибавка на коррозию и эрозию: 0,1 мм
Основной конструкционный материал: Сталь 12Х18Н10Т ГОСТ 5632-72
Материал наружных лестниц и опор: Сталь 12Х18Н10Т ГОСТ 5632-72
Масса монжуса: не более 2500 кг
Масса монжуса при гидроиспытаниях: не более 8800 кг
Габаритные размеры
- длина: не более 3400 мм
- ширина: не более 1772 мм
- высота: не более 2405 мм
