Конвейер-охладитель Rotoform

0
3
384
7
0
100

Пермский национальный исследовательский политехнический университет
Кафедра машины и аппараты производственных процессов
Дипломный проект по дисциплине "Процессы и аппараты химических производств"
На тему: "Модернизация процесса гранулирования серы"
Пермь 2010

Блок гранулирования серы включает три РОТОФОРМа 33-FQ-101А/В/С, производительностью 4 т/ч каждый. Каждый РОТОФОРМ работает независимо друг от друга.

В данном курсовом проекте рассмотрена установка гранулирования и отгрузки элементарной серы тит. 522 в составе производства серы. Была предложена модернизация основного оборудования для гранулирования серы - ROTOFORM 3000, путем замены оросительного охлаждения стальной ленты транспортера оборотной водой на испарительное охлаждение охлажденным паровым конденсатом.
В технологической части представлены численные эксперименты, проведенные при разных условиях работы гранулятора. Полученные результаты подтвердили принципиальную возможность применения нового метода охлаждения без уменьшения производительности оборудования.
В результате модернизации существенно упрощается технологическая схема, так как полностью исключается водооборотный цикл. Кроме того исключается коррозия оборудования, увеличивается межремонтный пробег оборудования.

Содержание
Введение 9
1 Технологические расчеты 10
1.1 Описание технологической схемы 10
1.2 Численный эксперимент №1 12
1.3 Численный эксперимент №2 27
1.4 Численный эксперимент№3 36
1.5 Результаты экспериментов 45
1.6 Расчет толщины жидкостной пленки 46
1.7 Расчет требуемой площади канала для охлаждающего воздуха 47
1.8 Выводы по разделу 47
2 Прочностные расчеты 48
2.1 Расчет конвейера ROTOFORM 48
2.1.1 Предварительный расчет ленточного конвейера 48
2.1.2 Тяговый расчет ленточного конвейера 52
2.1.3 Проверочный расчет ленточного конвейера 54
2.2 Прочностной расчет трубопровода для подвода воды 57
2.3 Расчет фланцевого соединения на прочность и герметичность 61
2.4 Расчет корпуса бункера серы на прочность 66
2.4.1 Расчет толщины стенки цилиндрической обечайки 66
2.4.2 Расчет конического днища 67
3 Контрольно-измерительные приборы и средства автоматизации 68
3.1 Анализ технологического объекта управления 68
3.2 Технические средства автоматизации 69
4 Расчет экономической эффективности проекта 74
4.1 Технико-экономическое обоснование необходимости реконструкции 74
4.2 Расчет капитальных затрат на модернизацию 74
4.3 Расчет изменения ремонтных работ 77
4.4 Затраты на проведение капитального ремонта 79
4.5 Оценка коммерческой эффективности проекта 79
5 Безопасность жизнедеятельности 87
5.1 Анализ вредных и опасных факторов на установке производства серы 87
5.1.1 Характеристика производственного объекта 88
5.2. Меры безопасности при ведении технологического процесса и при выполнении регламентных производственных операций 89
5.2.1 Способы обезвреживания и нейтрализациипродуктов производства при розливах и авариях 91
5.2.2 Основные опасности производства 92
5.3 Мероприятия по технике безопасности 93
5.3.1 Мероприятия по производственной санитарии 93
5.4 Мероприятия по пожарной безопасности 94
5.5 Определение категории помещения гранулирования серы по взрывопожарной и пожарной опасности 97
Заключение 101


Сообщить о проблеме
Автор
user-avatar sasha_kungur
Дата
19.10.2020
Язык
Русский
Состав

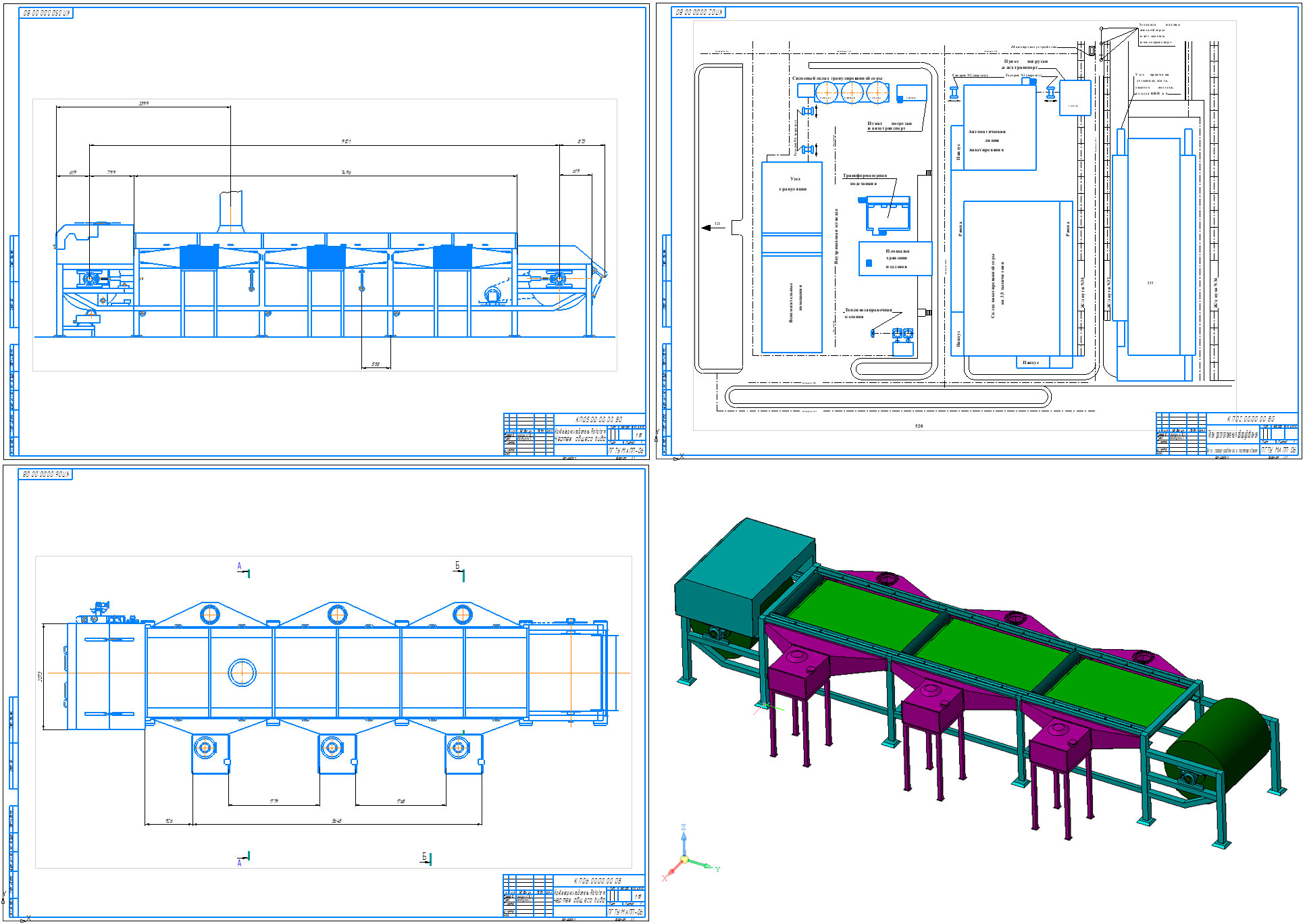

Общий вид (три листа), скребок, емкость, технологическая схема, ПЗ
Софт
КОМПАС-3D 14 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
        • icon-m3d
          Барабан левый.m3d
        • icon-m3d
          Барабан правый.m3d
        • icon-m3d
          Вал смачивания.m3d
        • icon-m3d
          Вентилятор.m3d
        • icon-m3d
          Держатель вала.m3d
        • icon-m3d
          Загагулиналеваянижняя.m3d
        • icon-m3d
          Загагуляправаянижняя.m3d
        • icon-m3d
          КОроб распределителя.m3d
        • icon-m3d
          Кожух.m3d
        • icon-m3d
          Кожух2.m3d
        • icon-m3d
          Кожух3.m3d
        • icon-m3d
          Кожух отвода.m3d
        • icon-m3d
          Кожух отвода2.m3d
        • icon-m3d
          Кожух отвода3.m3d
        • icon-m3d
          Колено трубы.m3d
        • icon-m3d
          Крышка емкости 1.m3d
        • icon-m3d
          Крышка емкости 2.m3d
        • icon-m3d
          Крышка емкости 3.m3d
        • icon-m3d
          Лента.m3d
        • icon-m3d
          Направляющая 2.m3d
        • icon-m3d
          Направляющая левая.m3d
        • icon-m3d
          Направляющая левая верхняя.m3d
        • icon-m3d
          Направляющая ленты.m3d
        • icon-m3d
          Направляющая правая верхняя.m3d
        • icon-m3d
          Направляющая правая нижняя.m3d
        • icon-m3d
          Опора 1.m3d
        • icon-m3d
          Опора 2.m3d
        • icon-m3d
          Опора 3.m3d
        • icon-m3d
          Опора вала.m3d
        • icon-m3d
          Опора вентилятора.m3d
        • icon-m3d
          Патрубок для воздуха.m3d
        • icon-m3d
          Растяжка1.m3d
        • icon-m3d
          Растяжка2.m3d
        • icon-m3d
          Растяжка3.m3d
        • icon-m3d
          Растяжка 4.m3d
        • icon-m3d
          Растяжка5.m3d
        • icon-m3d
          Растяжка Горизонтальная.m3d
        • icon-m3d
          Растяжка горизонтальняя нижняя.m3d
        • icon-m3d
          Ребро жесткости направляющей.m3d
        • icon-m3d
          Резина на вал.m3d
        • icon-m3d
          Труба 2.m3d
        • icon-m3d
          Труба 3.m3d
        • icon-m3d
          Уголок под направляющую 1.m3d
        • icon-m3d
          Уголок под направляющую 2.m3d
        • icon-m3d
          Уголок под направляющую 3.m3d
        • icon-m3d
          Уголок холостого ролика.m3d
        • icon-m3d
          Уголо под емкость.m3d
        • icon-m3d
          Фланец 1.m3d
        • icon-m3d
          Фланец 2.m3d
        • icon-m3d
          Фланец воздуха.m3d
        • icon-m3d
          Холостой валик.m3d
        • icon-m3d
          емкость.m3d
        • icon-m3d
          труба 1.m3d
      • icon-a3d
        Вал смачивания.a3d
      • icon-a3d
        Вентилятор.a3d
      • icon-cdw
        Вентилятор.cdw
      • icon-a3d
        Направляющая.a3d
      • icon-a3d
        Направляющая 2.a3d
      • icon-cdw
        Общий вид.cdw
      • icon-cdw
        Общий вид2.cdw
      • icon-cdw
        Общий вид с вентиляторами.cdw
      • icon-cdw
        Общий вид с вентиляторами2.cdw
      • icon-a3d
        РОТОФОРМ.a3d
      • icon-a3d
        Трубопровод отвода воздуха.a3d
      • icon-a3d
        Штуцер воздуха.a3d
      • icon-a3d
        вентилятор с кожухом1.a3d
      • icon-a3d
        вентилятор с кожухом2.a3d
      • icon-a3d
        вентилятор с кожухом3.a3d
      • icon-cdw
        для кожуха.cdw
      • icon-a3d
        емкость.a3d
    • icon-cdw
      Общий вид 1.cdw
    • icon-png
      Общий вид 1.png
    • icon-cdw
      Общий вид 2.cdw
    • icon-cdw
      Общий вид 3.cdw
    • icon-cdw
      План расположения оборудования.cdw
    • icon-cdw
      Скребок1.cdw
    • icon-cdw
      Строительный.cdw
    • icon-cdw
      Технологическая схема.cdw
    • icon-cdw
      емкость.cdw
  • icon-doc
    1 Введение.doc
  • icon-doc
    2 Описание технологической схемы.doc
  • icon-doc
    6 Заключение.doc
  • icon-doc
    Задание к диплому.doc
  • icon-matcad2
    Механический расчет.xmcd
  • icon-doc
    Содержание.doc
  • icon-doc
    Список литературы.doc
  • icon-matcad2
    Технологический расчет.xmcd
  • icon-doc
    Титульный лист.doc
