Кожухотрубчатый конденсатор серы

300

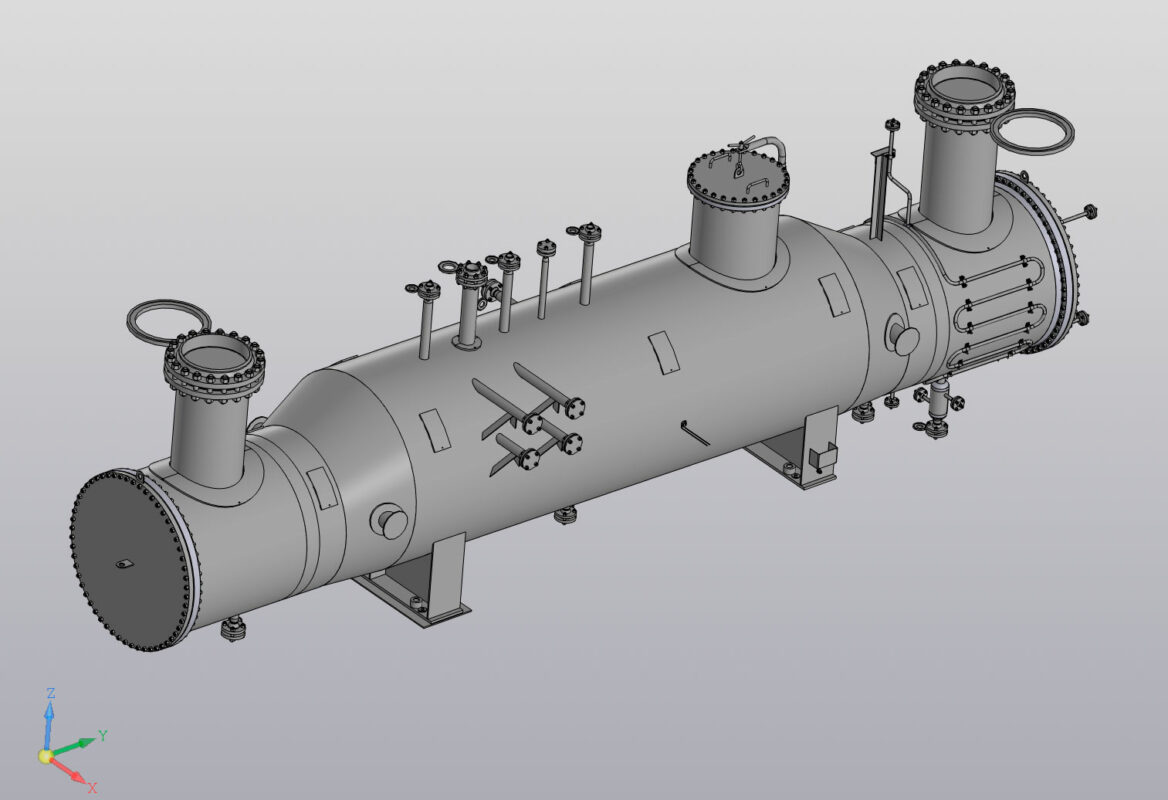

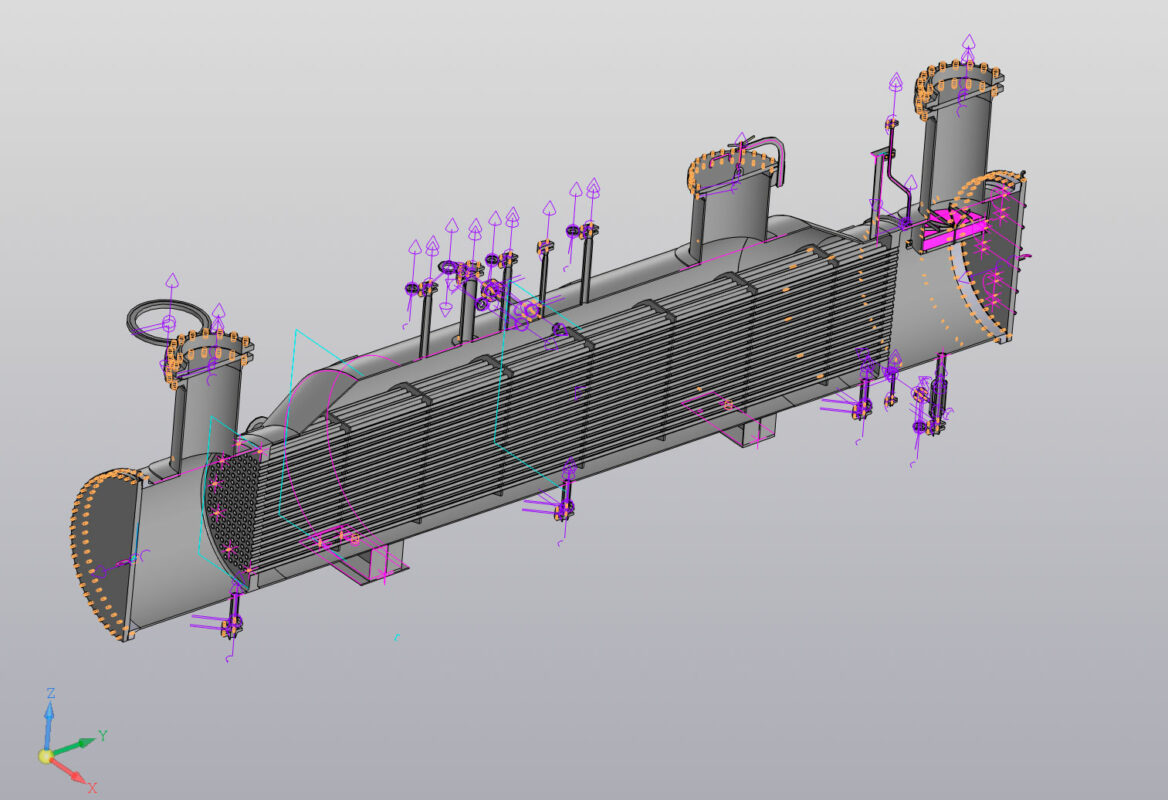

3D модель кожухотрубчатого конденсатора серы, выполненного в Компас v.22. На выходном штуцере предусмотрен отбойник для исключения уноса жидкой серы, а в камере вывода серы - змеевик обогрева для исключения кристаллизации жидкой серы.

3D Модели конденсатор Конденсатор серы сера

Автор

Игнат Лебядкин

Дата

07.08.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Детали
- КГ-7103.00.00.001 - Обечайка.m3d
- КГ-7103.00.00.002 - Переход эксцентрический.m3d
- КГ-7103.00.00.003 - Обечайка.a3d
- КГ-7103.00.00.003 - Обечайка.m3d
- КГ-7103.00.00.004 - Решетка трубная.m3d
- КГ-7103.00.00.005 - Крышка фланцевая 1200-1,6.m3d
- КГ-7103.00.00.006 - Обечайка.m3d
- КГ-7103.00.00.007 - Кольцо укрепляющее.m3d
- КГ-7103.00.00.008 - Кольцо укрепляющее.m3d
- КГ-7103.00.00.009 - Кольцо укрепляющее.m3d
- КГ-7103.00.00.010 - Серьга.m3d
- КГ-7103.00.00.011 - Серьга.m3d
- КГ-7103.00.00.012 - Хомут.m3d
- КГ-7103.00.00.013 - Шайба.m3d
- КГ-7103.00.00.014 - Шпилька.m3d
- КГ-7103.00.00.015 - Фиксатор отбойника.m3d
- КГ-7103.00.00.016 - Платик.m3d
- КГ-7103.00.00.017 - Платик.m3d
- КГ-7103.00.00.018 - Кронштейн таблички фирменной.m3d
КГ-7103.00.14.000 СБ - Штуцер 50-4,0 (N3)
- КГ-7103.00.14.000 - Штуцер 50-4,0.a3d
- КГ-7103.00.14.001 - Патрубок.m3d
Отбойник
- Верхняя часть.m3d
- Нижняя часть.m3d
- Сборка отбойник.a3d
- Сетка.m3d
КГ-7103.00.26.000 СБ - Штуцер 50-6,3 (N20)
- КГ-7103.00.26.000 - Штуцер 50-6,3.a3d
- КГ-7103.00.26.001 - Патрубок.m3d
- КГ-7103.00.26.002 - Фланец 50-63-11-1-F-09Г2С-IV ГОСТ 33259-2015.m3d
- КГ-7103.00.26.003 - Фланец 50-63-11-1-E-09Г2С-IV ГОСТ 33259-2015.m3d
КГ-7103.00.25.000 СБ - Узел заземления
- КГ-7103.00.25.000 - Узел заземления.a3d
- КГ-7103.00.25.001 - Шпилька.m3d
КГ-7103.00.24.000 СБ - Цапфа
- КГ-7103.00.24.000 - Цапфа.a3d
- КГ-7103.00.24.001 - Кольцо.m3d
- КГ-7103.00.24.002 - Патрубок.m3d
КГ-7103.00.23.000 СБ - Цапфа
- КГ-7103.00.23.000 - Цапфа.a3d
- КГ-7103.00.23.001 - Кольцо.m3d
- КГ-7103.00.23.002 - Патрубок.m3d
- КГ-7103.00.23.003 - Заглушка.m3d
КГ-7103.00.22.000 СБ - Обечайка отбойника
- КГ-7103.00.22.000 СБ - Обечайка отбойника.a3d
- КГ-7103.00.22.001 - Обечайка.m3d
- КГ-7103.00.22.002 - Ограничитель.m3d
- КГ-7103.00.22.003 - Ушко.m3d
КГ-7103.00.21.000 СБ - Опора подвижная
- КГ-7103.00.21.000 - Опора подвижная.a3d
- КГ-7103.00.21.001 - Ребро.m3d
- КГ-7103.00.21.002 - Ребро.m3d
- КГ-7103.00.21.003 - Ребро.m3d
- КГ-7103.00.21.004 - Ребро.m3d
- КГ-7103.00.21.005 - Плита опорная.m3d
- КГ-7103.00.21.006 - Лист подкладной.m3d
КГ-7103.00.20.000 СБ - Опора неподвижная
- КГ-7103.00.20.000 - Опора неподвижная.a3d
- КГ-7103.00.20.001 - Ребро.m3d
- КГ-7103.00.20.002 - Ребро.m3d
- КГ-7103.00.20.003 - Ребро.m3d
- КГ-7103.00.20.004 - Ребро.m3d
- КГ-7103.00.20.005 - Плита опорная.m3d
- КГ-7103.00.20.006 - Шайба.m3d
- КГ-7103.00.20.007 - Втулка резьбовая.m3d
КГ-7103.00.19.000 СБ - Змеевик обогрева
- КГ-7103.00.19.000 - Змеевик обогрева.a3d
КГ-7103.00.18.000 СБ - Змеевик обогрева
- КГ-7103.00.18.000 - Змеевик обогрева.a3d
КГ-7103.00.17.000 СБ - Штуцер 50-4,0 (N13-2, N14-2)
- КГ-7103.00.17.000 - Штуцер 50-4,0.a3d
- КГ-7103.00.17.001 - Патрубок.m3d
КГ-7103.00.16.000 СБ - Штуцер 50-4,0 (N13-1, N14-1)
- КГ-7103.00.16.000 - Штуцер 50-4,0.a3d
- КГ-7103.00.16.001 - Патрубок.m3d
КГ-7103.00.15.000 СБ - Штуцер 25-6,3 (N11)
- КГ-7103.00.15.000 - Штуцер 25-6,3.a3d
- КГ-7103.00.15.001 - Патрубок.m3d
КГ-7103.00.13.000 СБ - Штуцер 50-4,0 (N10)
- КГ-7103.00.13.000 - Штуцер 50-4,0.a3d
- КГ-7103.00.13.001 - Патрубок.m3d
КГ-7103.00.06.000 СБ - Люк 600-1,6 (N12)
- КГ-7103.00.06.000 - Люк 600-1,6.a3d
- КГ-7103.00.06.100 - Фланец в сборе.a3d
- КГ-7103.00.06.100 СБ - Устройство подъемно-поворотное
  - КГ-7103.00.06.100 - Устройство подъемно-поворотное.a3d
  - КГ-7103.00.06.101 - Втулка.m3d
  - КГ-7103.00.06.102 - Кронштейн.m3d
  - КГ-7103.00.06.103 - Серьга.m3d
  - КГ-7103.00.06.104 - Болт.m3d
  - КГ-7103.00.06.105 - Ребро.m3d
  - КГ-7103.00.06.106 - Ручка.m3d
  - КГ-7103.00.06.110 - Втулка.m3d
  - КГ-7103.00.06.111 - Втулка.m3d
  - КГ-7103.00.06.120 - Рукоятка.a3d
  - КГ-7103.00.06.121 - Гайка.m3d
  - КГ-7103.00.06.122 - Ручка.m3d
- КГ-7103.00.06.101 - Обечайка.m3d
КГ-7103.00.01.000 СБ - Камера распределительная 1
- КГ-7103.00.01.000 - Камера распределительная 1.a3d
- КГ-7103.00.01.001 - Обечайка.m3d
КГ-7103.00.02.000 СБ - Камера распределительная 2
- КГ-7103.00.02.000 - Камера распределительная 2.a3d
- КГ-7103.00.02.001 - Обечайка.m3d
КГ-7103.00.03.000 СБ - Каркас трубного пучка
- КГ-7103.00.03.000 - Каркас трубного пучка.a3d
- КГ-7103.00.03.001 - Решетка трубная.m3d
- КГ-7103.00.03.002 - Перегородка.m3d
- КГ-7103.00.03.003 - Стяжка.m3d
- КГ-7103.00.03.004 - Полоса скольжения.m3d
КГ-7103.00.04.000 СБ - Штуцер 500-2,5 (N1)
- КГ-7103.00.04.000 - Штуцер 500-2,5.a3d
- КГ-7103.00.04.100 - Фланец в сборе.a3d
- КГ-7103.00.04.101 - Обечайка.m3d
КГ-7103.00.05.000 СБ - Штуцер 500-2,5 (N2)
- КГ-7103.00.05.000 - Штуцер 500-2,5.a3d
- КГ-7103.00.05.100 - Фланец в сборе.a3d
- КГ-7103.00.05.101 - Обечайка.m3d
КГ-7103.00.07.000 СБ - Штуцер 50-4,0 (N6)
- КГ-7103.00.07.000 - Штуцер 50-4,0.a3d
- КГ-7103.00.07.001 - Патрубок.m3d
- КГ-7103.00.07.002 - Фланец 50-40-11-1-F-09Г2С-IV по типу ГОСТ 33259-2015.m3d
КГ-7103.00.08.000 СБ - Штуцер 50-4,0 (N19)
- КГ-7103.00.08.000 - Штуцер 50-4,0.a3d
- КГ-7103.00.08.001 - Патрубок.m3d
КГ-7103.00.09.000 СБ - Штуцер 100-2,5 (N4)
- КГ-7103.00.09.000 - Штуцер 100-2,5.a3d
- КГ-7103.00.09.001 - Патрубок.m3d
- КГ-7103.00.09.002 - Фланец 100-25-11-1-F-09Г2С-IV по типу ГОСТ 33259-2015.m3d
КГ-7103.00.10.000 СБ - Штуцер 50-4,0 (N7)
- КГ-7103.00.10.000 - Штуцер 50-4,0.a3d
- КГ-7103.00.10.001 - Патрубок.m3d
КГ-7103.00.11.000 СБ - Штуцер 50-4,0 (N20)
- КГ-7103.00.11.000 - Штуцер 50-4,0.a3d
- КГ-7103.00.11.001 - Патрубок.m3d
КГ-7103.00.12.000 СБ - Штуцер 50-4,0 (N9)
- КГ-7103.00.12.000 - Штуцер 50-4,0.a3d
- КГ-7103.00.12.001 - Патрубок.m3d
- КГ-7103.00.12.002 - Рубашка.m3d
- КГ-7103.00.12.100 - Штуцер 20-4,0
  - КГ-7103.00.12.100 - Штуцер 20-4,0.a3d
  - КГ-7103.00.12.101 - Патрубок.m3d
КГ-7103.00.00.000 - Конденсатор серы.a3d
Прокладка ПУТГм Б-1200-1,6-4 ТУ 5728-013-93978201.m3d
Сборка.stp
Скоба С2 ГОСТ 17314-81.m3d
Штырь Ш2-260 ГОСТ 17314-81.m3d
