Насадочная абсорбционная колонна ∅1000мм

Казанский национальный исследовательский технологический университет
Кафедра процессов и аппаратов химической технологии
Курсовой проект по дисциплине "процессы и аппараты пищевых производств".

расчет насадочной абсорбционной колонны включает в себя:
Технологический расчет
Оптимизация
Гидравлический расчет
Механический расчет

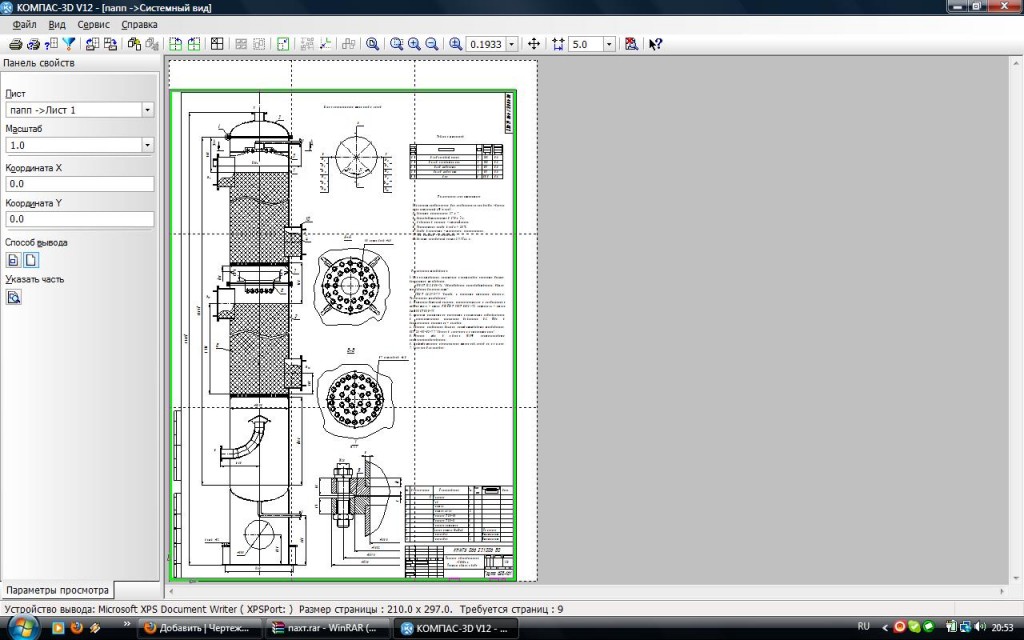

Конструктивный расчет. чертеж общего вида колонны на формате А1, чертеж функциональной схемы на А1

Абсорбцией называют процесс поглощения газов или паров из газовых или паро-газовых смесей жидкими поглотителями (абсорбентами).
Согласно заданию был произведен расчет и проектирование насадочного абсорбера. Насадка - керамические кольца Рашига неупорядоченные, размером 15мм. Расход абсорбента на 25% больше оптимального. Действительная скорость газа в абсорбере составляет 80% от предельной скорости (режима захлебывания). Диаметр абсорбера 1000мм, высота насадки 29914мм, проектная высота цилиндрической части абсорбера проектная 34261мм. Насадка укладывается слоями, в 6 слоев по 4770мм.
Цилиндрическая обечайка из стали Х18Н10Т;
Днище 1000-8 ГОСТ 6533-82;
Крышка 1000-8 ГОСТ 6533-82;
Фланец 1-1000-3 ОСТ 26-426-82;
Прокладка 1-1000-3 ОСТ 26-430-79;
Болт М20*1,5-6g*90 ГОСТ 7795-70;
Опора 2-1000-0,25-0,125-1300 АТК 24200,04-90;
Штуцер 150-0,6-1-1-210-Ст3пс АТК 24.218.06-90;
Штуцер 50-0,6-1-1-210-Ст3пс АТК 24.218.06-90;
Люк 1-500-0,1-1 ОСТ 26-2002- 83;
Решетка 1-1000-15 МН 4095-62;
Тарелка ТСН-II 10-2 ОН 26-01-15-65;
Тарелка ТСН-III 10-2 ОН 26-01-15-65.
