Оборудование для очистки стоков (компоновочная схема)

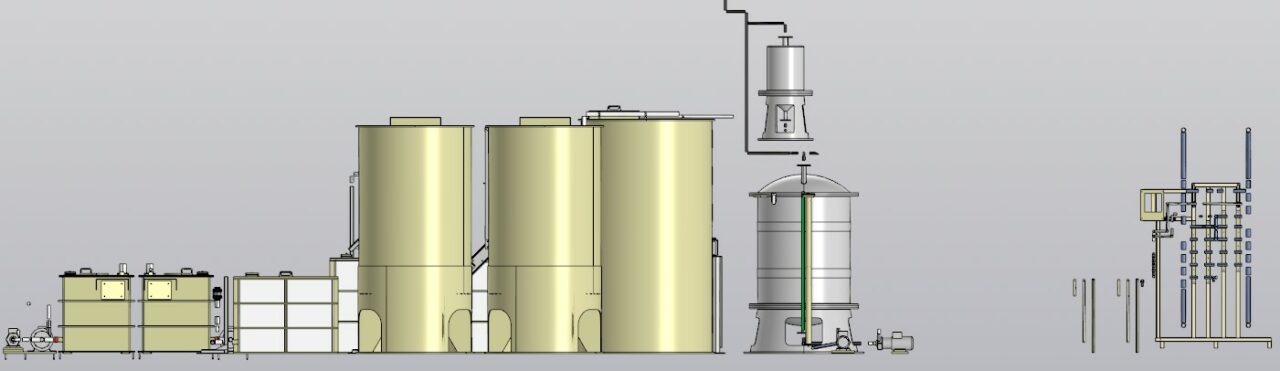

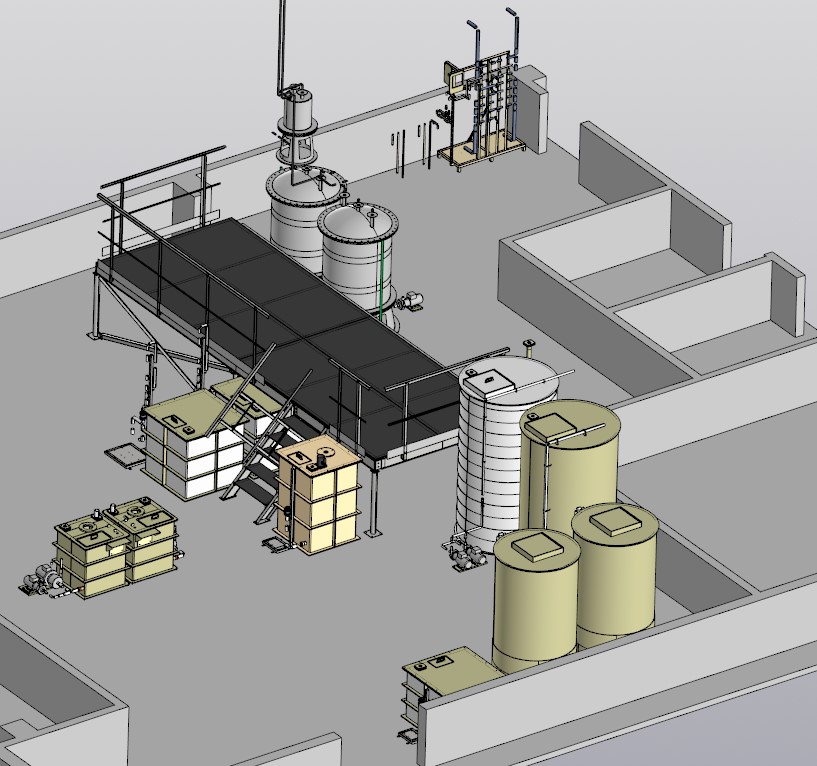

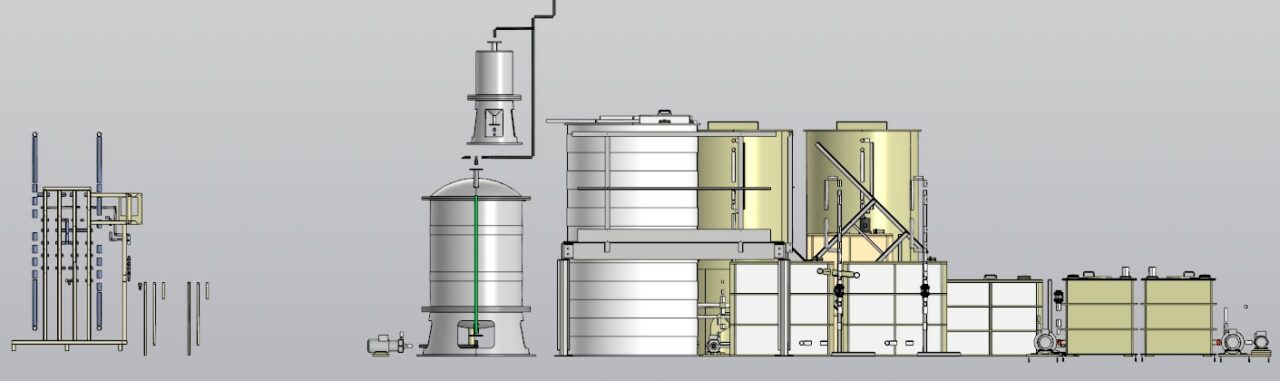

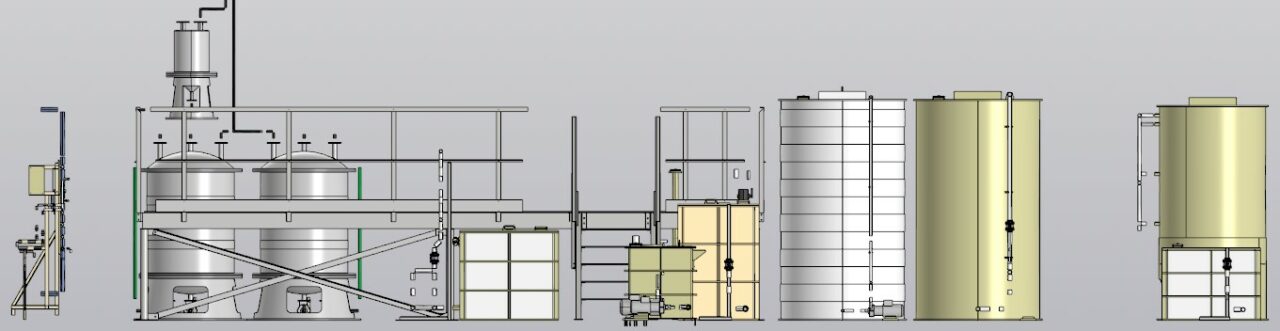

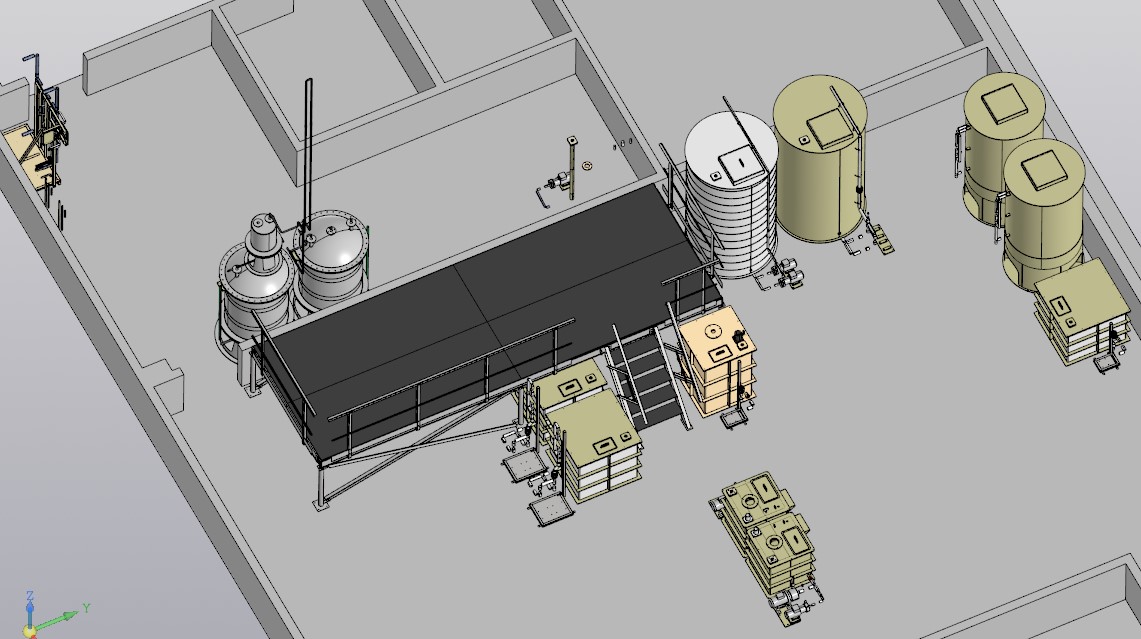

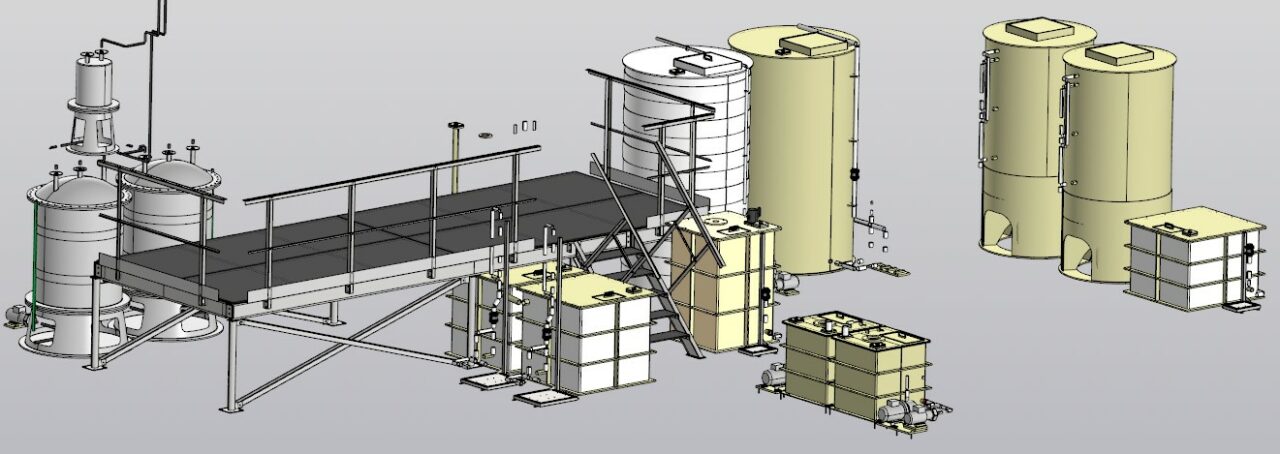

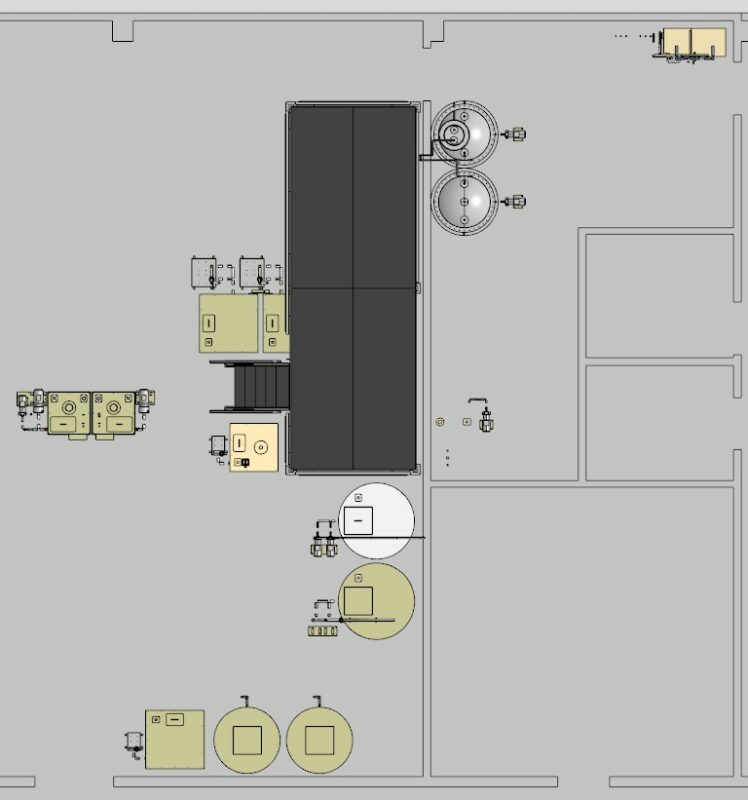

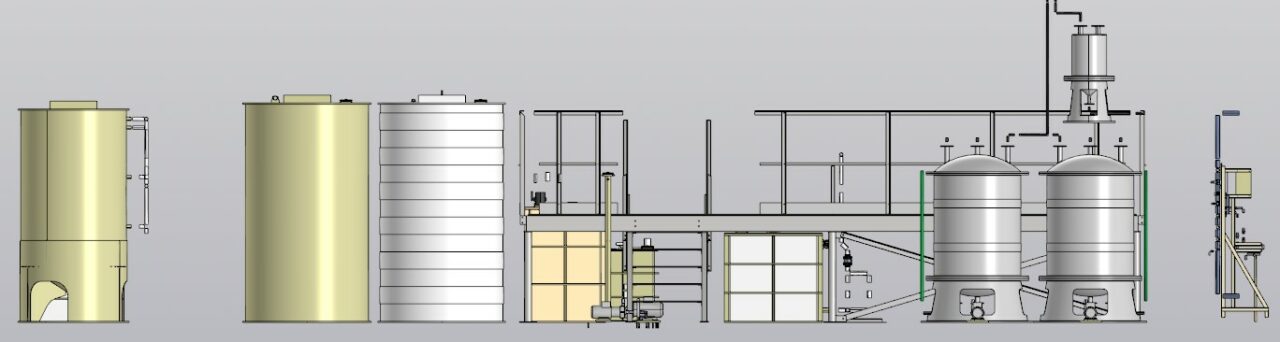

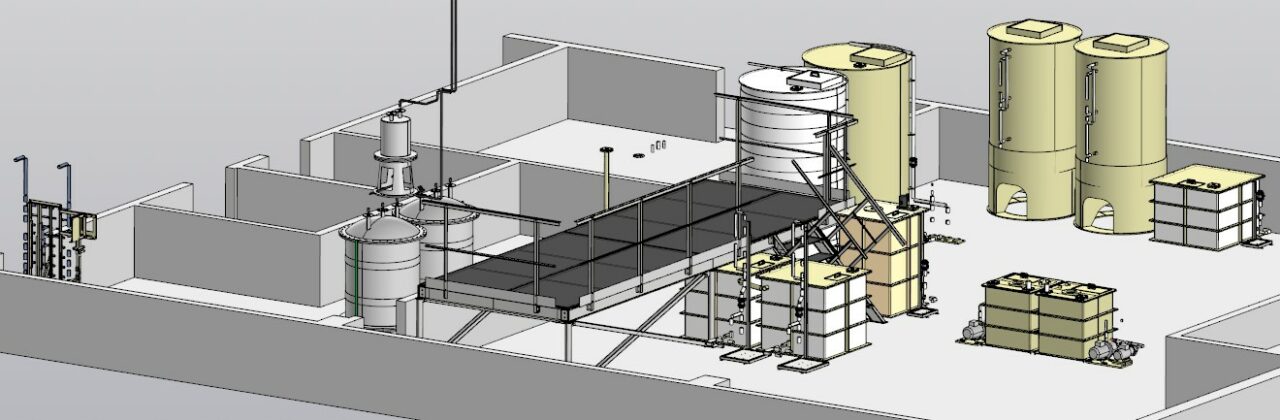

В модели представлена компоновочная схема размещения оборудования для очистки стоков в здании цеха. В модели отсутствует весь стандартный крепёж, а также фитинги и различная трубопроводная арматура. В модели отсутствуют датчики и электромонтажные элементы проводки и блоки управления.
Оборудование предназначено химической и механической очистки загрязнённых стоков.
Оборудование состоит из ёмкостей различной формы и кубатуры. К емкостному оборудованию подключены насосы и все ёмкости соединены между собой трубопроводами согласно технологической схеме. Большая часть ёмкостей сделана из полипропилена, часть из стали. В отдельных ёмкостях происходит приготовление реактивов для химического связывания (коагулирования) загрязнений. В других ёмкостях осуществляется отстаивание загрязнений и удаление осадка. В оборудовании есть установки фильтрации.
Элементы модели могут быть использованы для компоновок различных технологических схем с емкостным оборудованием и насосами.
В модели есть стальная площадка для обслуживания.
