БФ КНИТУ, Кафедра ТМО,ВКР на тему "Оборудование блока получения нитрата аммония", 2024 год

СОДЕРЖАНИЕ

ВВЕДЕНИЕ…………………………………………………………………....6
1. НАЗНАЧЕНИЕ И ОПИСАНИЕ ПРОЕКТИРУЕМОГО УЗЛА………….7
1.1. Назначение узла………………………………………………………..…7
1.2. Описание технологической схемы…………………………………….10
1.3. Техническая характеристика оборудования……………………….….15
1.4. Выбор конструкционных материалов……………………………...….15
2. ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ ИССЛЕДУЕМОГО И ПРОЕКТИРУЕМОГО ОБОРУДОВАНИЯ………………………………....17
2.1. Описание устройства и работы исследуемого и проектируемого оборудования………………………………………………………………...17
2.2. Принцип работы исследуемого оборудования…………………….….18
3.ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ………………………………………....19
3.1.Технологический расчет реактора……………………………………19
3.1.1. Теоретические основы процессов…………………..……………….19
3.1.2. Характеристика сырья и готовой продукции………………………..22
3.1.3. Материальные расчеты ……………………………………………..24
3.1.4. Тепловые расчеты …………………………………………………….27
3.2. Технологический расчет насоса…………………………………......35
3.2.1. Исходные данные………………………………………………..….35
3.2.2. Производительность……………………………………………..…35
3.2.3. Расчёт определения мощности………………………………...…..38
3.2.4. Расчет на кавитацию……………………………………………..…39
3.2.5. Выбор насосного агрегата…………………………………………39
4. МЕХАНИЧЕСКИЙ РАСЧЕТ…………………………………………….40
4.1. Механический расчет реактора ………………………………………40
4.2. Механический расчет насоса…………………………………………...43
4.2.1. Исходные данные……………………………………………….……..43
4.2.2. Расчет корпуса………………………………………………………....43
4.2.8. Расчет критической скорости вращения вала………………..……...44
4.2.4. Эпюры изгибающих моментов…………………………...…………..44
4.2.5. Крутящий момент……………………………………………….…….45
4.2.6. Эквивалентный момент…………………………………………….…45
4.2.7. Определение минимального диаметра вала………………..………..46
4.2.8. Расчет вала на изгиб…………………………………………………..46
5. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА………………….48
5.1. Общие положения……………………………………………………….48
5.2. Анализ степени опасности технологического процесса ……………48
5.3. Оценка взрывопожарной и пожарной опасности.
Пожарная профилактика …………………………………………………….50
5.4. Санитарно – защитная зона……………………………………………..52
5.5. Возможность накапливания зарядов статического электричества,
их опасность и способы нейтрализации………………………………….53
5.6. Безопасность технологического процесса……………………………..54
5.7. Безопасность производственного оборудования …………………..58
5.8. Обеспечение электробезопасности…………………………………….58
5.9. Микроклиматические условия…………………………………………61
5.10. Оценка уровня загрязнения воздушной среды вредными
веществами…………………………………………………………………...62
5.11. Расчет предельно – допустимых выбросов …………………………64
5.12. Оценка степени воздействия проектных решений на водные
объекты……………………………………………………………………….66
5.13. Санитарно-гигиенические требования к выбору системы
освещения…………………………………………………………………….67
5.14. Экологичность проекта………………………………………………..69
ЗАКЛЮЧЕНИЕ………………………………………………………………70
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ…………………………… 71

Техническая характеристика проектируемого реактора:
1.Рабочее давление в аппарате 0,2 кгс/см
2.Рабочая температура в аппарате:
в верхней части на тарелках 104 ˚С
в нижней части аппарата 180 ˚С
3.Среда: азотная кислота 60%
раствор аммиачной селитры 95%
аммиак, соковый пар
Взрывоопасная, пожароопасная, токсичная, коррозионная
4.Геометрическая емкость 63 м
5.Производительность 45 т/час
6.Тип тарелок - калпачковые типа ТСК-III
Техническая характеристика проектируемого насоса:
1. Производительность, м/ч 50
2. Напор, м. столба перекачиваемой жидкости 45
3. Мощность, кВт 22
3. Кавитационный запас, м. не более 2,5
4. Коэффициент полезного действия, % 45
5. Условное давление в контуре электронасоса, МПа 1,57
6. Масса, кг 335

В качестве аналога при проектировании принять данные по ООО «Менделеевсказот»


Сообщить о проблеме
Дата
01.04.2025
Язык
Русский
Состав

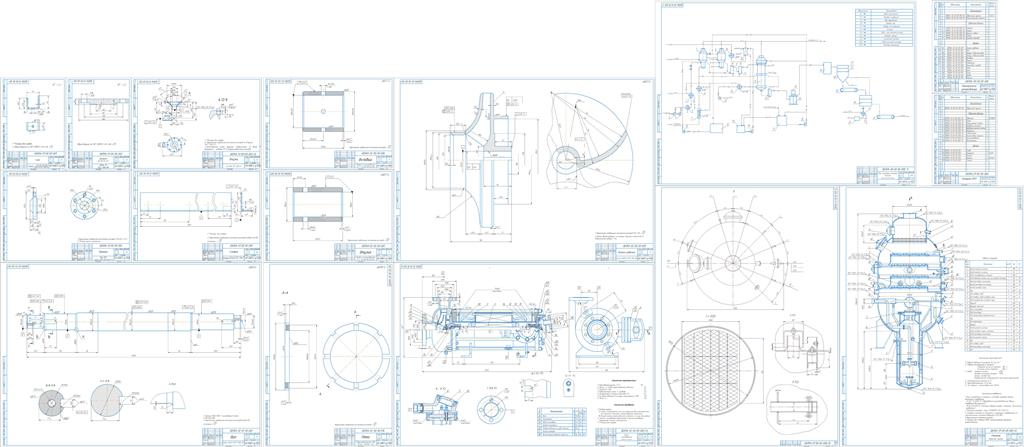

Сборочные чертежи проектируемого оборудования (реактор - 2 л., насос –1л.). Деталировка (4 листа). Технологическая схема – 1 л. Спецификации, ПЗ.
Софт
КОМПАС-3D 22 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива

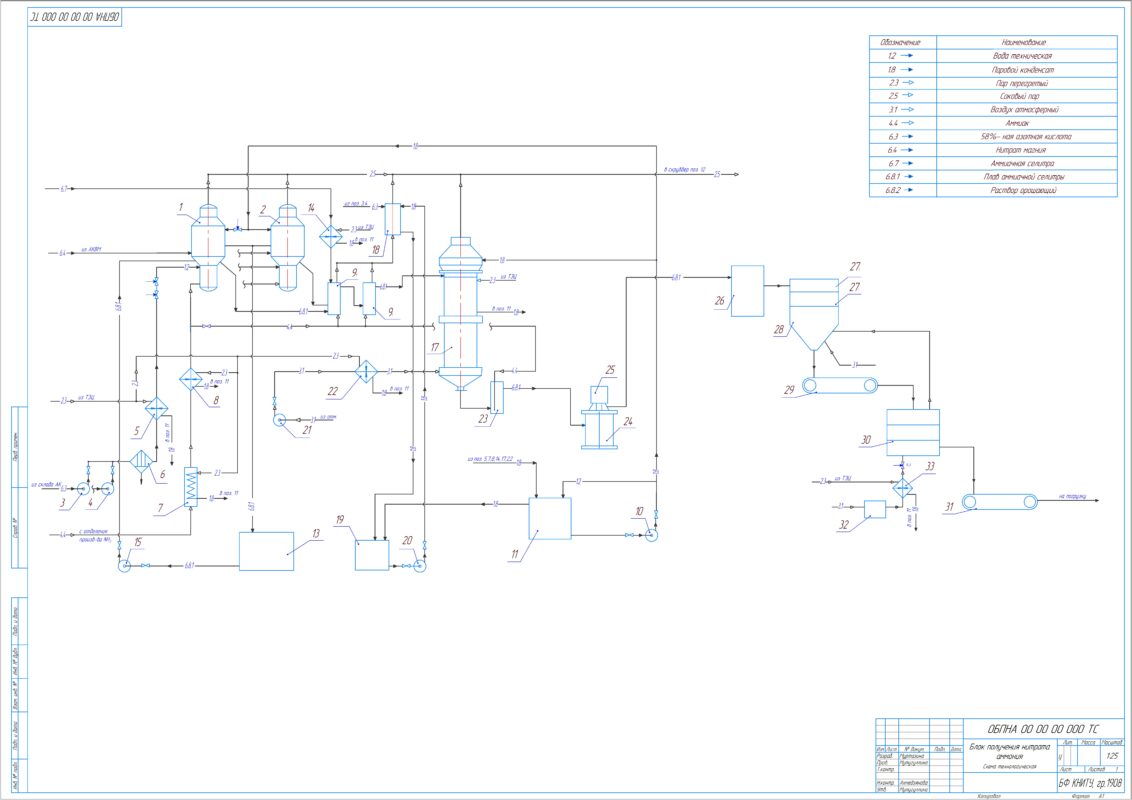

  • icon-1 Технологическая схема.cdw 1 Технологическая схема.cdw
  • icon-2 Колонна ИТН.cdw 2 Колонна ИТН.cdw
  • icon-3 Тарелка.cdw 3 Тарелка.cdw
  • icon-4 Деталировка колонны ИТН.frw 4 Деталировка колонны ИТН.frw
  • icon-Вал _ ОБПНА 02 03 00 001.cdw Вал _ ОБПНА 02 03 00 001.cdw
  • icon-Вкладыш _ ОБПНА 02 00 00 006.cdw Вкладыш _ ОБПНА 02 00 00 006.cdw
  • icon-Втулка _ ОБПНА 02 00 00 005.cdw Втулка _ ОБПНА 02 00 00 005.cdw
  • icon-Колесо рабочее _ ОБПНА 02 00 00 003.cdw Колесо рабочее _ ОБПНА 02 00 00 003.cdw

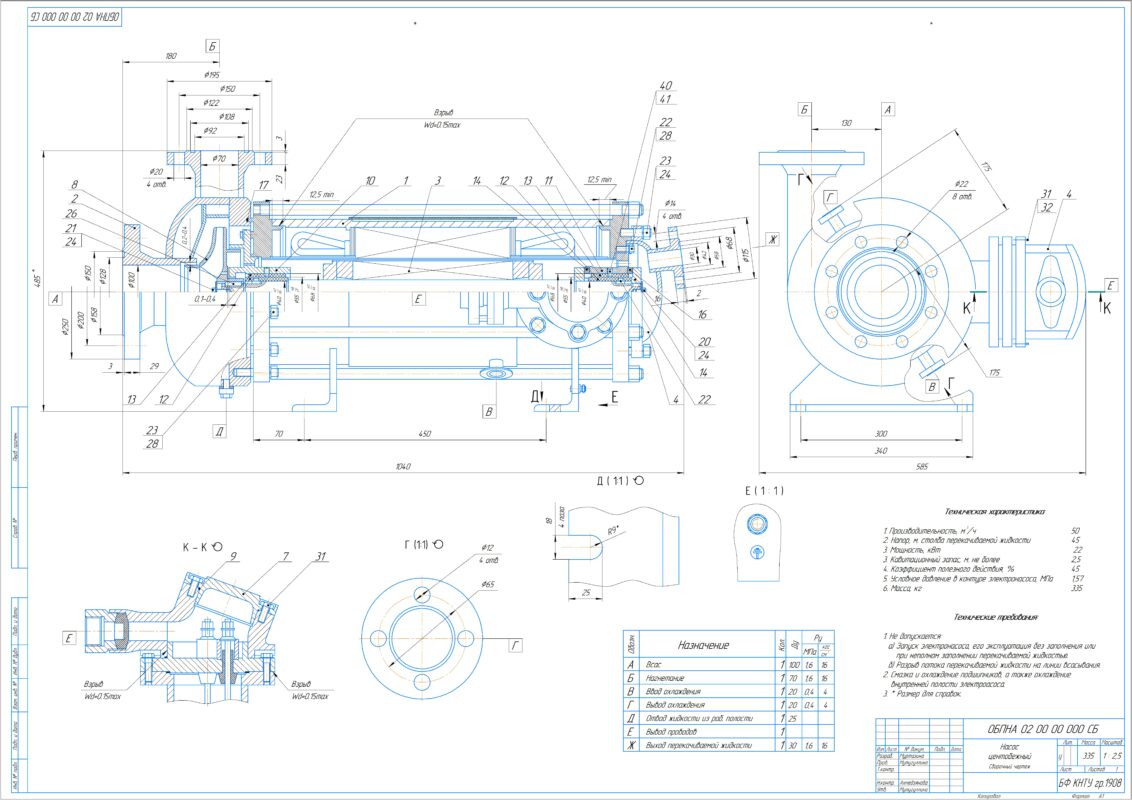

  • icon-Насос (общий вид).cdw.cdw Насос (общий вид).cdw.cdw
  • icon-Оборудование блока получения нитрата аммония.docx Оборудование блока получения нитрата аммония.docx
  • icon-Пята _ ОБПНА 02 00 00 014.cdw Пята _ ОБПНА 02 00 00 014.cdw
  • icon-Спецификация.cdw Спецификация.cdw
  • icon-ТИТУЛ И ЗАДАНИЕ.doc ТИТУЛ И ЗАДАНИЕ.doc

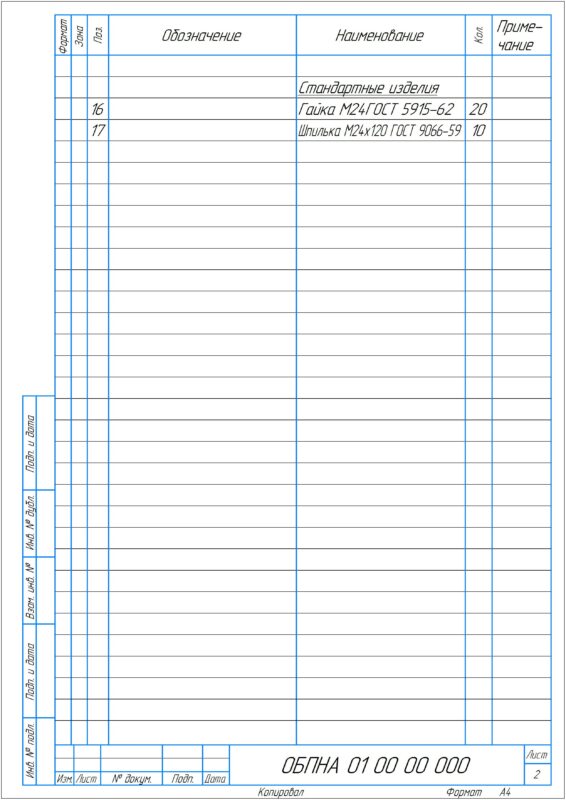

  • icon-спец.лист 2 ИТН.cdw спец.лист 2 ИТН.cdw
  • icon-спец. на насос1.cdw спец. на насос1.cdw
  • icon-спец. на насос2.cdw спец. на насос2.cdw
