Параметрическая 3D модель ванны гальванической из полипропилена с расчетом на прочность

Параметрическая 3D модель ванны гальванической из полипропилена с расчетом на прочность

768

100

3D модель Параметрическая 3D модель ванны гальванической из полипропилена с расчетом на прочность

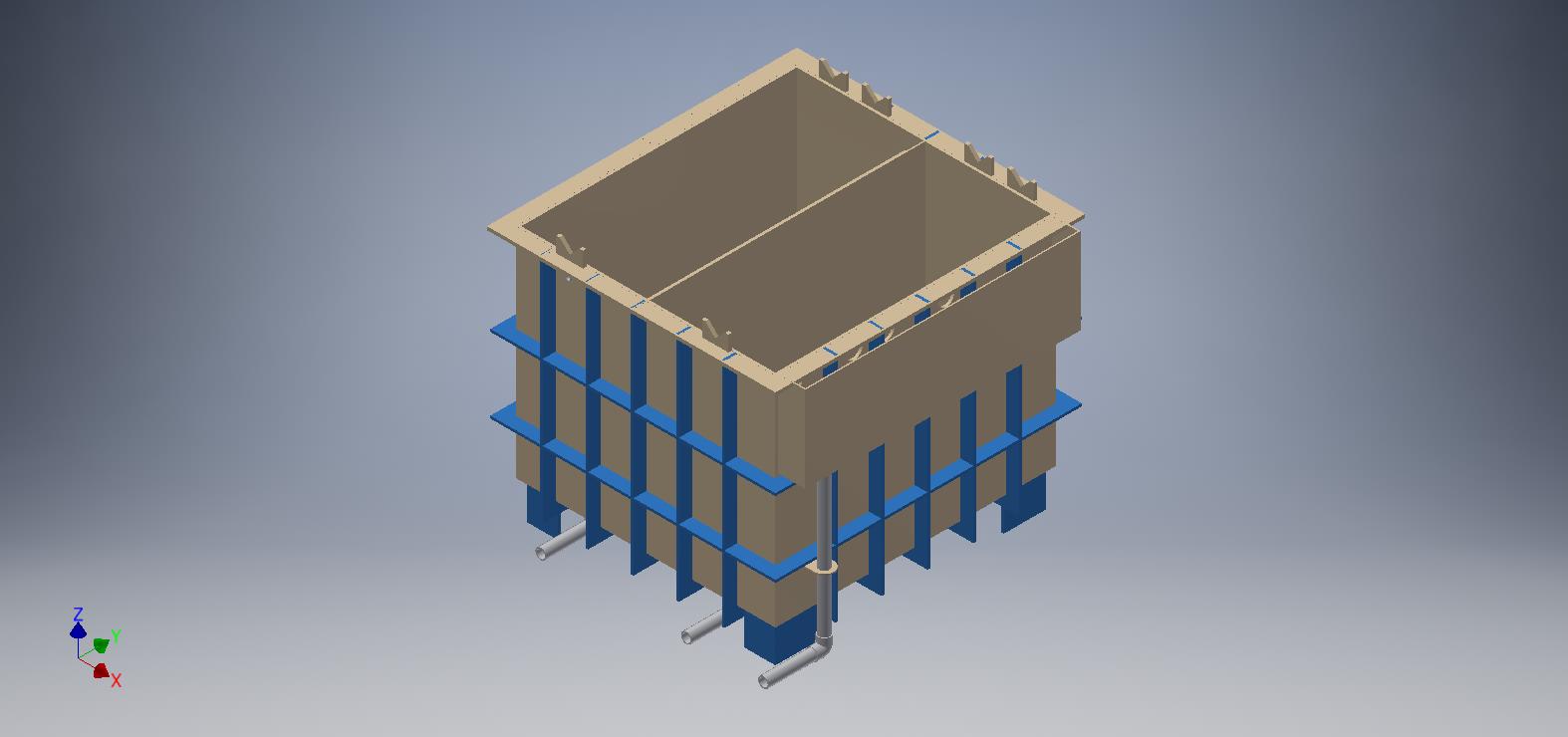

Ванна двухкаскадной промывки 1600х1584х1250 используется для гальванического производства, под маркировкой МАПЭКС 806. Очень популярный продукт в наше время. На стадии технического предложения (ТП) по требованию потребителя был проведен расчет на прочность (по справочнику Лащинский А.А., Толчинский Н.В. Основы
конструирования и расчета химической аппаратуры). Так как на стадии ТП размеры ванны потребитель определял не точно, было принято решение осуществить 3D модель ванны в Inventor в параметрическом виде (по каркасной технологии). В основе модели файл детали "Подоснова_МАПЭКС 806", который содержит параметры модели и эскизы для построения. При расчете на прочность удалось оптимизировать конструкцию, отказаться от поддерживающего металлокаркаса и использовать оребрение из листа полипропилена.

3D Модели Ванна гальваническая каркасное моделирование Параметрическое полипропилен Прочность Расчет

Автор

Максим Новосёлов

Дата

03.12.2017

Язык

Русский

Состав

Расчет, теоретический чертеж, 3D сборка

Софт

Autodesk Inventor 2016 Как открыть?
