Промежуточная емкость МЭА раствора

276

400

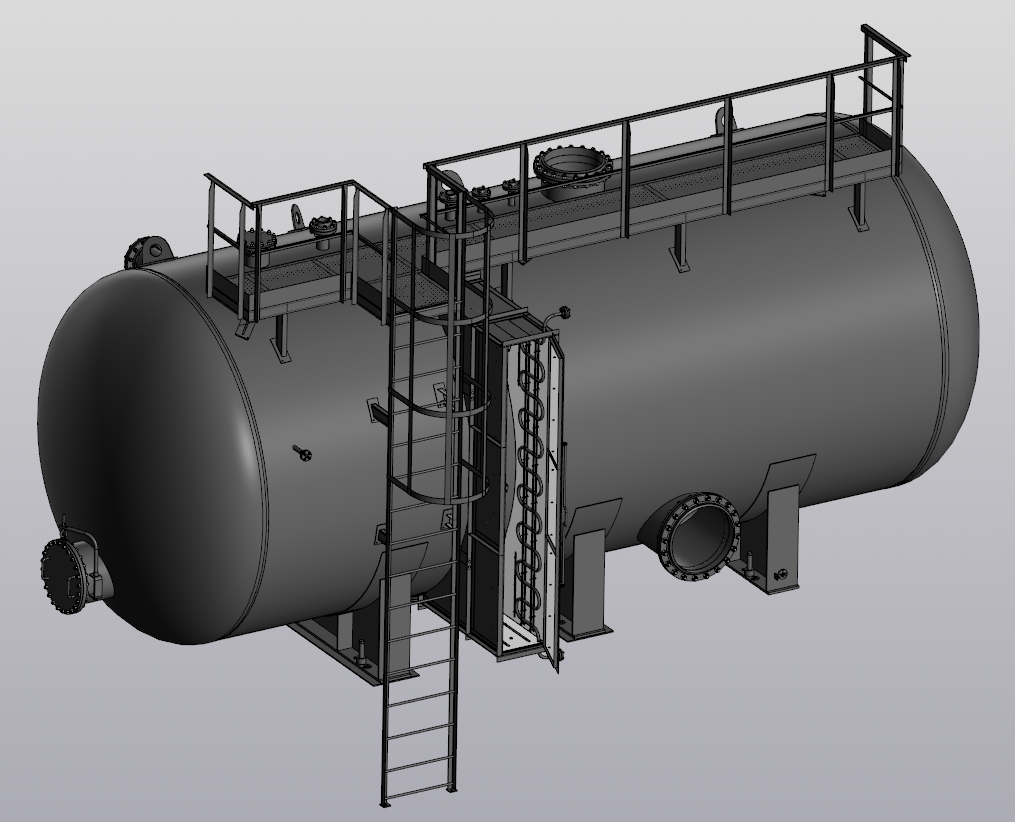

3D модель Промежуточная емкость МЭА раствора

Аппарат предназначен для приема и хранения раствора МЭА, азот. Объем номинальный 63 м3, давление расчетное 0,35 МПа.
Комплект сборки: корпус аппарата, площадка обслуживания, шкаф под указатели уровня вентильного типа с обогревом.

3D Модели аппарат аппарат емкостной емкость МЭА

Автор

Алексей Божечков

Дата

14.01.2021

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 18.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- ГЭЭ 084.13.00.004 - Серьга.m3d
- ГЭЭ 084.13.00.017 - Ручка.m3d
- ГЭЭ 111.01.00.000 СБ - Люк (Б).a3d
- ГЭЭ 111.01.00.002 - Обечайка.m3d
- ГЭЭ 111.01.00.003 - Крышка.m3d
- ГЭЭ 111.01.00.005 - Болт.m3d
- ГЭЭ 111.01.00.006 - Кронштейн.m3d
- ГЭЭ 111.01.00.008 - Втулка.m3d
- ГЭЭ 111.01.00.010 - Скоба.m3d
- ГЭЭ 111.01.00.011 - Шайба.m3d
- ГЭЭ 111.02.00.000 СБ - Штуцер DN500 PN10 (А1).a3d
- ГЭЭ 111.02.00.003 - Обечайка.m3d
- ГЭЭ 111.02.00.004 - Обечайка.m3d
- ГЭЭ 111.02.00.005 - Обечайка.m3d
- ГЭЭ 111.03.00.000 СБ (Б) - Штуцер DN600 PN10.a3d
- ГЭЭ 111.03.00.001 - Фланец 600-10-11-1-F-09Г2С-IV.m3d
- ГЭЭ 111.03.00.002 - Фланец 600-10-11-1-Е-09Г2С-IV.m3d
- ГЭЭ 111.03.00.003 - Обечайка.m3d
- ГЭЭ 111.04.00.000 СБ - Штуцер DN250 PN10 (П).a3d
- ГЭЭ 111.04.00.003 - Патрубок.m3d
- ГЭЭ 111.05.00.000 СБ - Штуцер DN100 PN10 (Н).a3d
- ГЭЭ 111.05.00.003 - Патрубок.m3d
- ГЭЭ 111.06.00.000 СБ - Штуцер DN100 PN40 (И).a3d
- ГЭЭ 111.06.00.003 - Патрубок.m3d
- ГЭЭ 111.07.00.000 СБ - Штуцер DN80 PN10 (В).a3d
- ГЭЭ 111.07.00.003 - Патрубок.m3d
- ГЭЭ 111.08.00.000 СБ - Штуцер DN50 PN10 (Г).a3d
- ГЭЭ 111.08.00.003 - Патрубок.m3d
- ГЭЭ 111.09.00.000 СБ - Штуцер DN200 PN16 (Е1).a3d
- ГЭЭ 111.09.00.002 - Заглушка 1-200-1,6-09Г2С-15 АТК 24.200.02-90.m3d
- ГЭЭ 111.09.00.003 - Патрубок.m3d
- ГЭЭ 111.10.00.000 СБ - Штуцер DN20 PN10 (К1, К2).a3d
- ГЭЭ 111.10.00.002 - Заглушка 2-20-4,0-09Г2С-15 АТК 24.200.02-90.m3d
- ГЭЭ 111.10.00.008 - Втулка.m3d
- ГЭЭ 111.10.00.000-01 СБ - Штуцер DN20 PN10 (К3, К4).a3d
- ГЭЭ 111.12.00.000 СБ - Штуцер DN20 PN10 (Л).a3d
- ГЭЭ 111.12.00.003 - Втулка.m3d
- ГЭЭ 111.13.00.000 СБ - Штуцер DN50 PN40 (М).a3d
- ГЭЭ 111.13.00.002 - Фланец 2-50-4-М27х2-09Г2С.m3d
- ГЭЭ 111.13.00.003 - Патрубок.m3d
- ГЭЭ 111.13.00.005 - Пробка М27х2.m3d
- ГЭЭ 111.13.00.006 - Прокладка 4028.m3d
- ГЭЭ 111.13.00.007 - Втулка.m3d
- ГЭЭ 111.14.00.000 СБ - Штуцер DN50 PN16 (Ж).a3d
- ГЭЭ 111.14.00.003 - Патрубок.m3d
- ГЭЭ 111.14.00.004 - Патрубок.m3d
- ГЭЭ 111.14.00.006 - Заглушка.m3d
- ГЭЭ 111.15.00.000 - Штуцер DN15 PN16 (С, Т, У).a3d
- ГЭЭ 111.15.00.002 - Втулка.m3d
- - Балка _ ГЭЭ 111.17.01.001.m3d
  - Балка _ ГЭЭ 111.17.01.002.m3d
  - Балка _ ГЭЭ 111.17.01.003.m3d
  - Настил _ ГЭЭ 111.17.01.004.m3d
  - Рама _ ГЭЭ 111.17.01.000 СБ.a3d
- - Борт _ ГЭЭ 111.17.02.004.m3d
  - Ограждение _ ГЭЭ 111.17.02.000 СБ.a3d
  - Поручень _ ГЭЭ 111.17.02.002.m3d
  - Стойка _ ГЭЭ 111.17.02.001.m3d
  - Уголок _ ГЭЭ 111.17.02.003.m3d
- - Борт _ ГЭЭ 111.17.03.004.m3d
  - Ограждение _ ГЭЭ 111.17.03.000 СБ.a3d
  - Поручень _ ГЭЭ 111.17.03.002.m3d
  - Уголок _ ГЭЭ 111.17.03.003.m3d
- - Борт _ ГЭЭ 111.17.04.004.m3d
  - Ограждение _ ГЭЭ 111.17.04.000 СБ.a3d
  - Поручень _ ГЭЭ 111.17.04.002.m3d
  - Уголок _ ГЭЭ 111.17.04.003.m3d
- - Борт _ ГЭЭ 111.17.05.004.m3d
  - Ограждение _ ГЭЭ 111.17.05.000 СБ.a3d
  - Поручень _ ГЭЭ 111.17.05.002.m3d
  - Уголок _ ГЭЭ 111.17.05.003.m3d
- - Борт _ ГЭЭ 111.17.06.004.m3d
  - Ограждение _ ГЭЭ 111.17.06.000 СБ.a3d
  - Поручень _ ГЭЭ 111.17.06.002.m3d
  - Уголок _ ГЭЭ 111.17.06.003.m3d
- - Борт _ ГЭЭ 111.17.07.004.m3d
  - Ограждение _ ГЭЭ 111.17.07.000 СБ.a3d
  - Поручень _ ГЭЭ 111.17.07.002.m3d
  - Уголок _ ГЭЭ 111.17.07.003.m3d
- - Лестница _ ГЭЭ 111.117.08.000 СБ.a3d
  - Перекладина _ ГЭЭ 111.17.08.002.m3d
  - Пластина _ ГЭЭ 111.17.08.003.m3d
  - Полоса _ ГЭЭ 111.17.08.004.m3d
  - Полоса _ ГЭЭ 111.17.08.005.m3d
  - Стойка _ ГЭЭ 111.17.08.001.m3d
- Металлоконструкция в сборе _ ГЭЭ 111.17.00.000 СБ.a3d
- Стойка _ ГЭЭ 111.17.00.010.m3d
- Стойка _ ГЭЭ 111.17.00.011.m3d
- Стойка _ ГЭЭ 111.17.00.012.m3d
- Стойка _ ГЭЭ 111.17.00.013.m3d
- - Втулка _ ГЭЭ 111.18.01.002.m3d
  - Дверь _ ГЭЭ 111.18.01.000 СБ.a3d
  - Лист _ ГЭЭ 111.18.01.001.m3d
  - Лист изоляционный _ ГЭЭ 111.18.01.009.m3d
  - Лист изоляционный _ ГЭЭ 111.18.01.010.m3d
  - Полоса _ ГЭЭ 111.18.01.006.m3d
  - Полоса _ ГЭЭ 111.18.01.007.m3d
  - Ручка _ ГЭЭ 111.18.01.011.m3d
  - Серьга _ ГЭЭ 111.18.01.012.m3d
  - Скоба _ ГЭЭ 111.18.01.013.m3d
  - Уголок _ ГЭЭ 111.18.01.003.m3d
  - Уголок _ ГЭЭ 111.18.01.005.m3d
  - Шпилька _ ГЭЭ 111.18.01.008.m3d
- - Кожух _ ГЭЭ 111.18.02.000 СБ.a3d
  - Лист боковой _ ГЭЭ 111.18.02.008.m3d
  - Лист верхний _ ГЭЭ 111.18.02.010.m3d
  - Лист нижний _ ГЭЭ 111.18.02.009.m3d
  - Ось _ ГЭЭ 111.18.02.003.m3d
  - Полоса _ ГЭЭ 111.18.02.012.m3d
  - Распорка _ ГЭЭ 111.18.02.005.m3d
  - Труба _ ГЭЭ 111.18.02.011.m3d
  - Уголок _ ГЭЭ 111.18.02.001.m3d
  - Уголок _ ГЭЭ 111.18.02.002.m3d
  - Уголок _ ГЭЭ 111.18.02.004.m3d
  - Уголок _ ГЭЭ 111.18.02.006.m3d
  - Упор _ ГЭЭ 111.18.02.013.m3d
  - Шпилька _ ГЭЭ 111.18.02.015.m3d
- - Змеевик _ ГЭЭ 111.18.03.003.m3d
  - Подогреватель _ ГЭЭ 111.18.03.000 СБ.a3d
  - Прокладка _ ГЭЭ 111.18.03.004.m3d
  - Фланец 20-25-11-1-E-09Г2С-IV _ ГЭЭ 111.18.03.002.m3d
  - Фланец 20-25-11-1-F-09Г2С-IV _ ГЭЭ 111.18.03.001.m3d
- - Стенка _ ГЭЭ 111.18.04.001.m3d
  - Стенка нижняя _ ГЭЭ 111.18.04.000 СБ.a3d
- Лист изоляционный _ ГЭЭ 111.18.00.006.m3d
- Лист изоляционный _ ГЭЭ 111.18.00.007.m3d
- Лист изоляционный _ ГЭЭ 111.18.00.008.m3d
- Лист изоляционный _ ГЭЭ 111.18.00.009.m3d
- Полоса _ ГЭЭ 111.18.00.010.m3d
- Полоса _ ГЭЭ 111.18.00.011.m3d
- Полоса _ ГЭЭ 111.18.00.012.m3d
- Полоса _ ГЭЭ 111.18.00.013.m3d
- Полоса _ ГЭЭ 111.18.00.014.m3d
- Упор _ ГЭЭ 111.18.00.015.m3d
- Шкаф _ ГЭЭ 111.18.00.000 СБ.a3d
- ГЭЭ 111.00.00.030 - Обечайка.m3d
- ГЭЭ 111.00.00.031 - Дшище.m3d
- ГЭЭ 111.00.00.032 - Кольцо укрепляющее.m3d
- ГЭЭ 111.00.00.033 - Ребро.m3d
- ГЭЭ 111.00.00.034 - Ребро.m3d
- ГЭЭ 111.00.00.037 - Ребро.m3d
- ГЭЭ 111.00.00.039 - Накладка.m3d
- ГЭЭ 111.00.00.040 - Накладка.m3d
- ЛО.32.20.12-02 - Лист опорный.m3d
- ЛП 32-02 - Лист подкладной ОСТ 26-2091-93.m3d
- ТЧ НГМ-003.00.001 - Платик заземления.m3d
- ОГ 22.16.2-2 - Ребро.m3d
- ОГ32.20.1-02 - Опора 630-1620-02 ОСТ 26-2091-93.a3d
- ОГ 32.20.1-1 - Плита опорная.m3d
- ОГ32.20.1-3-02 - Ребро.m3d
- ОГ32.20.1-4-02 - Ребро.m3d
- ОГ32.20.1-5 - Шайба.m3d
- ОГ32.20.1-7-02 - Ребро.m3d
- ТЧ НГМ-001 - Табличка.a3d
- ТЧ НГМ-001-1 - Скоба подкладная.m3d
- ТЧ НГМ-001-2 - Табличка фирменная.m3d
- ТЧ НГМ-002.00.000 - Знак заземления в сборе.a3d
- ТЧ НГМ-002.00.001 - Знак заземления 90-3 ГОСТ 21130-75.m3d
- ТЧ НГМ-002.00.002 - Кольцо.m3d
- ТЧ НГМ-010.000-12 - Винт регулировочный .a3d
- ТЧ НГМ-010.001-12 - Винт.m3d
- ТЧ НГМ-010.002-12 - Втулка резьбовая.m3d
- ТЧ НГМ-012-8-2-02 - Ушко 3-2-8-1600 ГОСТ 13716-73.a3d
- ТЧ НГМ-012-8-2-1-02 - Серьга.m3d
- ТЧ НГМ-012-8-2-2-02 - Пластина.m3d
ГЭЭ 111.00.00.000 - Аппарат емкостной ГЭЭ-1-2-1-63-0,05-3200-У (Промежуточная ёмкость МЭА раствора).a3d
