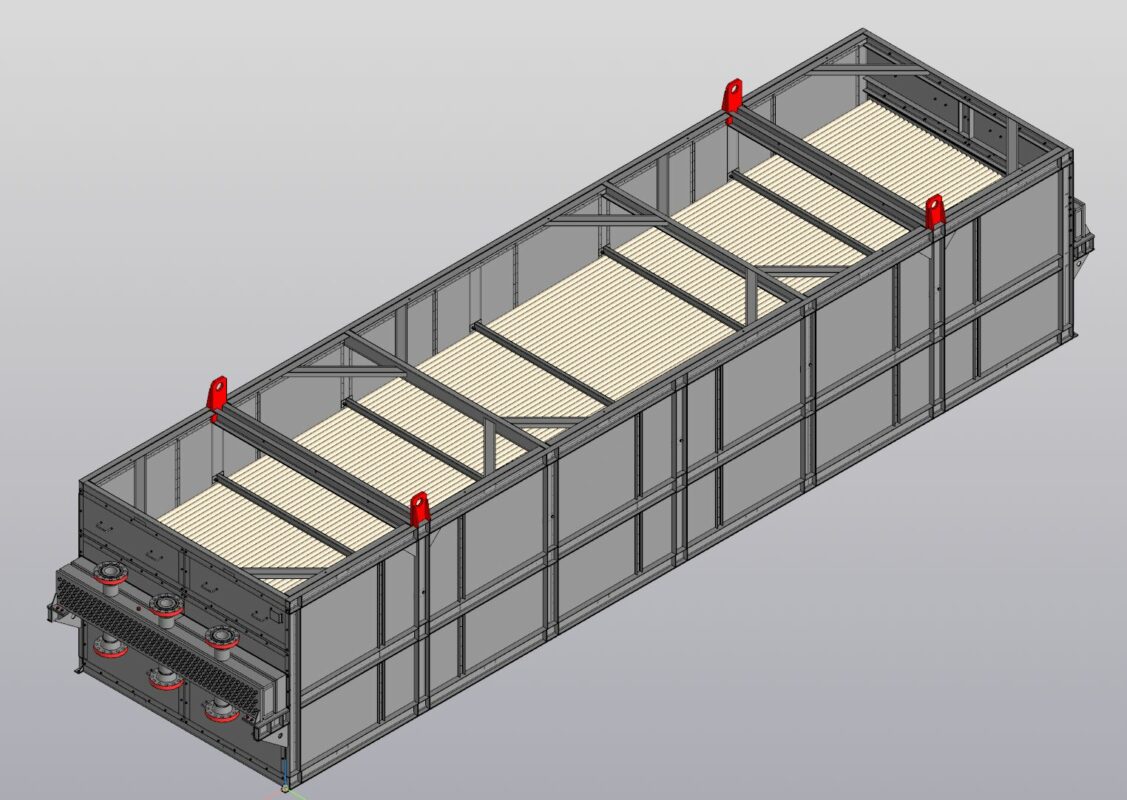

Рабочий проект модели теплообменной секции АВО

Полностью детализованная модель части аппарата воздушного охлаждения
Ширина 3030 мм
Высота 2340 мм
Длина 11800 мм
ориентировочная масса 16,5 т
Тип секции - горизонтальный
Расчетное давление - 12,5 МПа
Расчетная температура - 120 С
Поверхность теплообмена - 5468 м2

Аппараты воздушного охлаждения (АВО) общего назначения относятся к теплообменному оборудованию и предназначены:

для охлаждения газов и жидкостей

конденсирования паровых и парожидкостных средств в технологических процессах химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслей промышленности с давлением среды от 0,6 до 10 МПа ( 6 - 100 кгс/см2) или под вакуумом с остаточным давлением не ниже 665 Па, температурой не выше 400оС и вязкостью на выходе до 5*10 -5 м/сек2.

Трубные секции, составленных из оребренных биметаллических труб, каркаса и камер.

Секции монтируются на металлической конструкции.
