Расчет и конструирование молотковой дробилки

Белорусский государственный университет
Кафедра Машины и аппараты химических и силикатных производств
Курсовой проект на тему: Расчет и конструирование молотковой дробилки
Минск 2018

Исходные данные Диаметр ротора 1600 мм, длина ротора 1300 мм, угловая скорость вращения ротора 76,8 рад/с, количество молотков 120 шт., количество дисков 11 шт, количество втулок 10 шт., количество осей 6 шт. Прототип взятый для расчета СМ-170Б (М13-16)

В данной работе рассматривают молотковую дробилку предназначенную для дробления материала. Проведен расчет молотковой дробилки, подобраны конструкционные материалы, диаметр вала ротора.

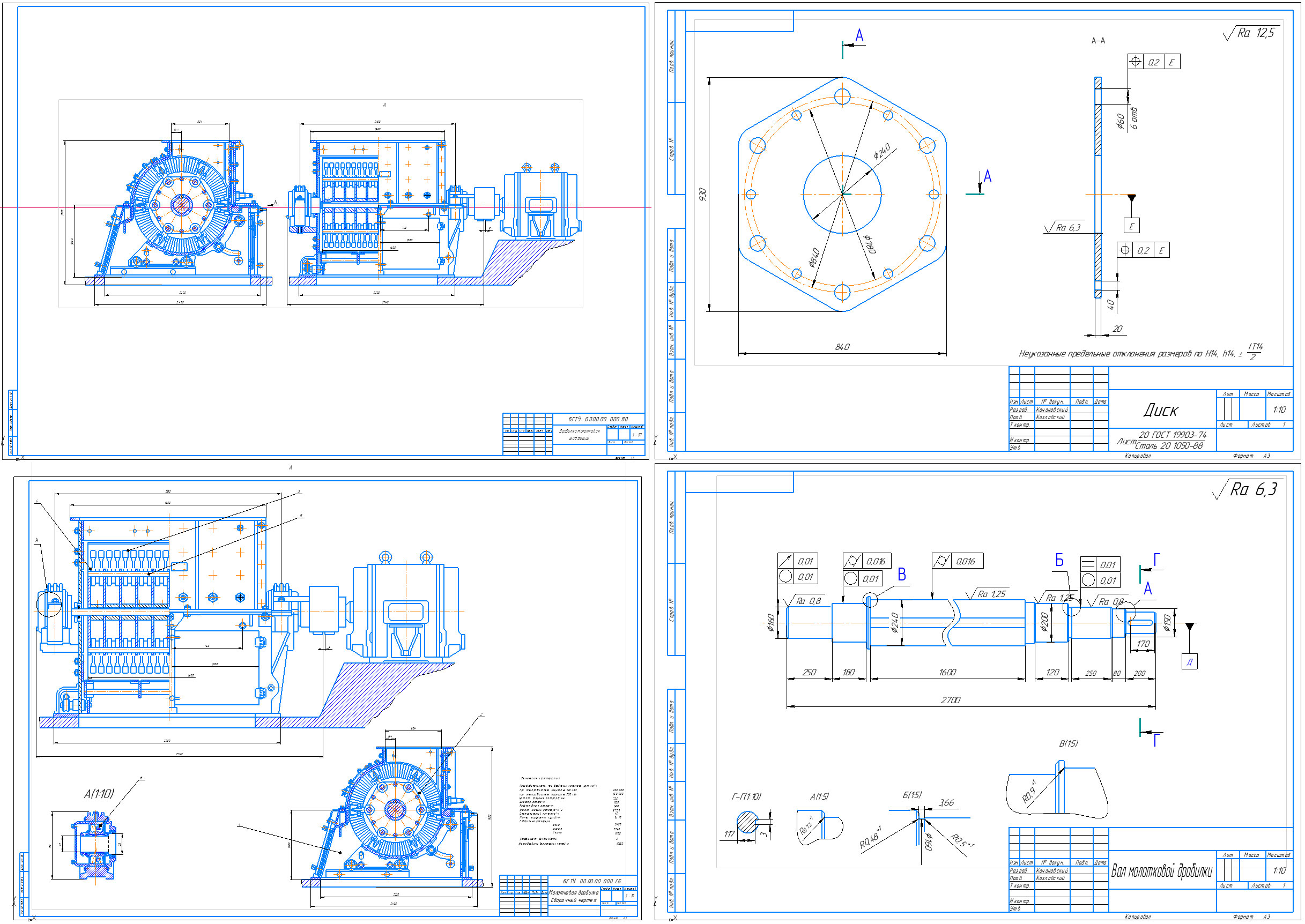

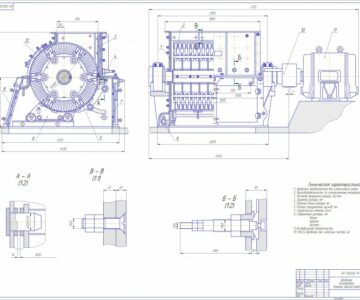

Графическая часть содержит Общий вид дробилки, сборочный чертеж.

Содержание
Реферат…………………………………………………………………………..............3
Введение……………………………………………………………………………...….5
1.Выбор конструкционных материалов……………………………………….……....6
2.Подбор и уточнение расчетных данных…………………………..……….................8
3.Определение диаметра вала молотковой дробилки………………………………..………....10
4.Проверка вала молотковой дробилки на виброустойчивость……... …...................11
5.Построение эпюр напряжений и проверка диска молотковой дробилки………...12
6. Расчет крепления молотков…………………………….…………………………...15
7. Подбор и расчет резиновых амортизаторов………………………………………...16
Степень унификации и стандартизации……………….………………….…...............35
Заключение ……………………………………………...………………….………..….36
Список использованных ГОСТов………………………………………...……….……37
Список использованных источников………………………………………………...…38
