Расчет и конструирование сепаратора (Тип сепаратора – U–E–121B.)

Ярославский государственный технический университет
Кафедра машины и аппараты
курсовой проект по дисциплине "технологическое оборудование"
на тему "Расчет и конструирование сепаратора"

Тип сепаратора – U–E–121B.
Целью расчета сепаратора является определение толщины цилиндрической обечайки и сферического днища из расчёта на прочность от внутреннего давления, расчета фланцевых штуцеров, выполнения проверки необходимо-сти укрепления отверстий, расчёта на ветровую нагрузку, подбора наружной теплоизоляции; проведении гидравлического расчёта.

"
Ярославль 2017

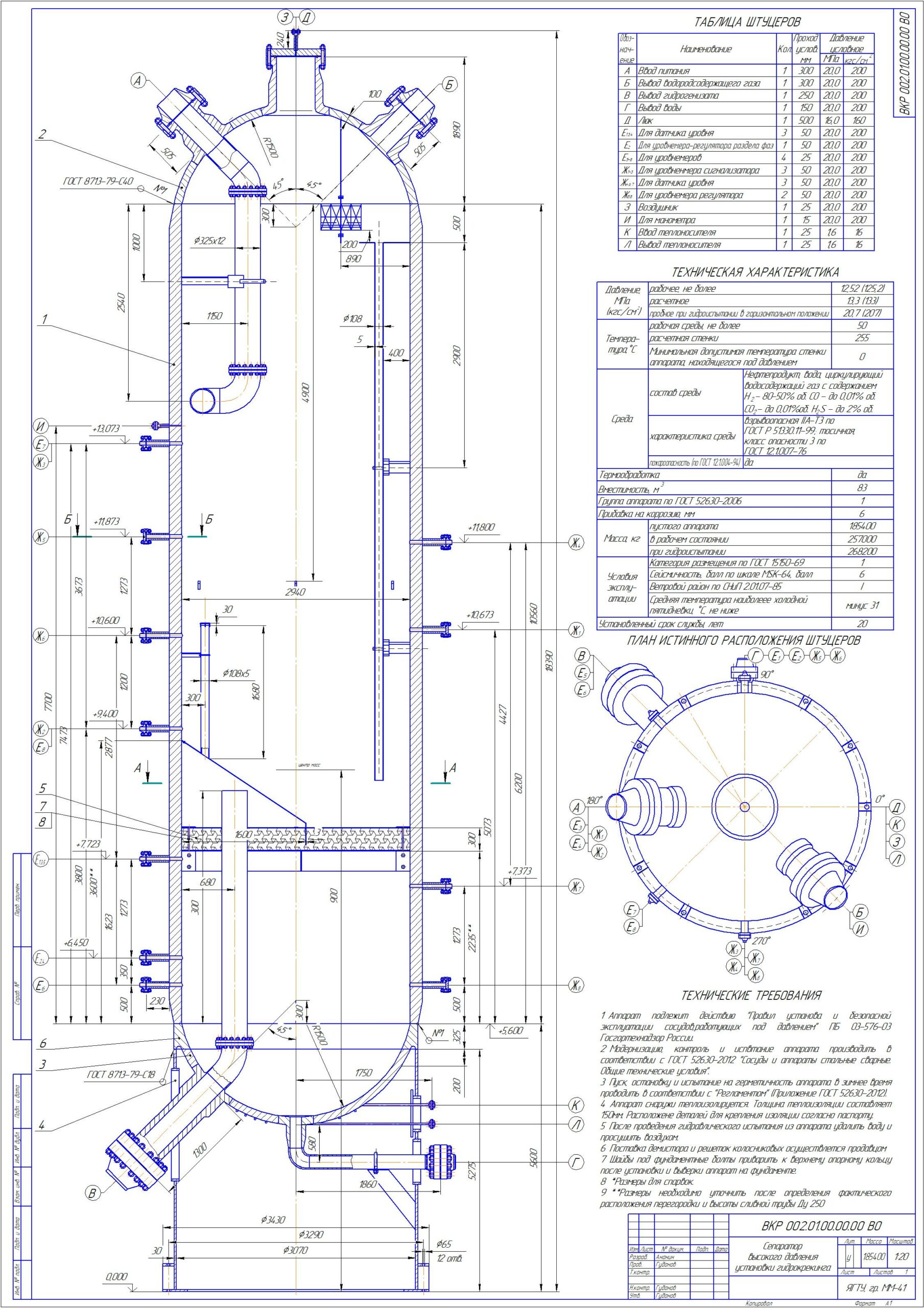

сепаратор высокого давления: рабочая температура 50 С, давление 12,5 Мпа, диаметр 2940 мм.

Содержание

Введение 6
1 Краткое описание технологического процесса 7
1.1 Сущность и назначение гидрокрекинга 7
1.2 Физико-химические основы гидрокрекинга 7
1.3 Описание технологической схемы гидрокрекинга 8
2 Выбор и обоснование конструкции аппарата 12
2.1 Назначение газовых сепараторов 12
2.2 Современные конструкции газовых сепараторов 12
2.3 Внутрикорпусные устройства сепараторов 14
2.4 Описание выбранной конструкции сепаратора 17
2.5 Требования к монтажу, эксплуатации, технике безопасности и промышленной санитарии 19
3 Расчет и конструирование аппарата 19
3.1 Расчёт корпусных элементов 19
3.1.1 Расчет толщины обечайки 20
3.1.2 Расчет полу сферического днища и крышки 20
3.2 Расчёт укрепления отверстий 21
3.2.1. Расчёт в рабочих условиях 22
3.2.2. Расчёт в условиях испытаний (Гидроиспытания) 23
3.3 Расчёт аппарата на ветровую нагрузку 24
3.4 Расчёт теплоизоляции 27
3.5 Гидравлический расчет 27
4 Охрана труда 30
4.1 Безопасная эксплуатация производства 30
4.1.1 Характеристика опасностей производства 30
4.1.2 Оценка взрывоопасности технологических блоков 31
4.1.3 Взрывопожарная и пожарная опасность 39
4.2 Меры безопасности, которые следует соблюдать
при эксплуатации производственных объектов 42
4.2.1 Меры безопасности при продувке оборудования 45 инертным газом перед заполнением его горючими жидкостями или газами
4.2.2 Пожарная защита 46
4.3 Методы и средства защиты работающих от
производственных опасностей 53
Заключение 60
Список использованных источников 61
