Расчёт и конструирование адсорбера с коническими решетками для осушки и очистки воздуха

БГТУ; кафедра: Машины и аппараты химических и силикатных производств; Машины и аппараты химических производств; Расчёт и конструирование адсорбера с коническими решетками для осушки и очистки воздуха, 2024

В курсовом проекте дано описание конструкции и принципу действия адсорбера с коническими решетками для осушки и очистки воздуха, а также проведен аналитический обзор, где описаны: теоретические основы процесса адсорбции и его модификации. В рамках расчётной части производится технологические расчёты, которые ведут к определению объёма адсорбента и асушальника, габаритных размеров аппарата и расчёт гидравлическое сопротивление. Кроме этого, проведены прочностные расчеты корпуса, крышки, фланца и опоры.

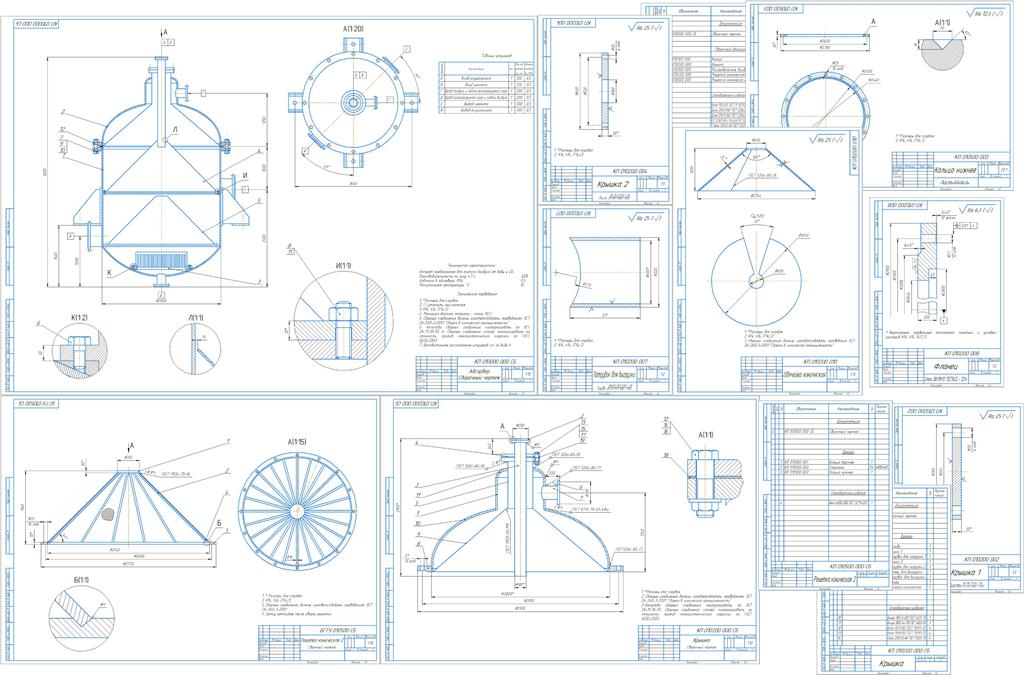

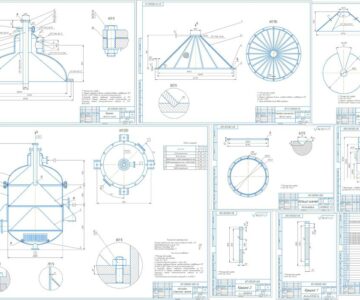

Графическая часть включает:
сборочный чертеж адсорбера – 1 лист формата А1;
сборочный чертеж конической решетки– 1 лист формата А2;
сборочный чертеж крышки – 1 лист формата А2;
чертежи деталей решетки и крышки – 2 лист формата А3, 4 листа А4.

Исходные данные:
Производительность по газу, G = 18,3 тыс. м3/ч
Начальная концентрация СО2, с = 0,035%
Конечная концентрация СО2, с = 0,00001%
Начальная концентрация Н2О, с = 9,405 г/м3
Конечная концентрация Н2О, с = 0,0033 г/м3
Температура газа, Т = 10 оС
Давление в адсорбере, р = 0,5 МПа
Адсорбент – цеолит
Осушальник - алюмагель

Содержание
Введение 5
1. Аналитический обзор 6
1.1 Теоретические основы процесса 6
1.1.1 Общие сведения 6
1.1.2 Характеристика адсорбентов и их виды 7
1.1.3 Равновесие при адсорбции 8
1.1.4 Скорость адсорбции 8
1.1.5 Десорбция 11
1.1.6 Ионообменные процессы 11
1.2 Конструкция и принцип действия адсорбера с коническими решетками 12
1.3 Модификация объекта 13
2. Расчет аппарат 22
2.1 Эксплуатационный расчет 22
2.1.1 Расчет объема адсорбента и осушальника 22
2.1.2 Расчет габаритных размеров аппарата 27
2.1.3 Расчет гидравлического сопротивления 28
2.2 Прочностной расчет 29
2.2.1 Прочностной расчет корпуса 29
2.2.2 Прочностной расчет крышки 30
2.2.3 Прочностной расчет фланцев 30
2.2.3.1 Определение геометрических параметров 31
2.2.3.2 Определение расчетной нагрузки 31
2.2.3.3 Прочностной расчет фланцев 32
2.2.4 Прочностной расчет опоры 34
Заключение 37
Список используемых источников 38
