Ресивер предназначен для приема и выдачи жидкого и газообразного хлора. Объем номинальный: 0,0472 м3. Давление рабочее: 0,06...0,6 МПа. Температура рабочая: -30...+30. Климатическое исполнение УХЛ-4.
- Главная -
- Чертежи -
- Промышленность -
- Химическая промышленность (ПАХТ и ПАПП) -
- Ресивер для хлора

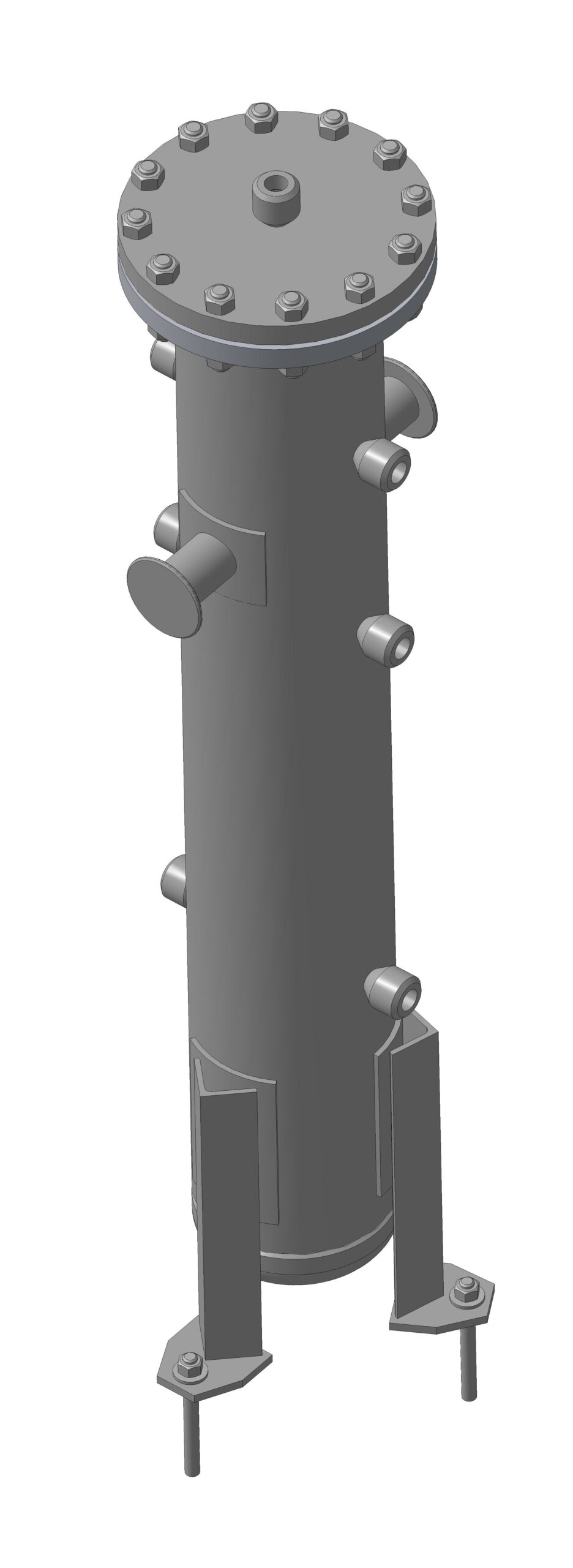

Ресивер для хлора
0
27
835
0
0
40
Сообщить о проблеме
Автор
Егор
Дата
15.07.2017
Язык
Русский
Состав
Общая сборка ресивера и детали на все отдельные элементы.
Софт
КОМПАС-3D 16.1.5
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Днище эллиптическое.a3d
-
Заглушка.m3d
-
Заглушка цапфы.m3d
-
Крепеж.a3d
-
Обечайка.m3d
-
Опора.a3d
-
Основание опоры.m3d
-
Патрубок крышки.m3d
-
Патрубок обечайки.m3d
-
Подкладка опоры.m3d
-
Подкладка цапфы.m3d
-
Ресивер РХ1.a3d
-
Тело цапфы.m3d
-
Уголок опоры.m3d
-
Цапфа.a3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
