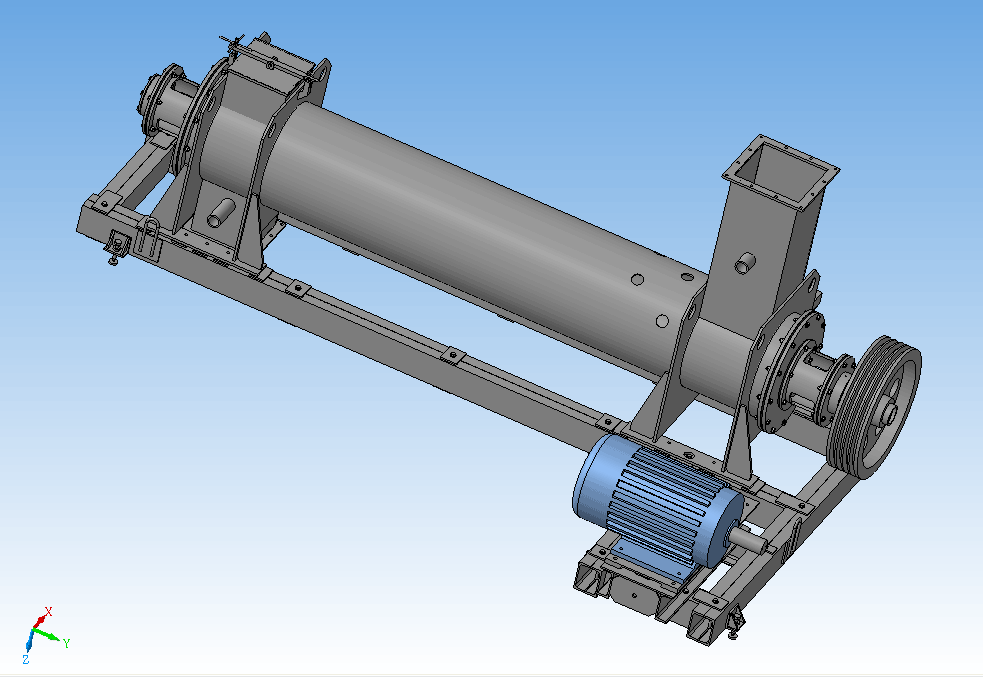

Сборка 3D, немного чертежей и спецификация смесителя-гранулятора сгг-50, его рамы и двигателя, а так же сборочный чертеж вместе с рамой. Смесители-грануляторы СГГ-50 применяются для смешивания технического углерода с водным раствором добавки и получения гранул при мокром способе гранулирования технического углерода. Производительность 50 т/сутки.
- Главная -
- Чертежи -
- Промышленность -
- Химическая промышленность (ПАХТ и ПАПП) -
- Смеситель-гранулятор СГГ-50
Смеситель-гранулятор СГГ-50
0
305
5004
8
2
100
Сообщить о проблеме
Содержимое архива
-
гранулятор
-
Деталь3.m3d
-
Чертеж.cdw
-
гранулятор2.m3d
-
полная Сборка.a3d
-
Гранулятор
-
Шпонка.m3d
-
Сборка гранулятора.a3d
-
отверстие для пробоотборника 1.m3d
-
Загрузка.m3d
-
Уголок балки.m3d
-
Лапа под загрузкой 2.m3d
-
Прокладки
-
Прокладка большая 1.m3d
-
Thumbs.db
-
Прокладка большая 2.m3d
-
-
Циллиндр.m3d
-
Фланец выгрузки.m3d
-
Фланец цилиндра к подшипниковому узлу 1.m3d
-
Отверстия для форсунок
-
отверстие для форсунки.m3d
-
Thumbs.db
-
отверстие для форсунки 2.m3d
-
отверстие для форсунки 3.m3d
-
отверстие для форсунки 5.m3d
-
отверстие для форсунки 4.m3d
-
-
Фланец цилиндра 2.m3d
-
отверстие для пробоотборника 3.m3d
-
Палец вала.m3d
-
Стойка 1
-
Ребро стойки 3.m3d
-
Стойка в сборе 3.a3d
-
Thumbs.db
-
Стойка в сборе 4.a3d
-
Стойка в сборе.a3d
-
Стойка в сборе 2.a3d
-
Ребро стойки 2.m3d
-
Ребро стойки 1.m3d
-
Стойка 1.m3d
-
Стойка 2.m3d
-
Ребро стойки 4.m3d
-
-
Люк.m3d
-
Подшипниковый узел
-
Уплотнитель 2.m3d
-
Внутрь.m3d
-
Уплотнитель.m3d
-
крышка.m3d
-
Подшипниковый узел.m3d
-
Thumbs.db
-
Подшипник
-
Подшипник в сборе.a3d
-
Кольцо уплотнительное.m3d
-
Узел в сборе.a3d
-
шарик.m3d
-
Thumbs.db
-
крышка узла.m3d
-
прокладка под крышку.m3d
-
Кольцо наружнее.m3d
-
для подшипника.m3d
-
прокладка под узел 2.m3d
-
Кольцо внутреннее.m3d
-
Копия прокладка под крышку.m3d
-
прокладка под узел 1.m3d
-
-
Фланец цилиндра к подшипниково.m3d
-
Уплотнитель (неметалл) 2.m3d
-
Задняя часть (без крышки).m3d
-
-
Фланец цилиндра 1.m3d
-
двигатель
-
Двигатель.a3d
-
Thumbs.db
-
Вал.m3d
-
двигатель.m3d
-
-
Лапа подлюком 2.m3d
-
Thumbs.db
-
Лапа под загрузкой 1.m3d
-
Лапа подлюком 1.m3d
-
Фланец загрузки.m3d
-
Вал.m3d
-
Крышка люка
-
Люк в сборе.a3d
-
Винт.m3d
-
Крепление.m3d
-
коромысло.m3d
-
люк.m3d
-
Thumbs.db
-
рукоятка.m3d
-
Крышка.m3d
-
Крепление 2.m3d
-
-
Шкив к валу.m3d
-
отверстие для пробоотборника 4.m3d
-
Крепление шкива.m3d
-
Уголок балки 2.m3d
-
Подшипниковый узел с отверстием
-
Уплотнитель 2.m3d
-
Внутрь.m3d
-
Уплотнитель.m3d
-
крышка.m3d
-
Подшипниковый узел.m3d
-
Thumbs.db
-
Подшипник
-
Подшипник в сборе.a3d
-
Кольцо уплотнительное.m3d
-
Узел в сборе.a3d
-
шарик.m3d
-
Thumbs.db
-
крышка узла.m3d
-
прокладка под крышку.m3d
-
Кольцо наружнее.m3d
-
для подшипника.m3d
-
прокладка под узел 2.m3d
-
Кольцо внутреннее.m3d
-
Копия прокладка под крышку.m3d
-
прокладка под узел 1.m3d
-
-
Уплотнитель резиновый.m3d
-
Фланец цилиндра к подшипниково.m3d
-
Уплотнитель (неметалл) 2.m3d
-
Задняя часть (без крышки).m3d
-
-
отверстие для пробоотборника 2.m3d
-
Выгрузка.m3d
-
-
Рама
-
100х130х10 с отв.-4.m3d
-
100х130х10 с отв.-2.m3d
-
130х90х10 без отв. под гран.-4.m3d
-
100х130х10 с отв.-5.m3d
-
200х100х10 с отв.-3.m3d
-
100х130х10 с отв.-1.m3d
-
Швеллер 720-2.m3d
-
130х90х10 без отв. под гран.-2.m3d
-
200х100х10 с отв.-5.m3d
-
Швеллер 1130-2.m3d
-
Чертеж.cdw
-
130х90х10 с отв. под гран.-8.m3d
-
200х100х10 с отв.-6.m3d
-
200х100х10 с отв.-8.m3d
-
130х90х10 с отв. под гран.-6.m3d
-
200х100х10 с отв.-12.m3d
-
200х100х10 с отв.-1.m3d
-
Крепление
-
Крепление 3.m3d
-
Крепление 4.m3d
-
Крепление 2.m3d
-
Крепление 1.m3d
-
-
Рама в сборе.cdw
-
Швеллер 4350.m3d
-
Сборка2.a3d
-
200х60х10 с отв.-4.m3d
-
200х100х10 с отв.-11.m3d
-
Сборка.a3d
-
100х130х10 с отв.-12.m3d
-
200х100х10 с отв.-7.m3d
-
100х130х10 с отв.-10.m3d
-
Сборка3.a3d
-
130х90х10 с отв. под гран.-9.m3d
-
Под двигатель
-
Платформа для двиг..m3d
-
Платформа.m3d
-
Платформа вертик.m3d
-
-
Швеллер 4500.m3d
-
Швеллер 2090.m3d
-
Thumbs.db
-
130х90х10 с отв. под гран.-11.m3d
-
200х60х10 с отв.-2.m3d
-
130х90х10 с отв. под гран..m3d
-
Швеллер 560.m3d
-
200х60х10 с отв.-1.m3d
-
200х100х10 с отв.-14.m3d
-
130х90х10 с отв. под гран.-3.m3d
-
Швеллер 2090-2.m3d
-
Швеллер 1130-1.m3d
-
130х90х10 с отв. под гран.-4.m3d
-
100х130х10 с отв.-9.m3d
-
200х100х10 с отв.-13.m3d
-
200х100х10 с отв.-9.m3d
-
200х100х10 с отв.-4.m3d
-
130х90х10 без отв. под гран.-3.m3d
-
Швеллер 4500-2.m3d
-
100х130х10 с отв.-3.m3d
-
130х90х10 с отв. под гран.-10.m3d
-
130х90х10 с отв. под гран.-2.m3d
-
130х90х10 без отв. под гран.-6.m3d
-
Швеллер 1230-2.m3d
-
Швеллер 560-3.m3d
-
100х130х10 с отв.-8.m3d
-
200х100х10 с отв.-10.m3d
-
200х100х10 с отв.-2.m3d
-
130х90х10 без отв. под гран.-5.m3d
-
Швеллер 4350-2.m3d
-
100х130х10 с отв.-11.m3d
-
200х60х10 с отв.-3.m3d
-
Рама в сборе.a3d
-
130х90х10 с отв. под гран.-5.m3d
-
100х130х10 с отв.-7.m3d
-
130х90х10 без отв. под гран.-8.m3d
-
130х90х10 с отв. под гран.-7.m3d
-
130х90х10 без отв. под гран.-1.m3d
-
Швеллер 720.m3d
-
100х130х10 с отв.-6.m3d
-
130х90х10 без отв. под гран.-7.m3d
-
Швеллер 560-2.m3d
-
Невелировка
-
Невилировка 2.a3d
-
Невилировка 4.a3d
-
Невилировкаъ.a3d
-
Невилировка 3.a3d
-
Корпус.m3d
-
Болт.m3d
-
Невилировка 5.a3d
-
-
Швеллер 1230.m3d
-
-
Thumbs.db
-
Деталь.m3d
-
гранулятор.m3d
-
Чертеж2.cdw
-
Деталь4.m3d
-
гранулятор (разрез).m3d
-
Спецификация
-
Рама.spw
-
Thumbs.db
-
-
