Сушилка вспененного полистирола ST-300

285

12525

200

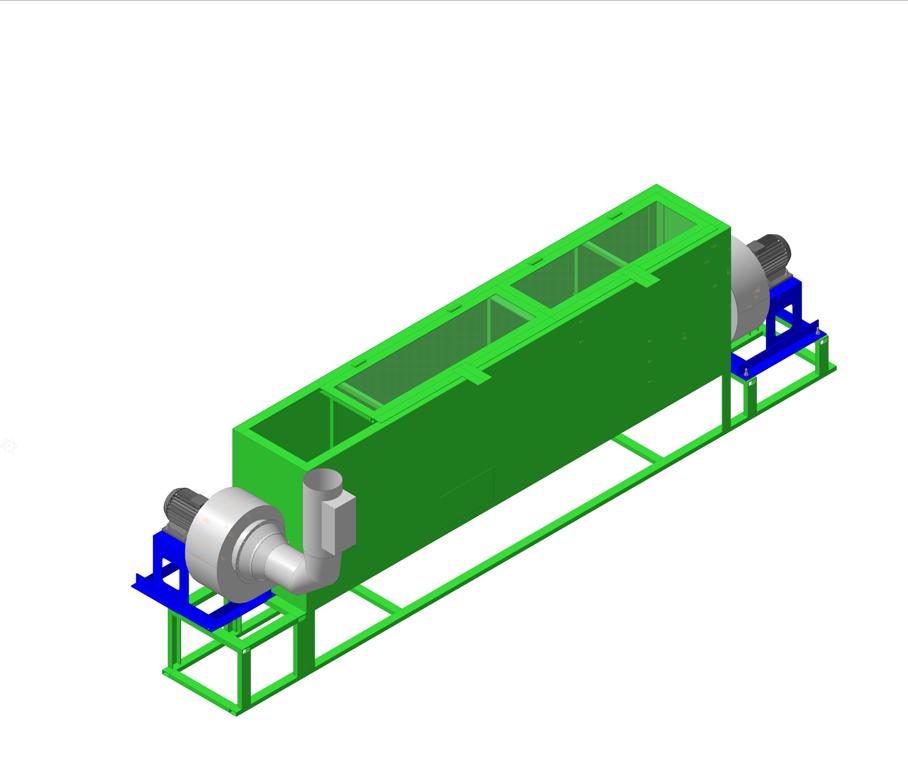

3D модель Сушилка вспененного полистирола ST-300

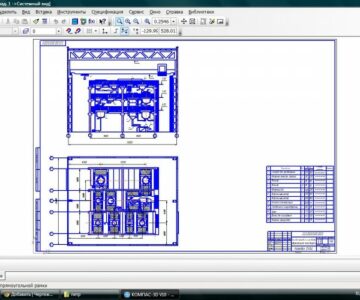

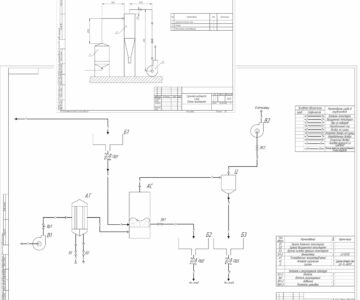

Детально проработанная модель сушилки вспененного полистирола ST-300. сделана 3D модель, а с нее различные проекции (своего рода изготовление чертежей по 3d сборке)

3D Модели ST-300 полистирол сушилка

Автор

f f

Дата

17.02.2014

Язык

Русский

Состав

3D Сборка + все детали в 3D + 5 плоских чертежей

Софт

КОМПАС-3D 12 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
