Тарельчатый гранулятор 3д сборка

628

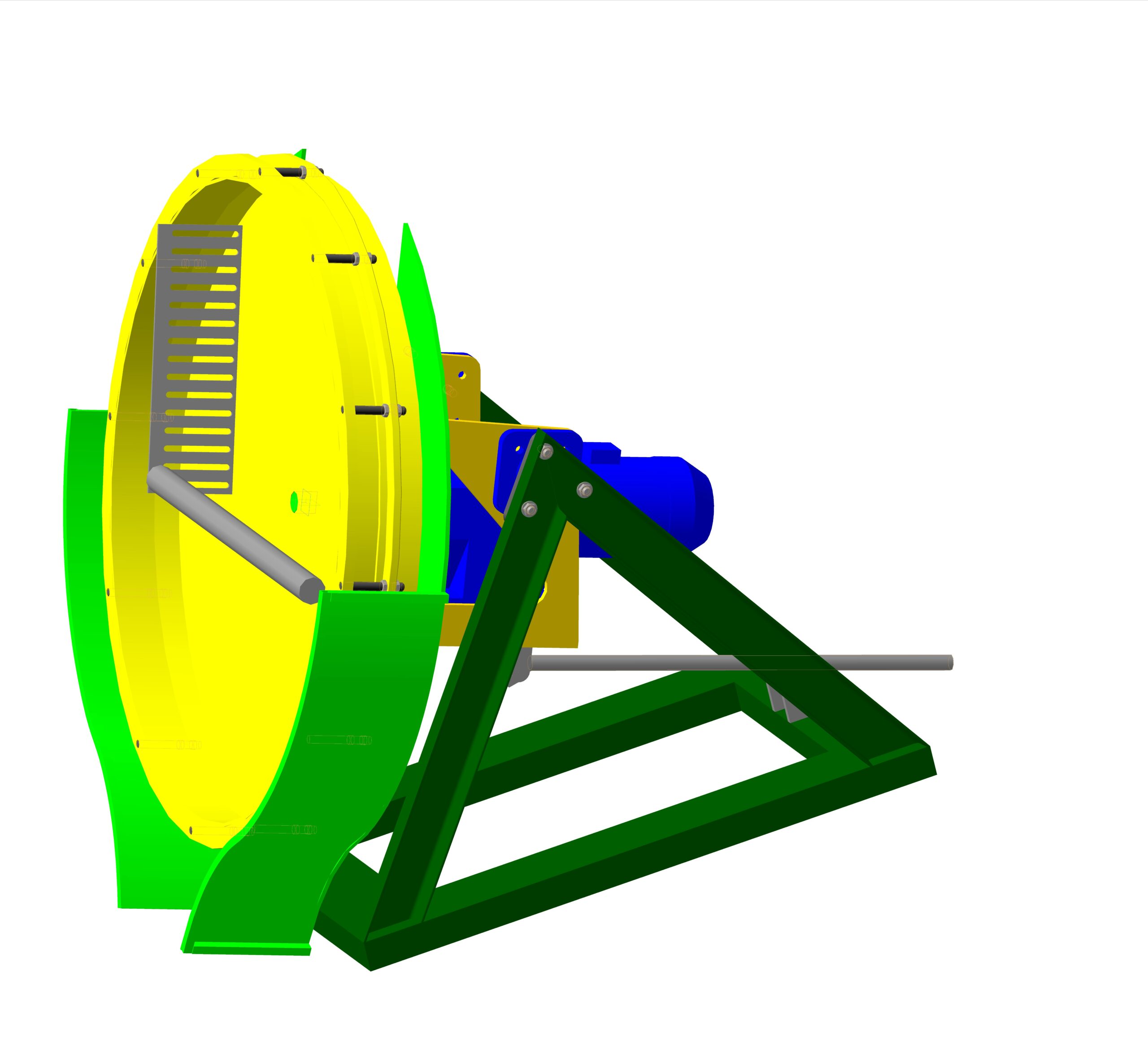

Тарельчатый гранулятор используется для окомкования. Используется для увеличения фракции сырья. Размеры чаши диаметр 1400 мм высота 164 мм, цилиндрический мотор редуктор RC97 7,5 кВт.

3D Модели Гранулятор Окомкователь

Автор

Leo-mexanik

Дата

24.04.2019

Язык

Русский

Состав

Сборка, детали

Софт

КОМПАС-3D SP1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Гранулятор тарельчатый проект № 1
- Чаша внутренняя _ ТГ.00.02.00 СБ.a3d
- Жесткость.m3d
- Гайка.m3d
- Рама _ ТГ.00.03.00 СБ.a3d
- Швеллер 1215Л _ ТГ.00.03.03.m3d
- Уголок 332 _ ТГ.00.05.03.m3d
- Сборка 7.jpg
- Сборка.jpg
- Косынка _ ТГ.00.04.03.m3d
- Шпилька _ ТГ.00.02.03.m3d
- Мотор-редуктор RC 97-47,58.30.7,5х1500 _ СИ.00.01.01.m3d
- Швеллер 1380 _ ТГ.00.03.01.m3d
- Флянец _ ТГ.00.01.04.m3d
- Переходной флянец _ ТГ.00.01.06.m3d
- Опора редуктора _ ТГ.00.04.00 СБ.a3d
- Кольцо _ ТГ.00.01.03.m3d
- Диск _ ТГ.00.01.01.m3d
- Швеллер 980 _ ТГ.00.03.04.m3d
- Подшипниковый узел UCF320 _ СИ.00.01.02.m3d
- Сборка.a3d
- Швеллер 1215П _ ТГ.00.03.02.m3d
- Полоса _ ТГ.00.03.06.m3d
- Сборка 6.jpg
- Уголок 1200 _ ТГ.00.05.02.m3d
- Чаша _ ТГ.00.01.00 СБ.a3d
- Сборка3.jpg
- Плита _ ТГ.00.04.02.m3d
- Сектор правый _ ТГ.00.05.00 СБ.a3d
- Борт.m3d
- Торец _ ТГ.00.05.04.m3d
- Ушко.m3d
- Скребок.m3d
- Резьба.m3d
- подшипниковый узел UCF 214 _ СИ.00.01.03.m3d
- Ребро 280.m3d
- Ребро _ ТГ.00.01.05.m3d
- Сектор левый _ ТГ.00.06.00 СБ.a3d
- Щека _ ТГ.00.04.01.m3d
- Сборка 4.jpg
- Сборка 2.jpg
- Сектор _ ТГ.00.05.01.m3d
- Труба.m3d
- Обечайка _ ТГ.00.01.02.m3d
- Обечайка внутренняя _ ТГ.00.02.01.m3d
- Сборка5.jpg
- Палец.m3d
- Опора _ ТГ.00.03.04.m3d
- Кольцо внутреннее _ ТГ.00.02.02.m3d
