Трехкорпусная выпарная установка для выпаривания раствора хлорида натрия, производительностью 50000 кг/ч

Технический Университет Молдовы
Кафедра "Департамент производственных процессов, машин и оборудования"
Курсовой проект по дисциплине Процессы и Аппараты
На тему :"Трехкорпусная выпарная установка для выпаривания раствора хлорида натрия производительностью 50000кг/ч"
Кишинев 2013

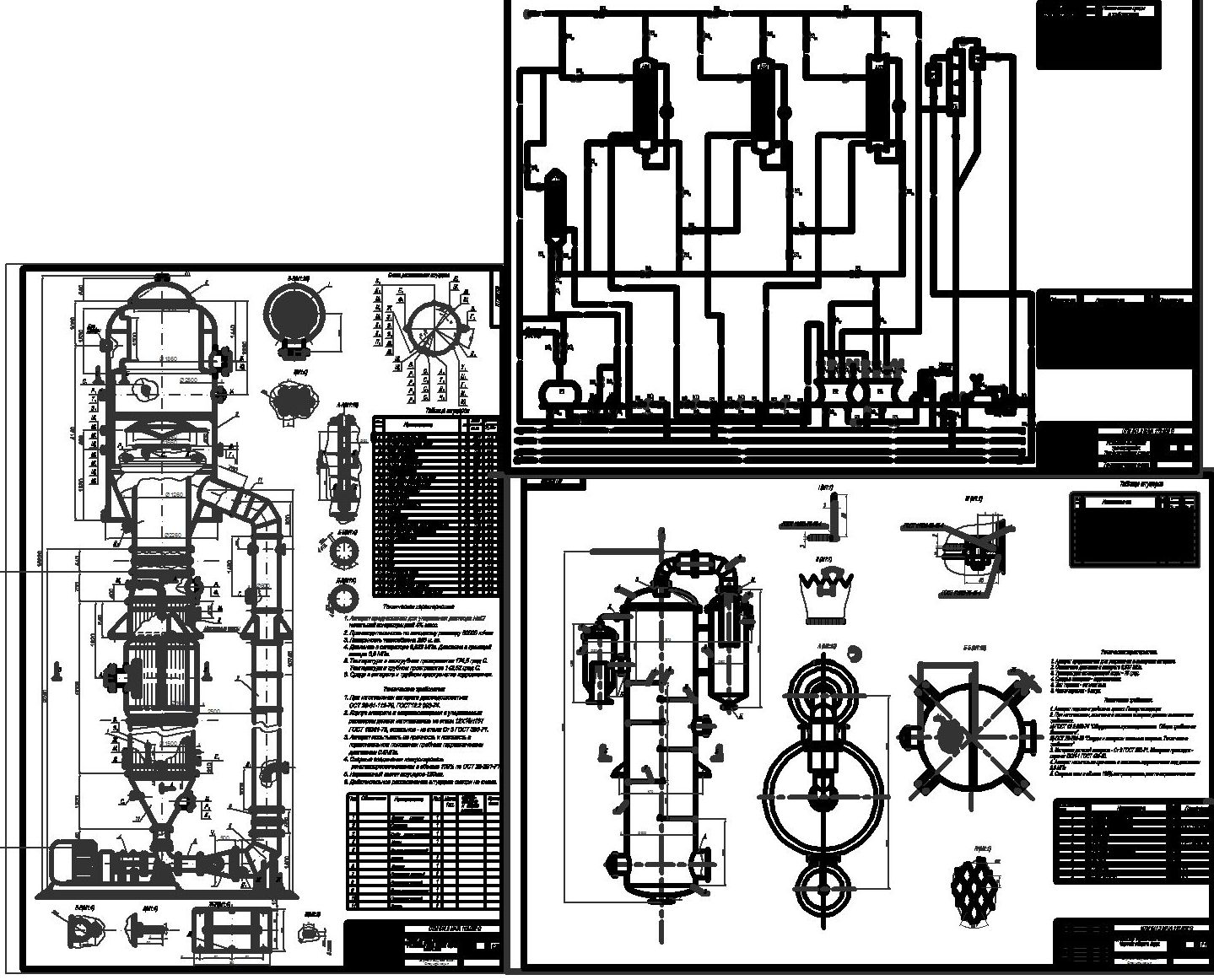

В рамках данного курсового проекта рассмотрены расчеты и проектирование трехкорпусной выпарной установки для выпаривания раствора хлорида натрия. Курсовой проект включат в себя расчет выпарных установок, барометрического конденсатора. Графическая часть содержит чертеж общего вида аппарата выпарной установки с принудительной циркуляцией, соосной греющей камерой и вынесенной зоной кипения, чертеж общего вида барометрического конденсатора и их технологическая схема.
Курсовой проект содержит 3 листа формата А1, 49 страниц пояснительной записки, содержащей 1 рисунок, 9 таблиц и 8 источников.
Выпарной аппарат предназначен для упаривания раствора NaCl начальной концентрацией 4% масс.
GН = 50000 кг/ч ,xН = 4%; xК = 30%. PБК = 230 мм.рт.ст. tH = 18 °C. Давление в сепараторе 0,622 МПа. Давление в греющей камере 0,9 МПа.6. Среда в аппарате и трубном пространстве коррозионная.
Барометрический конденсатор предназначен для разряжения в выпарном аппарате.
Остаточное давление в аппарате 0,031 МПа. Температура охлаждающей воды - 18 град. Тип тарелок - сегментные. 6. Число тарелок - 6 штук.

Содержание

Введение
1. Технологический расчёт
1.1.Определение поверхности теплопередачи выпарных аппаратов
1.2. Определение толщины тепловой изоляции
2. Расчёт вспомогательного оборудования
2.1. Расчёт барометрического конденсатора
2.2. Расчёт производительности вакуум-насоса
2.3. Подбор подогревателя исходной смеси
2.4. Подбор центробежного насоса
2.5. Расчет штуцеров выпарного аппарата
2.6. Подбор емкостей
3. Список используемых источников
