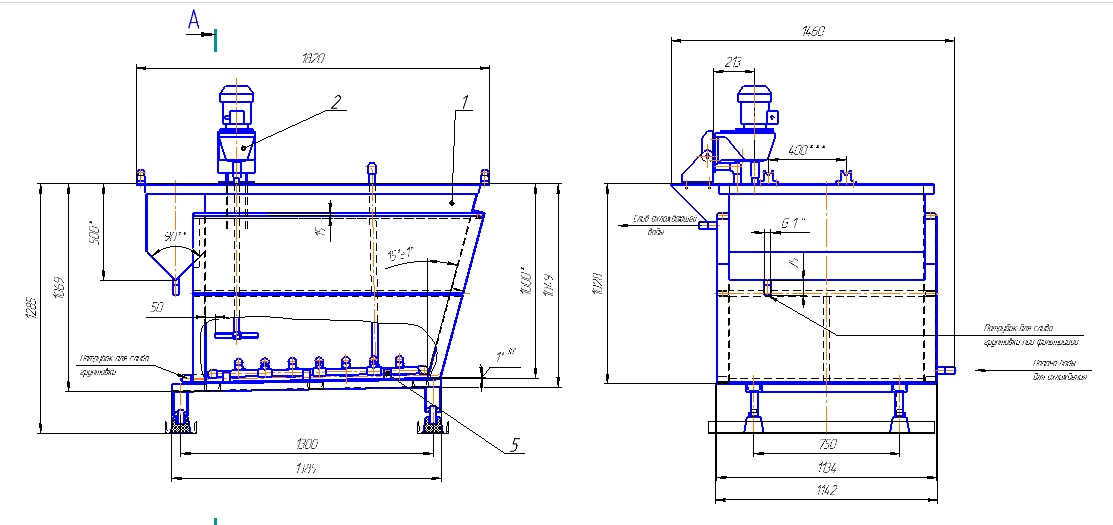

Ванна для покрытия методом электрофореза с перемешивающим устройством

234

Техническая характеристика
1. Внутренние размеры ванны в мм:
длина 1140- 1407
ширина 1000
высота 1000
уклон дна 1
2. Полный объем ванны, л 1280
3. Рабочий объем ванны,л 1000
4. Мощность мешателя, кВт 1,1
5. Число оборотов мешелки, об./мин. 200

Ванна гальваника Перемешивающее устройство покрытие электрофорез

Автор

Ксения К

Дата

27.05.2020

Язык

Русский

Состав

Сборочный чертеж (СБ), Вид общий (ВО), Деталировка(Ванна, привод мешалки, барботер), Спецификация

Софт

КОМПАС-3D 17,1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Ванна для покрытия методом электрофореза - копия
- 01.10 Опора.cdw
- 11.13 Уголок.cdw
- 33.00_ опора.spw
- 32.01_основание1.cdw
- 01.02 Стенка боковая.cdw
- 03.00 Привод мешалки с опрокидыванием.spw
- 00.00 Ванна с перемешивающим устройством.spw
- 11.04 Стенка боковая кармана.cdw
- 03.01_вал.cdw
- 33.00_опора.cdw
- 11.00 Каркас ванны.cdw
- 01.12 Шина.cdw
- 33.01_косынка.cdw
- 01.01 Стенка боковая.cdw
- 34.02_косынка.cdw
- 34.00_ кронштейн.spw
- 00.00 Ванна с перемешивающим устройством.cdw
- 34.00_кронштейн.cdw
- 31.01_втулка.cdw
- 03.04_ось.cdw
- 11.01 Стенка боковая.cdw
- 03.00 Привод мешалки с опрокидыванием.cdw
- 31.00_ мешалка трехлопастная.spw
- 01.00 Ванна для покраски звена.cdw
- 02.00 Барбатер.cdw
- 11.14 Уголок.cdw
- 02.00 Барбатер.spw
- 32.02_косынка 1.cdw
- 31.02_лопасть.cdw
- 32.00_ кронштейн 1.spw
- 31.00_мешалка трехлопастная.cdw
- 01.06 Патрубок.cdw
- 03.03_шайба.cdw
- 34.01_плита.cdw
- 11.00 Каркас ванны.spw
- 03.02_втулка.cdw
- 01.11 Ножка.cdw
- 01.00 Ванна покраски .spw
- 11.08 Патрубок.cdw
- 11.09 Ребро.cdw
