Ванна промасливания с выгружателем

Ванна промасливания предназначена для промасливания деталей путём их погружения и выдержки в горячем масле.
Промасливание может осуществляться как отдельный процесс, так и после химического и электрохимического покрытий - таких, например, как фосфатирование или оксидирование.

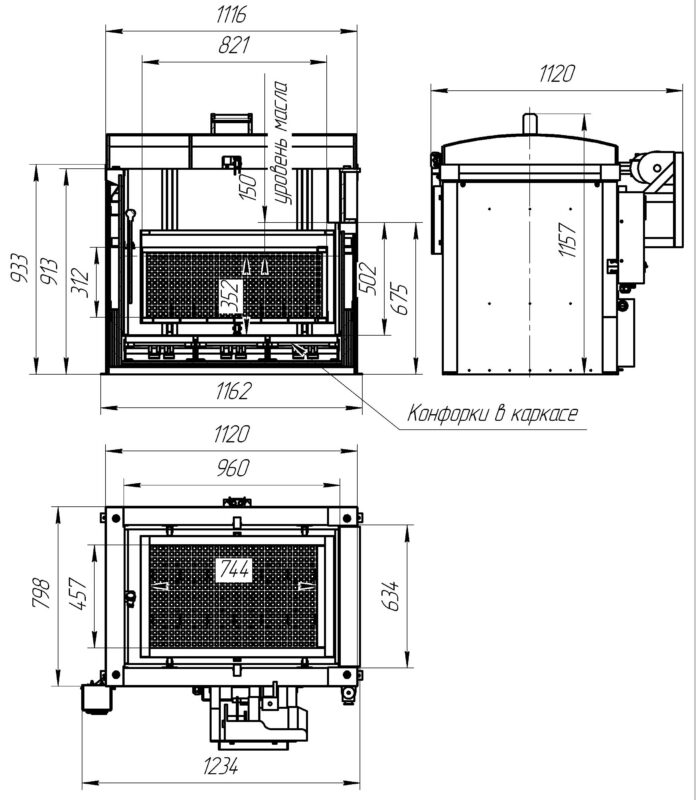

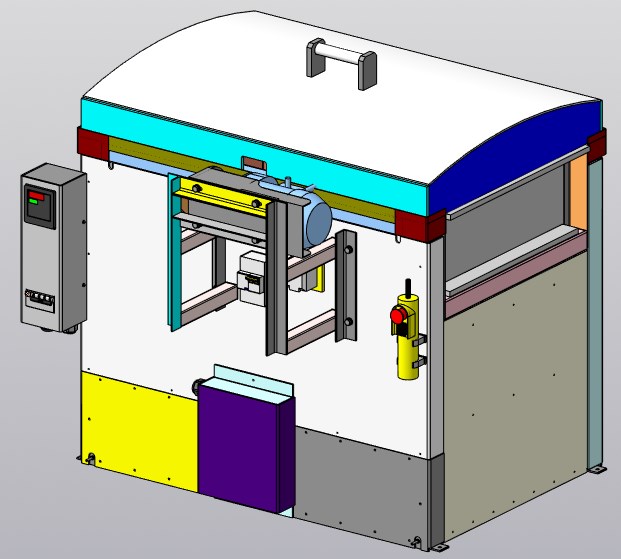

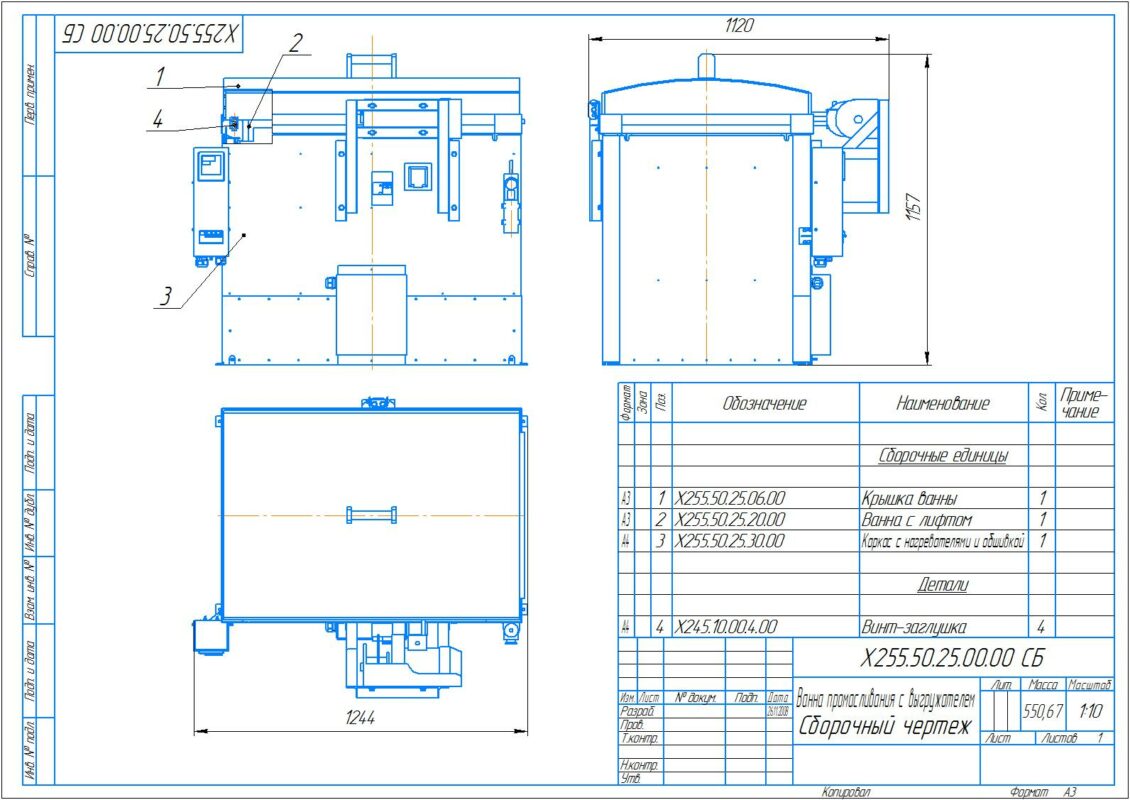

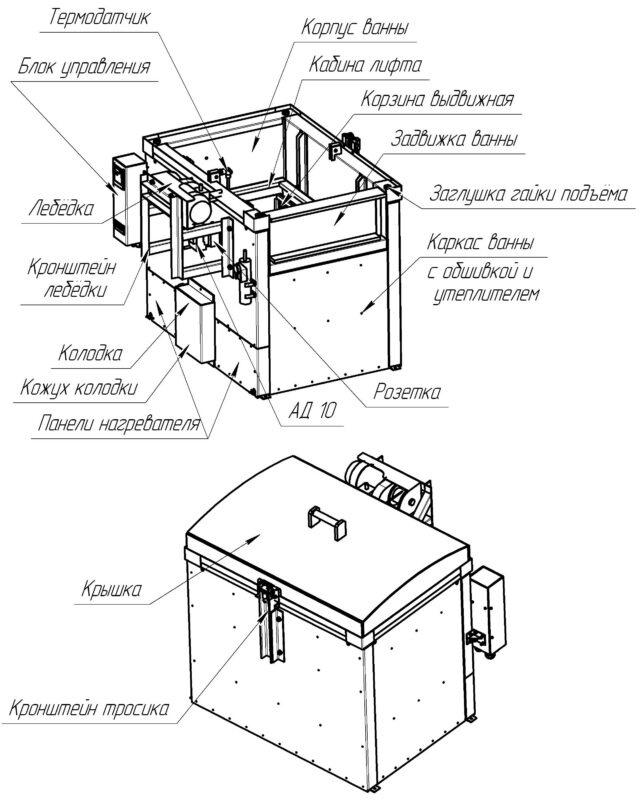

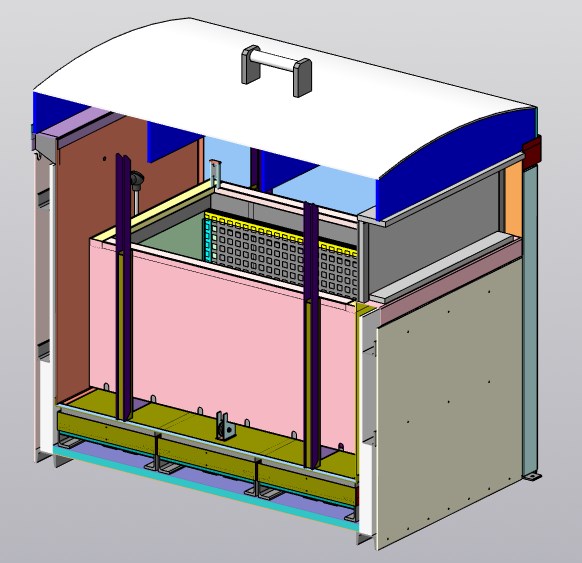

Основные габаритные размеры и состав ванны показаны на рисунках в описании.

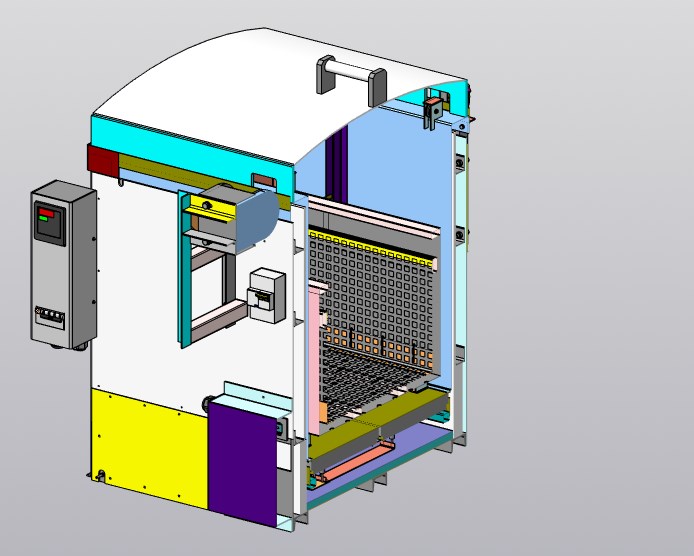

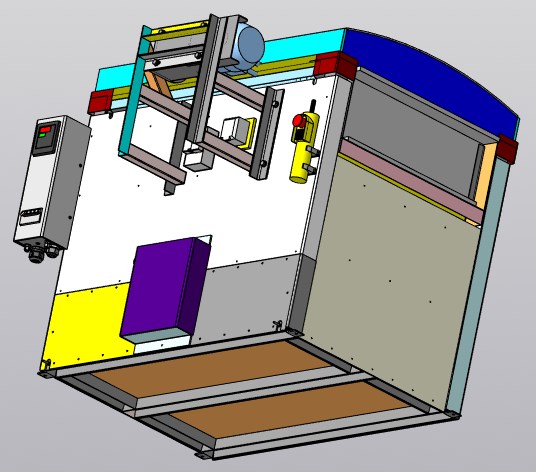

Погружение и вынимание деталей осуществляется с помощью подъёмника по типу выжимного лифта с помощью троса лебёдки. Для привода подъёмника была применена Лебёдка ЭЛ-72400.
Промасливаемые детали загружаются предварительно в корзину прямоугольной формы.

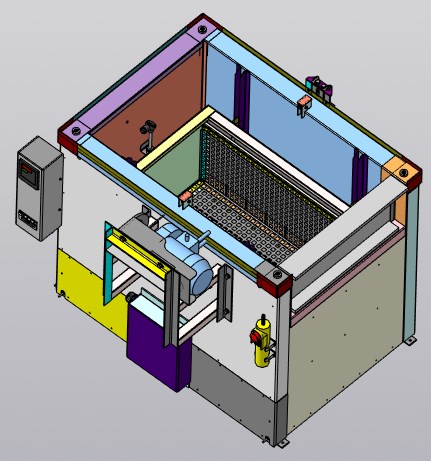

Затем эта корзина задвигается в лифт ванны. После промасливания лифт ванны поднимается и выдерживается над зеркалом ванны для стекания масла.
После того, как масло стекло, боковая пенальная крышка ванны открывается и корзина с деталями выдвигается из лифта.
Корзина с деталями может выдвигаться на дополнительные поддерживающие устройства для выгрузки деталей и окончательного стекания излишков масла. Дополнительные устройства для загрузки и выгрузки деталей в модели и документации отсутствуют.
Размеры корзины для загрузки деталей: Длина 820 х Ширина 460 х Глубина 310.
Корзина имеет дополнительную боковую пенальную крышку для удобства выгрузки деталей из корзины.

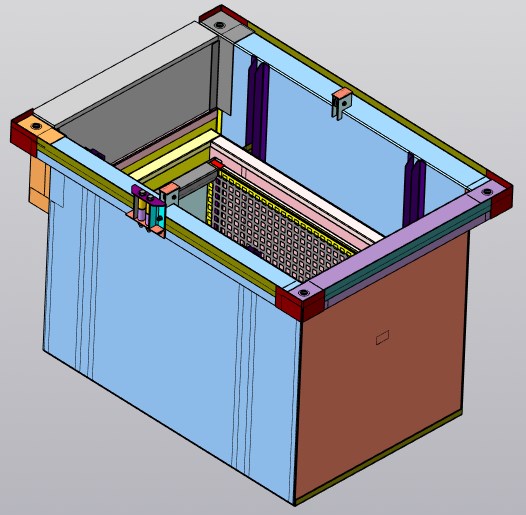

Внутренние размеры ванны для масла:Длина 950 х Ширина 630 х Глубина (по нижнему борту) 500.
Нагрев масла в ванне осуществляется с помощью конфорок для донного нагрева.
Для нагрева применено 6 шт. Электроконфорок 220В 3кВт (300х300). Общая мощность нагрева 18 кВт.
Ванна оснащена блоком управления нагревом и датчиком температуры, установленным внутри ванны.
Ванна не снабжена сливным патрубком для слива масла. Масло меняется путём перекачивания дополнительным масляным насосом или вычерпыванием.
Корпус ванны изготовлен из нержавеющей стали 12Х18Н10Т. Стенки толщиной 2 мм, дно ванны толщиной 3 мм.
Данная схема обработки деталей путём погружения в растворы может быть применена для различных растворов и процессов.
