Вертикальный цельносварной апарат с элиптическим днищем

0
278
1348
0
0
80
Чертеж Вертикальный цельносварной апарат с элиптическим днищем

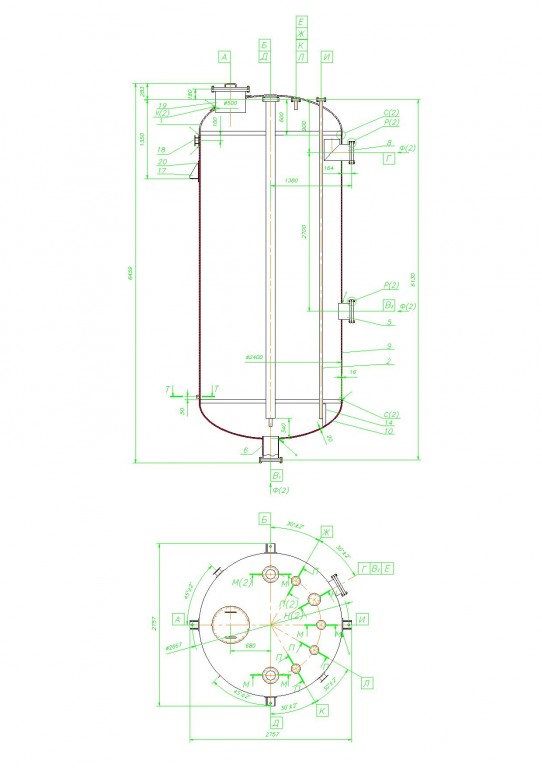

Вертикальный цельносварной апарат с элиптическим днищем.
диаметр 2400мм. Иммеются все чертижи деталей в составе. Работа выполнена на достойном уровне

аппарат емкость
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar vfrc
Дата
24.10.2012
Язык
Русский
Состав
Сборочный чертеж(СБ),Вид общий (ВО), Спецификация,,
Софт
AutoCAD Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • готовй апарат вее1 Р1,6 V25
    • Обычайка A2.dwg
    • Платик поз13 А4.dwg
    • Заглушка поз.12 А4.dwg
    • Заглушка поз.11 А4.dwg
    • Днище нижнее A1.dwg
    • Лист накладной А4.dwg
    • зборка
      • Разрезы A2.dwg
      • ВЕЕ1 сборочная работа2 A1.dwg
      • plot.log
      • люк.dwg
      • Спецификация на апарат.dwg
    • сборочки
      • трубы глубинные
        • труба глубинная поз 3
          • Спецификация тр. глуб..dwg
          • Фланец поз2 по 1.15 А4.dwg
          • Труба заглыбна поз.3 А4.dwg
        • труба глубинная поз 2
          • Спецификация тр. глуб..dwg
          • Фланец поз.24 А4.dwg
          • Труба заглыбна поз.2 A3.dwg
      • штуцеры
        • штуцер поз 5
          • Фланец поз.23 к (4-5)на сборке+1 А4.dwg
          • Штуцер поз.5 А3.dwg
          • Спецификация штуцер.dwg
        • Штуцер поз 6
          • Штуцер поз.6 А4.dwg
          • Фланец поз2 по 1.15 А4.dwg
          • Спецификация штуцер.dwg
        • штуцер поз 4
          • Фланец поз.23 к (4-5)на сборке+1 А4.dwg
          • Спецификация штуцер.dwg
          • Штуцер поз.4 А3.dwg
        • штуцер поз 7
          • фланец поз2 по 1.17 А4.dwg
          • Штуцер поз.7 A3.dwg
          • Спецификация штуцер.dwg
      • отвод
        • Спецификация отвод.dwg
        • отвод А4.dwg
      • днище верхнее
        • Верхнее днище 2 А1.dwg
        • Спецификация верхнее днище.dwg
      • стандартные зборки
        • зборка Цапфы
          • Спецификация Цапфа.dwg
          • заглушка А4.dwg
          • труба А4.dwg
          • Цапфа A3.dwg
          • кольцо А4.dwg
        • лапа опорная
          • Спецификация лапа опорная.dwg
          • лапа опорная А4.dwg
    • Ребро поз14 А4.dwg
