Зумпф для кислотосодержащих продуктов 35 м/куб.

115

400

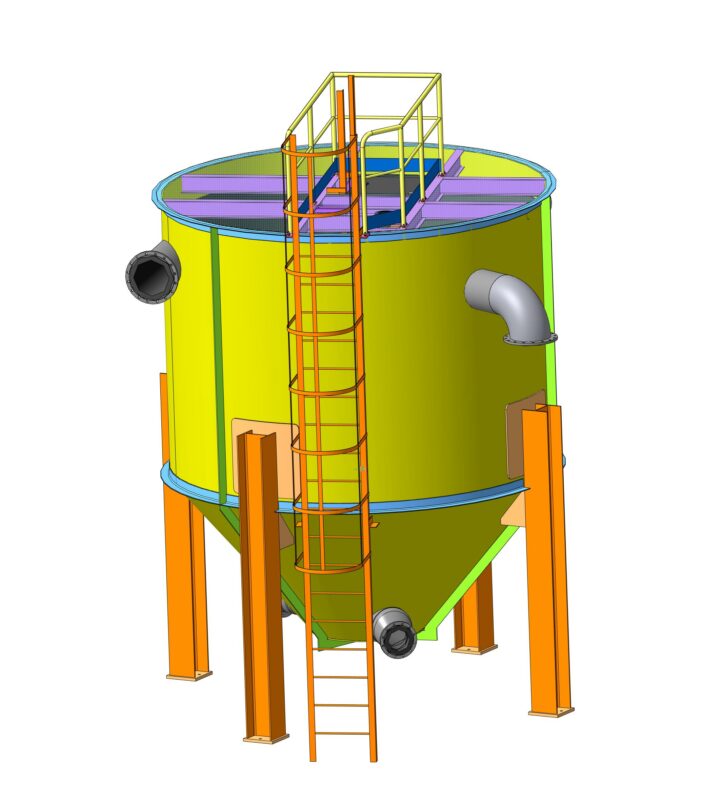

3D модель Зумпф для кислотосодержащих продуктов 35 м/куб.

3Д сборка, деталировка 3Д. Зумпф для кислотосодержащих продуктов изнутри футерованный резиной, объем 35 м/куб.

3D Модели зумпф 35 м/куб

Автор

Иван Пермяков

Дата

20.03.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

5089-3-20-ТХ.ИТ.13.01.03 - Патрубок
- 5089-3-20-ТХ.ИТ.13.01.02.002 - Фланец Ду400.m3d
- 5089-3-20-ТХ.ИТ.13.01.03 - Патрубок.a3d
- 5089-3-20-ТХ.ИТ.13.01.03 - Патрубок.cdw
- 5089-3-20-ТХ.ИТ.13.01.03.001 - Труба - копия.m3d
- 5089-3-20-ТХ.ИТ.13.01.03.001 - Труба.cdw
- 5089-3-20-ТХ.ИТ.13.01.03.001 - Труба.m3d
5089-3-20-ТХ.ИТ.13.02 - Рама
- 5089-3-20-ТХ.ИТ.13.02 - Рама.a3d
- 5089-3-20-ТХ.ИТ.13.02 - Рама.cdw
- 5089-3-20-ТХ.ИТ.13.02.001 - Балка.cdw
- 5089-3-20-ТХ.ИТ.13.02.001 - Балка.m3d
- 5089-3-20-ТХ.ИТ.13.02.002 - Балка.cdw
- 5089-3-20-ТХ.ИТ.13.02.002 - Балка.m3d
- 5089-3-20-ТХ.ИТ.13.02.003 - Балка.cdw
- 5089-3-20-ТХ.ИТ.13.02.003 - Балка.m3d
- 5089-3-20-ТХ.ИТ.13.02.004 - Балка.cdw
- 5089-3-20-ТХ.ИТ.13.02.004 - Балка.m3d
- 5089-3-20-ТХ.ИТ.13.02.005 - Балка.cdw
- 5089-3-20-ТХ.ИТ.13.02.005 - Балка.m3d
- 5089-3-20-ТХ.ИТ.13.02.006 - Балка.cdw
- 5089-3-20-ТХ.ИТ.13.02.006 - Балка.m3d
- 5089-3-20-ТХ.ИТ.13.02.007 - Лист.cdw
- 5089-3-20-ТХ.ИТ.13.02.007 - Лист.m3d
- 5089-3-20-ТХ.ИТ.13.02.007 - Фланец 100-10-01-1-B-Ст 20-II-dв 110 ГОСТ 33259-2015.a3d
- 5089-3-20-ТХ.ИТ.13.02.008 - Фланец 100-10-01-1-C-Ст 20-II-dв 110 ГОСТ 33259-2015.cdw
- 5089-3-20-ТХ.ИТ.13.02.008 - Фланец 100-10-01-1-C-Ст 20-II-dв 110 ГОСТ 33259-2015.m3d
5089-3-20-ТХ.ИТ.13.05 - Ограждение
- 5089-3-20-ТХ.ИТ.13.05 - Ограждение.a3d
- 5089-3-20-ТХ.ИТ.13.05 - Ограждение.cdw
- 5089-3-20-ТХ.ИТ.13.05.001 - Труба - копия.m3d
- 5089-3-20-ТХ.ИТ.13.05.001 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.05.002 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.05.003 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.05.004 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.05.005 - Труба - копия.m3d
- 5089-3-20-ТХ.ИТ.13.05.005 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.05.006 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.05.007 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.05.008 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.05.009 - Труба - копия.m3d
- 5089-3-20-ТХ.ИТ.13.05.009 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.05.010 - Труба - копия.m3d
- 5089-3-20-ТХ.ИТ.13.05.010 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.05.011 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.05.012 - Лист.m3d
- 5089-3-20-ТХ.ИТ.13.05.013 - Лист.m3d
- 5089-3-20-ТХ.ИТ.13.05.014 - Лист.m3d
- 5089-3-20-ТХ.ИТ.13.05.015 - Лист.m3d
- 5089-3-20-ТХ.ИТ.13.05.016 - Пластина.m3d
5089-3-20-ТХ.ИТ.13.04 - Стремянка
- 5089-3-20-ТХ.ИТ.13.04 - Стремянка.a3d
- 5089-3-20-ТХ.ИТ.13.04 - Стремянка.cdw
- 5089-3-20-ТХ.ИТ.13.04.001 - Тетива.m3d
- 5089-3-20-ТХ.ИТ.13.04.002 - Ступень.m3d
- 5089-3-20-ТХ.ИТ.13.04.003 - Уголок.m3d
5089-3-20-ТХ.ИТ.13.03 - Стремянка
- 5089-3-20-ТХ.ИТ.13.03 - Стремянка.a3d
- 5089-3-20-ТХ.ИТ.13.03 - Стремянка.cdw
- 5089-3-20-ТХ.ИТ.13.03.001 - Тетива.m3d
- 5089-3-20-ТХ.ИТ.13.03.002 - Ступень.m3d
- 5089-3-20-ТХ.ИТ.13.03.003 - Пояс.cdw
- 5089-3-20-ТХ.ИТ.13.03.003 - Пояс.m3d
- 5089-3-20-ТХ.ИТ.13.03.004 - Пластина.m3d
- 5089-3-20-ТХ.ИТ.13.03.005 - Уголок.m3d
5089-3-20-ТХ.ИТ.13.01 - Корпус
- 5089-3-20-ТХ.ИТ.13.01 - Корпус.a3d
- 5089-3-20-ТХ.ИТ.13.01 - Корпус.cdw
- 5089-3-20-ТХ.ИТ.13.01.001 - Обечайка.cdw
- 5089-3-20-ТХ.ИТ.13.01.001 - Обечайка.m3d
- 5089-3-20-ТХ.ИТ.13.01.002 - Основание.cdw
- 5089-3-20-ТХ.ИТ.13.01.002 - Основание.m3d
- 5089-3-20-ТХ.ИТ.13.01.003 - Накладка.cdw
- 5089-3-20-ТХ.ИТ.13.01.003 - Накладка.m3d
- 5089-3-20-ТХ.ИТ.13.01.004 - Опора.m3d
- 5089-3-20-ТХ.ИТ.13.01.005 - Пластина.cdw
- 5089-3-20-ТХ.ИТ.13.01.005 - Пластина.m3d
- 5089-3-20-ТХ.ИТ.13.01.006 - Стульчик.cdw
- 5089-3-20-ТХ.ИТ.13.01.006 - Стульчик.m3d
- 5089-3-20-ТХ.ИТ.13.01.007 - Уголок.cdw
- 5089-3-20-ТХ.ИТ.13.01.007 - Уголок.m3d
- 5089-3-20-ТХ.ИТ.13.01.008 - Уголок.cdw
- 5089-3-20-ТХ.ИТ.13.01.008 - Уголок.m3d
- 5089-3-20-ТХ.ИТ.13.01.009 - Дно.cdw
- 5089-3-20-ТХ.ИТ.13.01.009 - Дно.m3d
- 5089-3-20-ТХ.ИТ.13.01.010 - Ребро.cdw
- 5089-3-20-ТХ.ИТ.13.01.010 Ребро.m3d
- 5089-3-20-ТХ.ИТ.13.01.011 - Ребро.cdw
- 5089-3-20-ТХ.ИТ.13.01.011 Ребро.m3d
5089-3-20-ТХ.ИТ.13.01.01 - Патрубок
- 5089-3-20-ТХ.ИТ.13.01.01 - Патрубок.a3d
- 5089-3-20-ТХ.ИТ.13.01.01 - Патрубок.cdw
- 5089-3-20-ТХ.ИТ.13.01.01.001 - Труба.cdw
- 5089-3-20-ТХ.ИТ.13.01.01.001 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.01.01.002 - Фланец 250-10-01-2-B-Ст 20-II-dв 276,5 ГОСТ 33259-2015.a3d
- 5089-3-20-ТХ.ИТ.13.01.01.002 - Фланец 250-10-01-2-B-СЧ20-II-dв 276,5 ГОСТ 33259-2015.cdw
- 5089-3-20-ТХ.ИТ.13.01.01.002- Фланец 250-10-01-2-B-СЧ20-II-dв 276,5 ГОСТ 33259-2015.a3d
- 5089-3-20-ТХ.ИТ.13.01.01.002- Фланец.a3d
5089-3-20-ТХ.ИТ.13.01.02 - Патрубок
- 5089-3-20-ТХ.ИТ.13.01.02 - Патрубок.a3d
- 5089-3-20-ТХ.ИТ.13.01.02 - Патрубок.cdw
- 5089-3-20-ТХ.ИТ.13.01.02.001 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.01.02.002 - Фланец 400-10-01-1-B-Ст 20-II-dв 426 ГОСТ 33259-2015.cdw
- 5089-3-20-ТХ.ИТ.13.01.02.002 - Фланец Ду400.m3d
5089-3-20-ТХ.ИТ.13.02.01 - Крышка
- 5089-3-20-ТХ.ИТ.13.02.01 - Крышка.a3d
- 5089-3-20-ТХ.ИТ.13.02.01 - Крышка.cdw
- 5089-3-20-ТХ.ИТ.13.02.01.001 - Лист.cdw
- 5089-3-20-ТХ.ИТ.13.02.01.001 - Лист.m3d
- 5089-3-20-ТХ.ИТ.13.02.01.002 - Ручка.cdw
- 5089-3-20-ТХ.ИТ.13.02.01.002 - Ручка.m3d
- 5089-3-20-ТХ.ИТ.13.02.01.003 - Навес (2).m3d
- 5089-3-20-ТХ.ИТ.13.02.01.003 - Навес.cdw
- 5089-3-20-ТХ.ИТ.13.02.01.003 - Навес.m3d
- 5089-3-20-ТХ.ИТ.13.02.01.004 - Втулка.cdw
- 5089-3-20-ТХ.ИТ.13.02.01.004 - Втулка.m3d
- 5089-3-20-ТХ.ИТ.13.02.01.005 - Пластина.cdw
- 5089-3-20-ТХ.ИТ.13.02.01.005 - Пластина.m3d
5089-3-20-ТХ.ИТ.13.01.04 - Патрубок
- 5089-3-20-ТХ.ИТ.13.01.04 - Патрубок.a3d
- 5089-3-20-ТХ.ИТ.13.01.04 - Патрубок.cdw
- 5089-3-20-ТХ.ИТ.13.01.04.001 - Фланец 300-10-01-2-B-Ст 20-II-dв 327,5 ГОСТ 33259-2015.cdw
- 5089-3-20-ТХ.ИТ.13.01.04.001 - Фланец Ду-300.m3d
- 5089-3-20-ТХ.ИТ.13.01.04.002 - Труба.cdw
- 5089-3-20-ТХ.ИТ.13.01.04.002 - Труба.m3d
- 5089-3-20-ТХ.ИТ.13.01.04.002.a3d
- Сборка.a3d
5089-3-20-ТХ.ИТ.13 - Зумпф(1).jpg
5089-3-20-ТХ.ИТ.13 - Зумпф(2).jpg
5089-3-20-ТХ.ИТ.13 - Зумпф.a3d

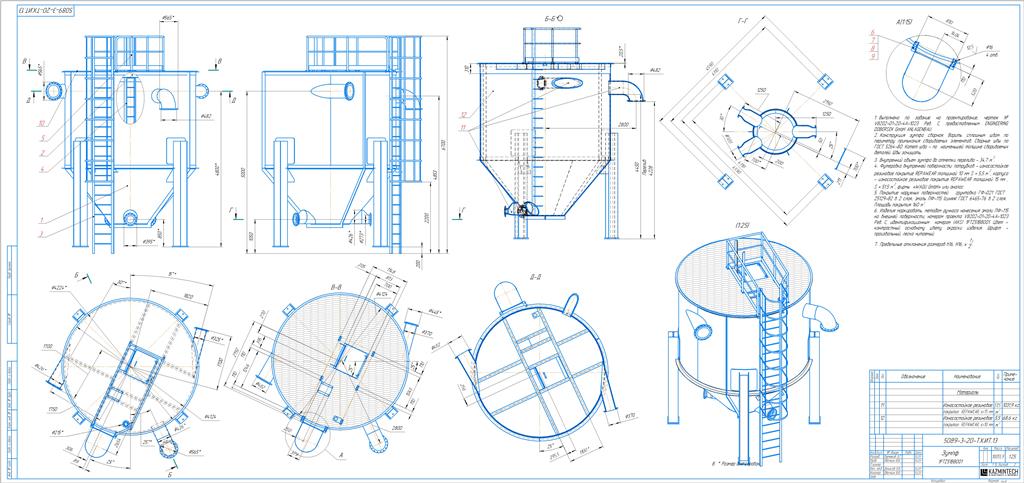

5089-3-20-ТХ.ИТ.13 - Зумпф.cdw
5089-3-20-ТХ.ИТ.13.001 - Лист.m3d
Футеровка корпуса.a3d
