Чертеж Каландр s-образный

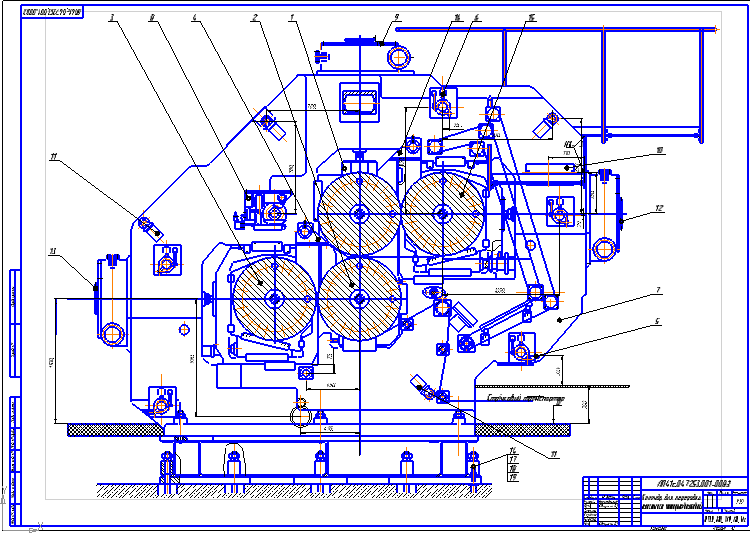

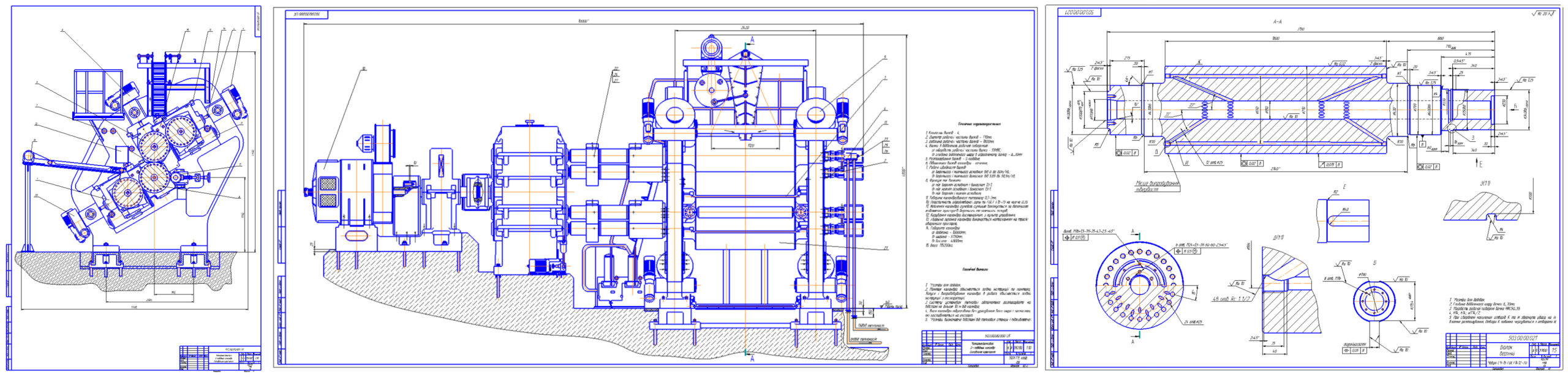

Каландр s-образный, в составе: 2 общих вида машины, спецификация и деталировка чертежей и узлов.
Каландр- машина для непрерывного формования листа полимера или бумаги, методом пропуска его через зазор между вращающимися валами. В результате каландрирования получается полотно необходимой толщины и ширины. Основными характеристиками каландра является число валков, их длина, диаметр и взаимное расположение.Процесс каландрирования также используется при изготовлении текстильных натяжных потолков. Полотно из трикотажа, равномерно пропитанное полиуретаном сушат, отжимают и придают необходимую толщину, пропуская его через вращающиеся валы.
При работе с каландром необходимо строго соблюдать технику безопасности. Вероятность попадания человека в машину уменьшена к нулю, благодаря защитным планкам, при подъеме которых агрегат прекращает работу, но такие случаи были, и, к сожалению, заканчивались летальным исходом.

Каландр:
рабочая скорость 1,5 – 15 м/ мин,
диаметр валка 400 мм,
длина валка 1100 мм,
верхний волок со сменной втулкой,
нижний волок регулируемый,
диапазон перестройки валков 0 – 80 мм,
скорость перестройки валков 0,4 – 4 мм/ мин,
диаметр валка резки 195 мм,
настройка резцов - вручную,
прижимное усилие резцов пневматическое,
индикация рабочего зазора точность 0,01 мм.

Каландр относится к машинам непрерывного действия. Питание каландра производится резиновой смесью из червячной машины, которая по технологической схеме стоит перед ним. Валки каландра вращаются навстречу друг к другу с равными скоростями.

Состав: ВО, Спецификация и деталировка Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:

Каталог / Промышленность / Чертеж Каландр s-образный

каландр\Валок.cdw
каландр\Винт и т.д\Винт-1.cdw
каландр\Винт и т.д\Колесо.cdw
каландр\Винт и т.д\Червяк.cdw
каландр\Общий вид - 1.cdw
каландр\Общий вид - 2.cdw
каландр\Спецификац\Фрагмент 1.frw
каландр\Спецификац\Фрагмент 2.frw
каландр\Стрела и т.д\Венец.cdw
каландр\Стрела и т.д\Гайка.cdw
каландр\Стрела и т.д\Стрела.cdw
каландр\Стрела и т.д\Шайба.cdw
каландр\Винт и т.д
каландр\Спецификац
каландр\Стрела и т.д
каландр
