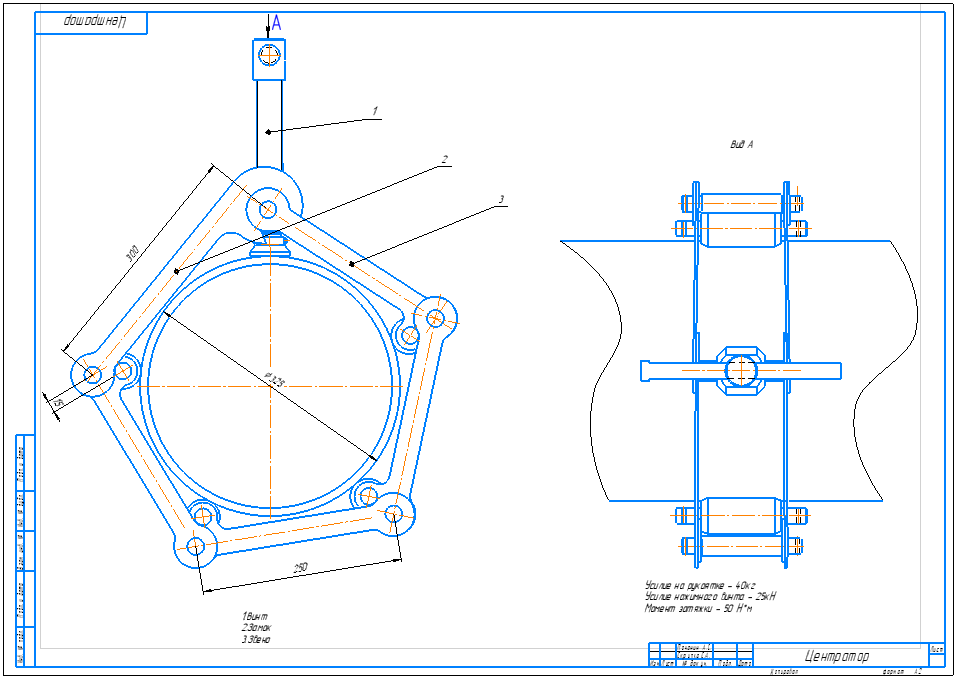

Предоставлен чертёж звенного центратора, предназначенного для центрирования труб при сварке стыковых соединений. Присутствуют чертежи каждой сборочной единицы центратора, указаны все размеры.
Диаметр труб 325.
Усилие на рукоятке - 40кг
Усилие нажимного винта - 25кН
Момент затяжки - 50 Н*м
- Главная -
- Чертежи -
- Промышленность -
- Чертёж центратора звенного для труб
Чертёж центратора звенного для труб
0
7
1720
33
2
40
Сообщить о проблеме
Автор
Temik0-1
Дата
21.08.2018
Язык
Русский
Состав
Сборочный чертеж (СБ), Деталировка
Софт
КОМПАС-3D 14
Как открыть?
Содержимое архива
-
Центратор
-
Сборка.cdw
-
Гайка тяговая.cdw
-
Ролик верхний.cdw
-
Ролик нижний.cdw
-
Звено центратора.cdw
-
Винт центратора.cdw
-
звено центратора 2.cdw
-
