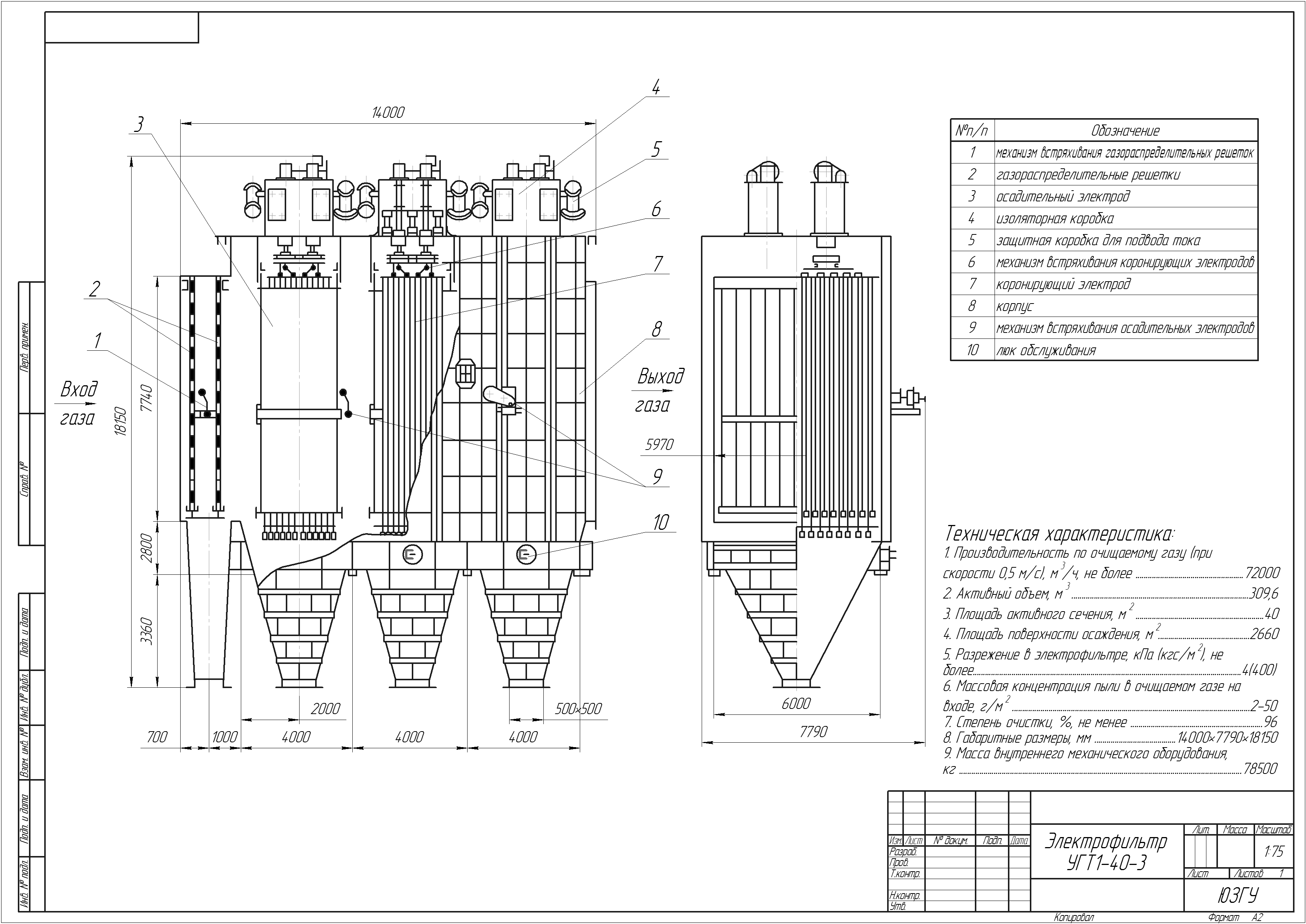

Электрофильтр УГТ1-40-3

Электрофильтры предназначены для сухой очистки от пыли не­агрессивных газов с температурой до 425 °С в хими­ческой промышленности, промышленности строи­тельных материалов, в черной и цветной метал­лургии.
Активная зона электрофильтра состоит из осадительных электродов (плоских полотен, набран­ных из прутков) и коронирующих электродов, на­тянутых при помощи грузов между осадительными электродами. Условная высота электродов 7,5 метров. Расстояние между соседними осади­тельными электродами (межэлектродный шаг) 260 мм. Возможна поставка электрофильтров с межэлектродным шагом 300 мм.
Удаление уловленного продукта с электродов - механическое, путем периодического встряхивания ударами молотков по наковальням осадительных электродов и рамам подвеса коронирующих элек­тродов.
Корпус электрофильтра изготовляют в двух исполнениях: исполнение I – с пирамидальными бункерами; исполнение II – с щелевыми бунке­рами.
Корпуса аппаратов стальные, покрытые теплоизоляцией.
Корпус электрофильтра рассчитан на приме­нение в районах сейсмичностью не более 6 баллов. В случае установки оборудования в районах с повышенной сейсмичностью необходимо разрабатывать специальные корпуса.
Разрежение в электрофильтре не более 4 кПа, давление в электрофильтре не более 0,5 кПа.
Концентрация пыли перед электрофильтром 50 г/куб. м (при температуре 0 °С, давлении 101,3 кПа), не более.
Концентрация пыли после электрофильтра определяется при проектировании новых установок и реконструкции действующих электрофильтров и может составлять от 80 до 2500 мг/куб. м (при температуре 0 °С, давлении 101,3 кПа), не более.
Гидравлическое сопротивление 200 Па, не более.
Условное обозначение типоразмера электрофильтра
У - унифицированный; Г - горизонтальный; Т - высокотемпературный; цифры после букв: первая – габарит аппарата; вторая - площадь активного сечения (кв. м); третья - коли­чество полей. Далее может указываться исполне­ние корпуса - I или II (по конструкции бунке­ров).

Состав: Электрофильтр (ВО), Спецификация. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Каталог / Промышленность / Электрофильтр УГТ1-40-3

Просмотр файлов
Электрофильтр.cdw
