Тепловые экраны подшипника турбины

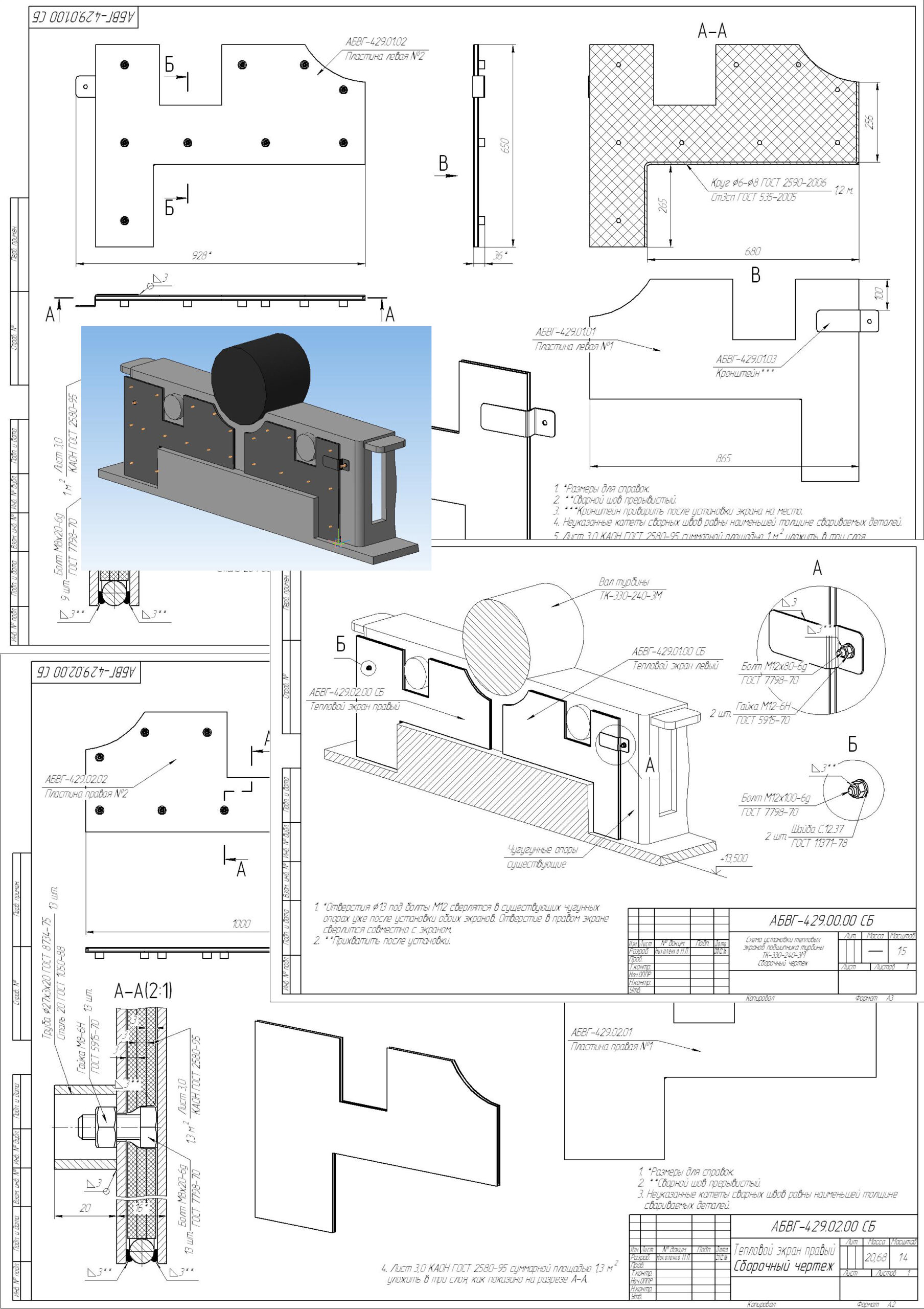

Тепловые экраны подшипника турбины ТК-330-240-3М спроектированы и установлены с целью уменьшить воздействие высоких температур на опорный подшипник турбины. Размеры сняты по месту, асимметричность тепловых экранов объясняется трудностями крепления экранов к основанию турбины и плотной компоновкой других узлов и деталей оборудования. Экраны представляют собой 3 слоя асбестового листа, уложенных между двумя листами стали и скрепленных при помощи болтового соединения.

Состав: 3D сборка, деталировка, сборочные, рабочие чертежи Язык документа

Софт: КОМПАС-3D 13 sp1

Каталог / Промышленность / Энергетика / Тепловые экраны подшипника турбины

Просмотр файлов
Сборка двух половинок.a3d
Сборка левой половинки.a3d
Сборка правой половинки.a3d
АБВГ-429.00.00 СБ Схема установки тепловых экранов подшипника турбины.cdw
АБВГ-429.01.00 СБ Тепловой экран левый.cdw
АБВГ-429.01.01 Пластина левая №1.cdw
АБВГ-429.01.02 Пластина левая №2.cdw
АБВГ-429.01.03 Кронштейн.cdw
АБВГ-429.02.00 СБ Тепловой экран правый.cdw
АБВГ-429.02.01 Пластина правая №1.cdw
АБВГ-429.02.02 Пластина правая №2.cdw
Бобышка.m3d
Левая половинка 1.m3d
Левая половинка 2.m3d
Направляющая.m3d
Перегородка верхняя существующая.m3d
Пластина крепежная.m3d
Правая половинка 1.m3d
Правая половинка 2.m3d
Проектируемая проставка.m3d
Проставка из круга левая.m3d
Проставка из круга правая.m3d
